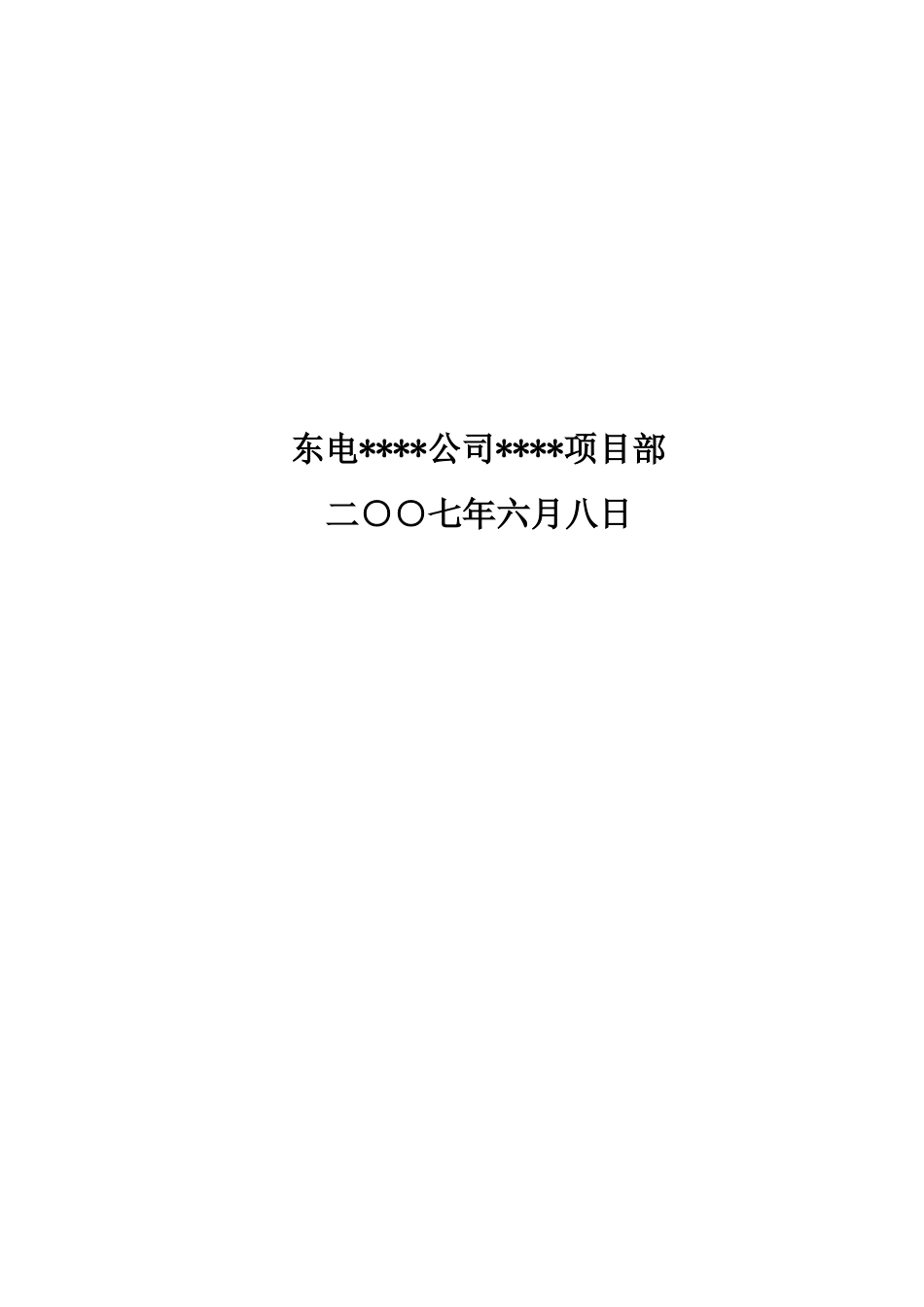

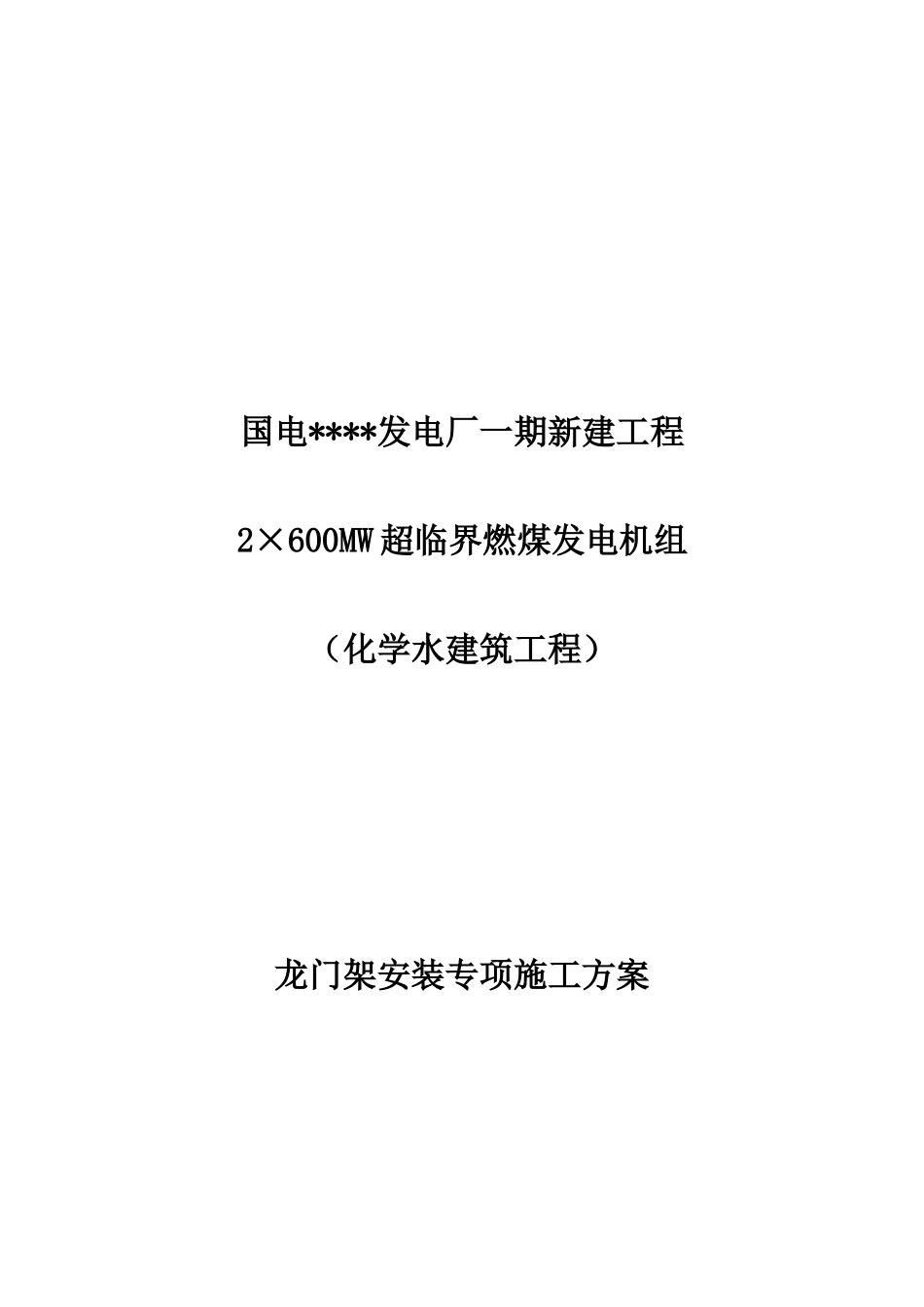

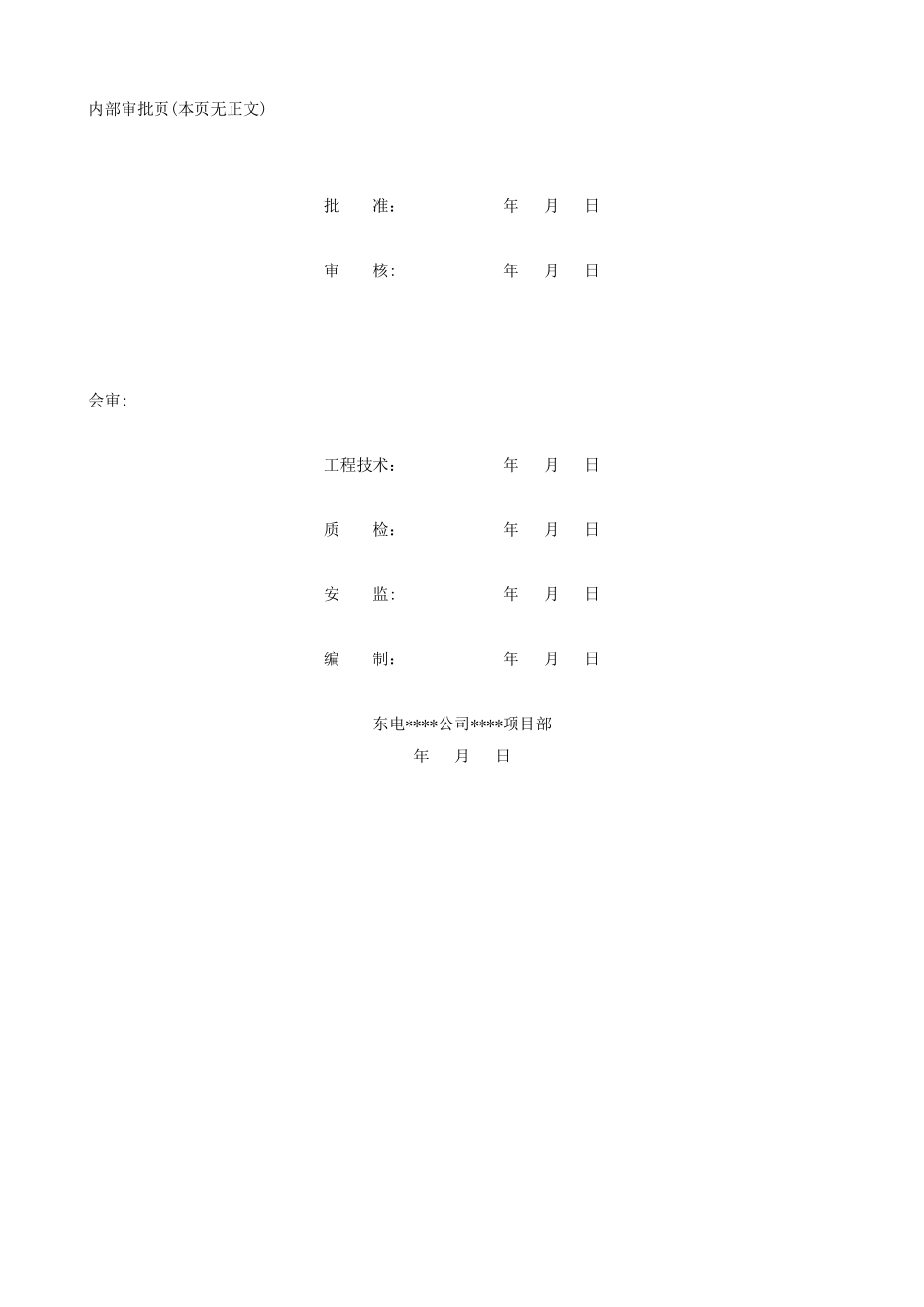

国电****发电厂一期新建工程2×600MW 超临界燃煤发电机组（化学水建筑工程）龙门架安装专项施工方案东电****公司****项目部 二○○七年六月八日内部审批页(本页无正文)批 准： 年 月 日审 核: 年 月 日会审:工程技术： 年 月 日质 检： 年 月 日安 监: 年 月 日编 制： 年 月 日东电****公司****项目部年 月 日龙门架安装专项施工方案化学水处理室及综合楼砌筑工程龙门架安装专项施工方案一、编制依据龙门架物料提升机安全技术法律规范 JGJ88-92，建筑施工扣件式钢管脚手架安全技术法律规范 JGJB－2001
《电力建设安全工作规程》、《电力建设安全施工管理规定》以及强制性条文
二、工程概况及安装条件本工程为砌筑工程，建筑面积为 4000㎡
在厂房 J 轴外 6—7 轴线之间安装龙门架一台，主要用于墙体材料运输物料，安装高度为 10m
三、龙门架安装1、首先检查地基是否符合法律规范要求，龙门架的基础，应符合下列要求:A、土层压实后的承载力应不小于 80kPa
B、浇筑 C30 号混凝土厚度 500mm
C、基础表面应平整，水平偏差不大于 10mm
D、基础四周应有排水措施，不得有积水浸泡基础
2、安装前，首先检查龙门架体的直线度，导轨的平行度，导轨对接点的错位差，立柱安装后，要求在两个方向上作垂直度检查，倾斜 度应保证在 1
5‰以内，达不到标准，应在底架下塞垫调整片，直到调整到符合要求为止
3、安放地梁，先组装好地滑轮再连接底盘，找好水平，紧固地脚螺栓
4、放置自升平台就位，使套架中心线与立柱中心线重合
5、将第一组立柱标准节放入套架内，底端与地梁用螺栓连接，找正紧固
6、将提升滑轮组件置于安装好的两立柱顶端
7、安装手动卷扬机于自升平台上，并按规定的绕绳方式穿好提升钢丝绳
8、将扒杆安装于自升平台上
9、利用手动卷扬机提升自升平台，直到台面
