某科研楼工程施工测量方案

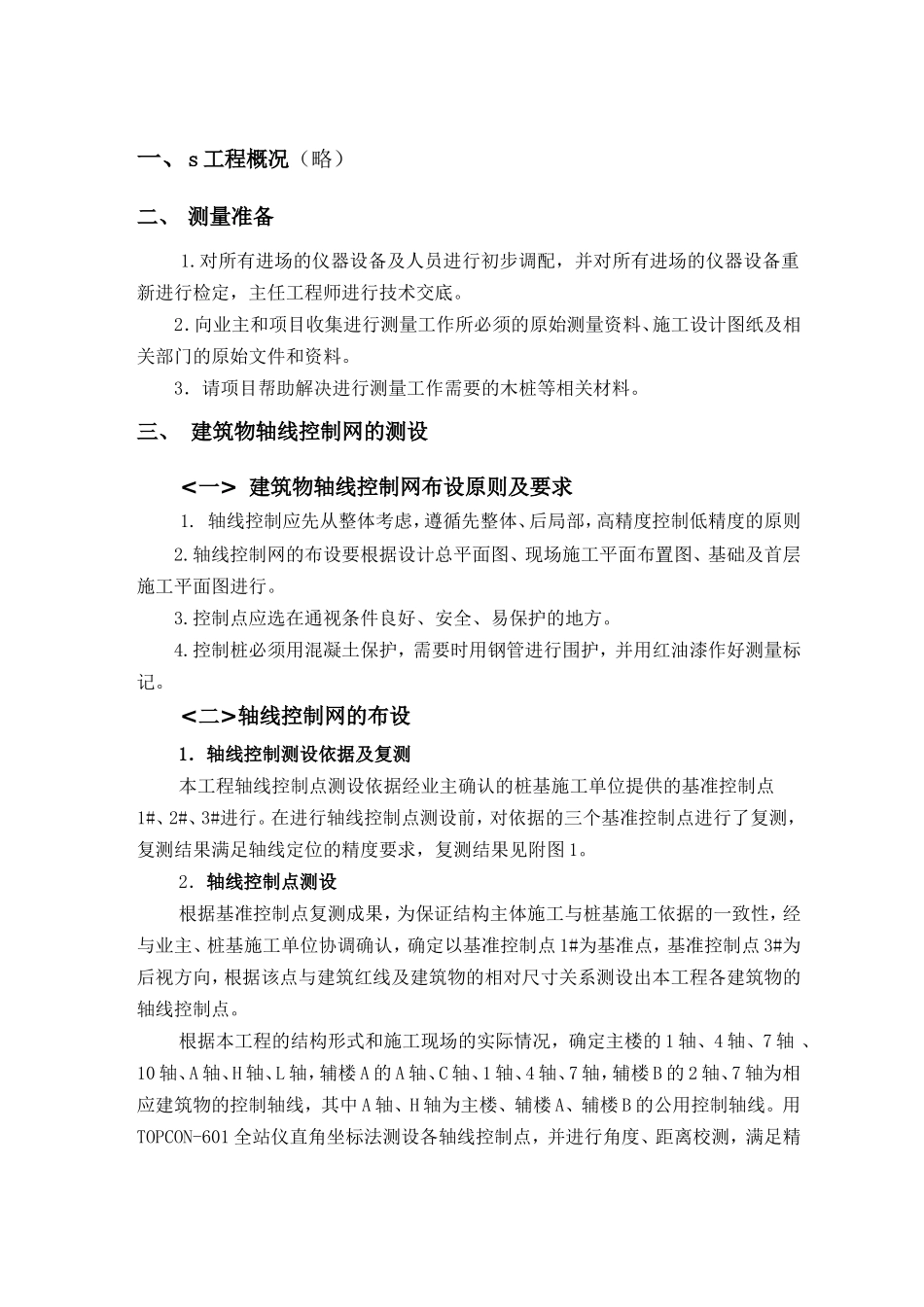

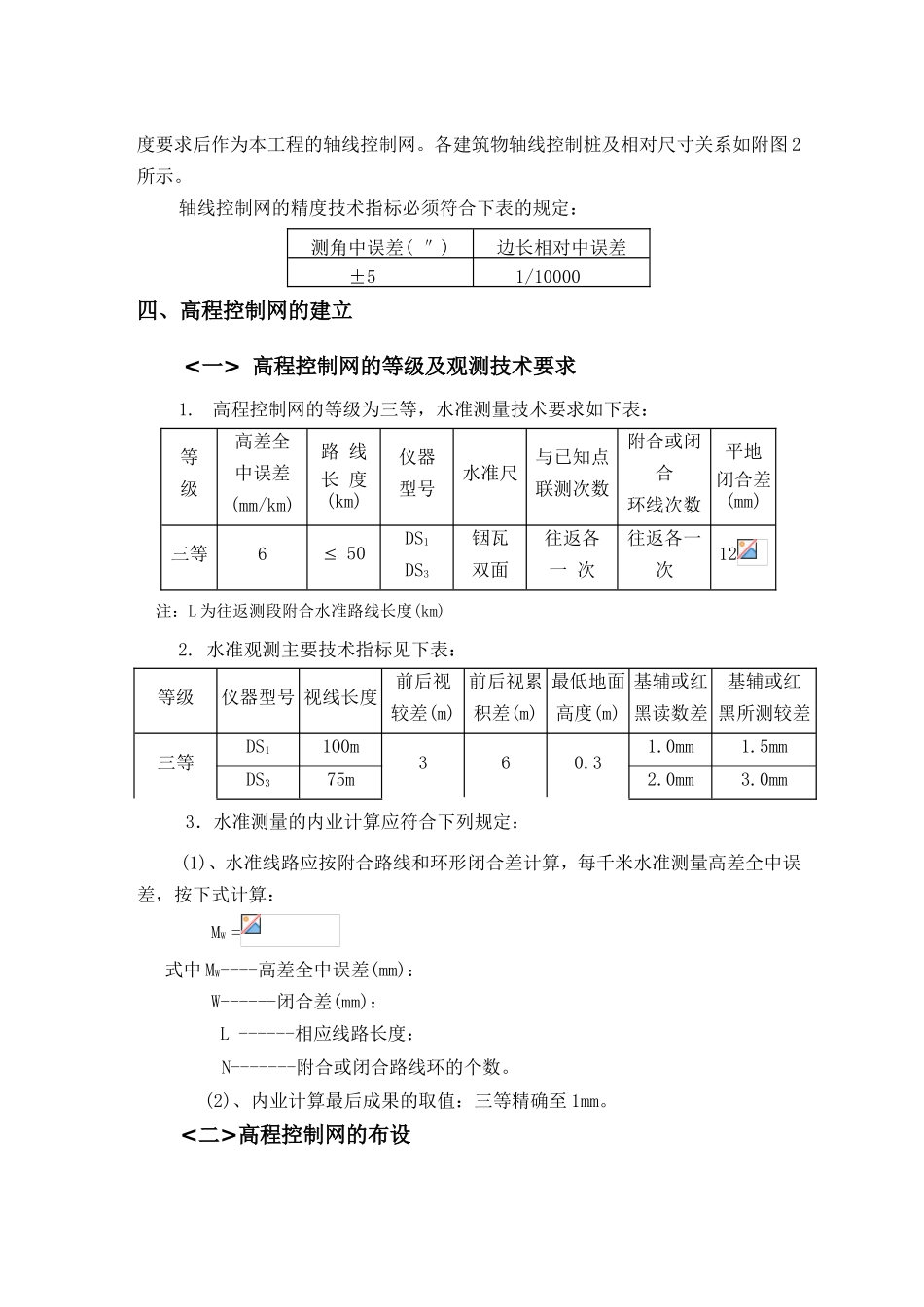

一、s 工程概况（略）二、 测量准备 1.对所有进场的仪器设备及人员进行初步调配，并对所有进场的仪器设备重新进行检定，主任工程师进行技术交底。2．向业主和项目收集进行测量工作所必须的原始测量资料、施工设计图纸及相关部门的原始文件和资料。3．请项目帮助解决进行测量工作需要的木桩等相关材料。三、 建筑物轴线控制网的测设 <一> 建筑物轴线控制网布设原则及要求 1. 轴线控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则 2.轴线控制网的布设要根据设计总平面图、现场施工平面布置图、基础及首层施工平面图进行。 3.控制点应选在通视条件良好、安全、易保护的地方。 4.控制桩必须用混凝土保护，需要时用钢管进行围护，并用红油漆作好测量标记。 <二>轴线控制网的布设1．轴线控制测设依据及复测本工程轴线控制点测设依据经业主确认的桩基施工单位提供的基准控制点1#、2#、3#进行。在进行轴线控制点测设前，对依据的三个基准控制点进行了复测，复测结果满足轴线定位的精度要求，复测结果见附图 1。2．轴线控制点测设根据基准控制点复测成果，为保证结构主体施工与桩基施工依据的一致性，经与业主、桩基施工单位协调确认，确定以基准控制点 1#为基准点，基准控制点 3#为后视方向，根据该点与建筑红线及建筑物的相对尺寸关系测设出本工程各建筑物的轴线控制点。根据本工程的结构形式和施工现场的实际情况，确定主楼的 1 轴、4 轴、7 轴 、10 轴、A 轴、H 轴、L 轴，辅楼 A 的 A 轴、C 轴、1 轴、4 轴、7 轴，辅楼 B 的 2 轴、7 轴为相应建筑物的控制轴线，其中 A 轴、H 轴为主楼、辅楼 A、辅楼 B 的公用控制轴线。用TOPCON-601 全站仪直角坐标法测设各轴线控制点，并进行角度、距离校测，满足精度要求后作为本工程的轴线控制网。各建筑物轴线控制桩及相对尺寸关系如附图 2所示。轴线控制网的精度技术指标必须符合下表的规定：测角中误差( ″)边长相对中误差 ±51/10000四、高程控制网的建立<一> 高程控制网的等级及观测技术要求1.高程控制网的等级为三等，水准测量技术要求如下表：等级高差全中误差(mm/km)路 线长 度(km)仪器型号水准尺与已知点联测次数附合或闭合环线次数平地闭合差(mm)三等6 50DS1DS3铟瓦双面往返各一 次往返各一次12 注：L 为往返测段附合水准路线长度(km) 2. 水准观测主要技术指标见下表：等级仪器型号 视线长度前后视较差(m)前后视累积差(m)最...
