某钢铁厂水处理施工方案

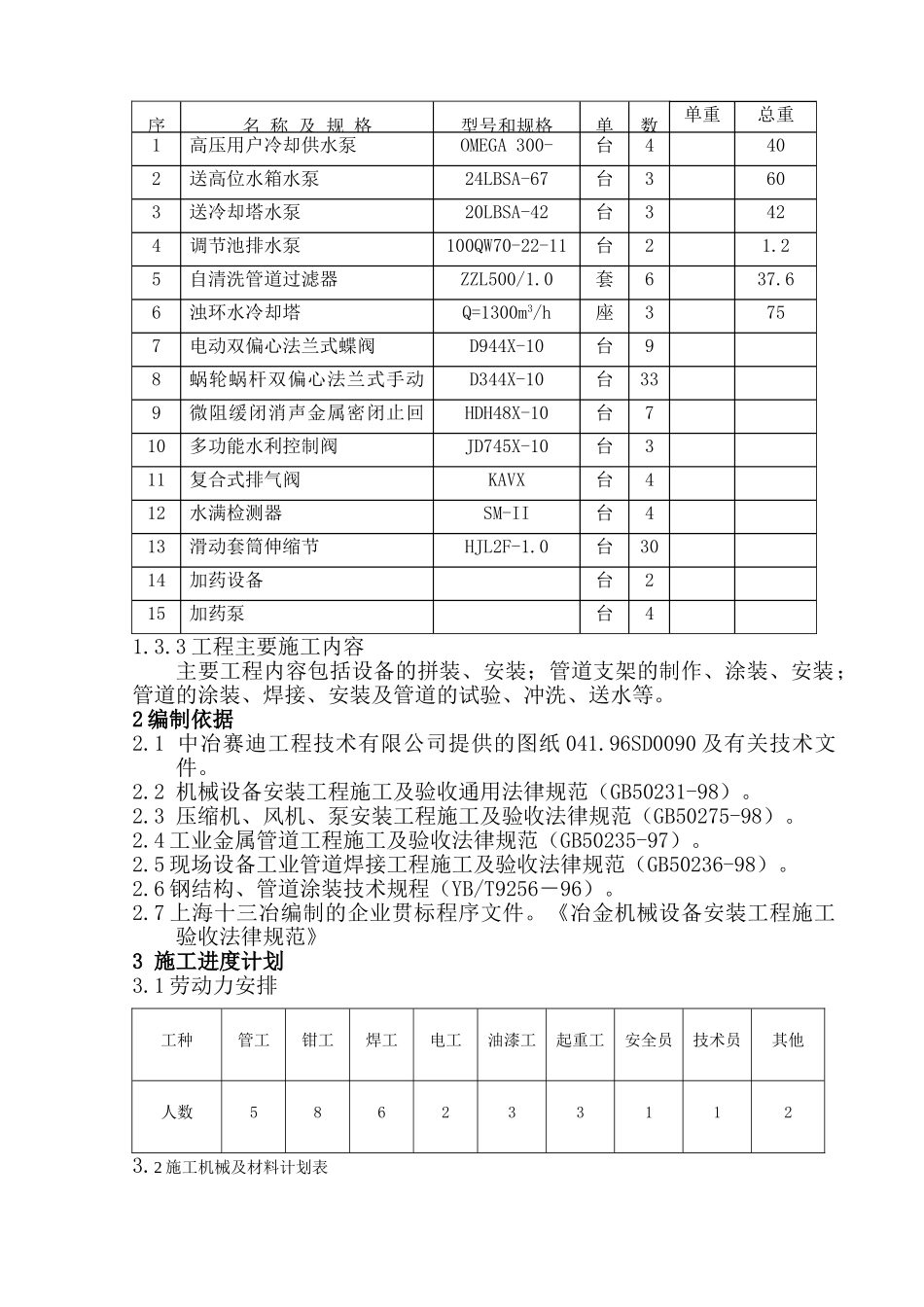

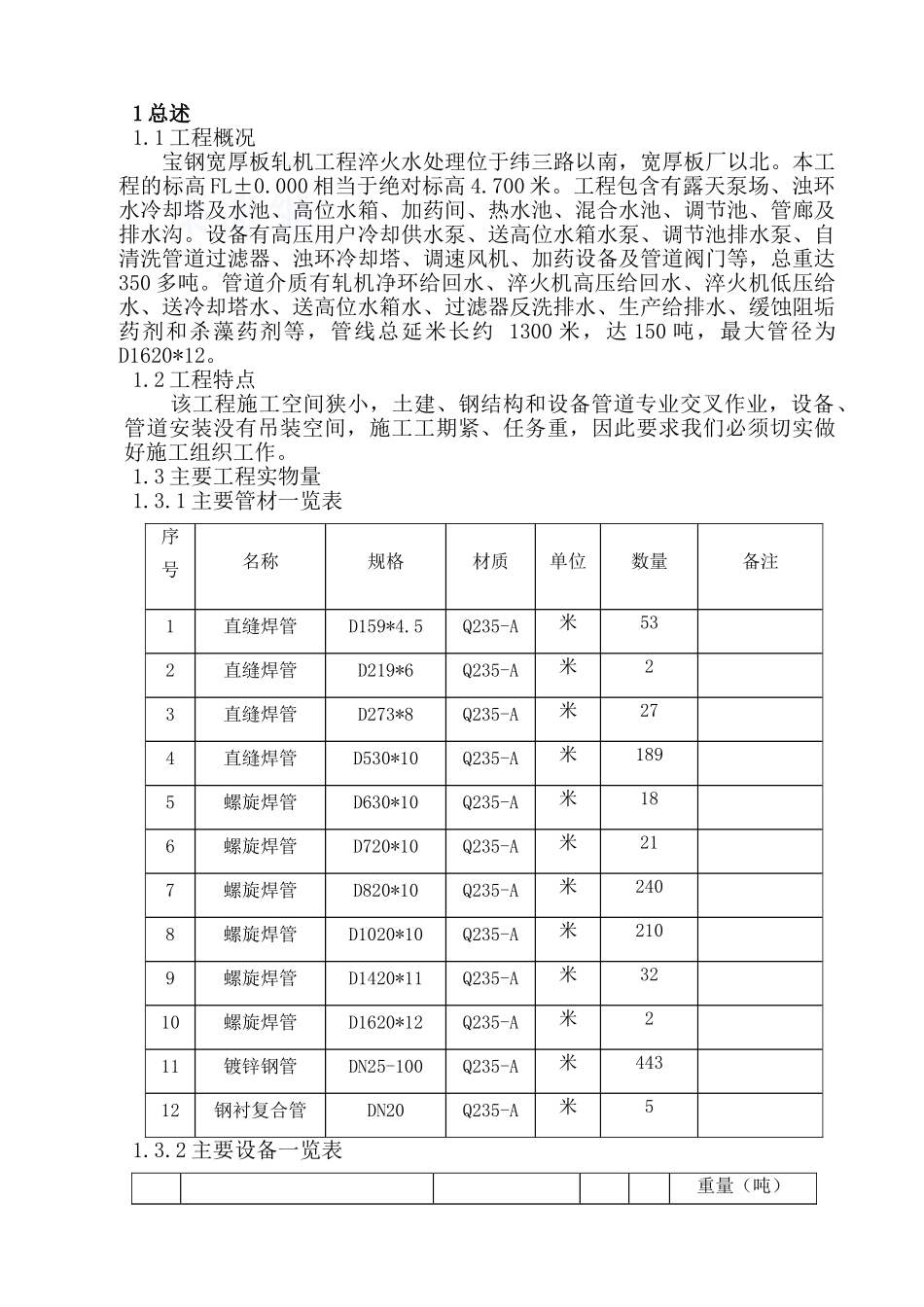

1 总述1.1 工程概况宝钢宽厚板轧机工程淬火水处理位于纬三路以南，宽厚板厂以北。本工程的标高 FL±0.000 相当于绝对标高 4.700 米。工程包含有露天泵场、浊环水冷却塔及水池、高位水箱、加药间、热水池、混合水池、调节池、管廊及排水沟。设备有高压用户冷却供水泵、送高位水箱水泵、调节池排水泵、自清洗管道过滤器、浊环冷却塔、调速风机、加药设备及管道阀门等，总重达 350 多吨。管道介质有轧机净环给回水、淬火机高压给回水、淬火机低压给水、送冷却塔水、送高位水箱水、过滤器反洗排水、生产给排水、缓蚀阻垢药剂和杀藻药剂等，管线总延米长约 1300 米，达 150 吨，最大管径为D1620*12。 1.2 工程特点 该工程施工空间狭小，土建、钢结构和设备管道专业交叉作业，设备、管道安装没有吊装空间，施工工期紧、任务重，因此要求我们必须切实做好施工组织工作。1.3 主要工程实物量1.3.1 主要管材一览表序号名称规格材质单位数量备注1直缝焊管D159*4.5Q235-A米532直缝焊管D219*6Q235-A米23直缝焊管D273*8Q235-A米274直缝焊管D530*10Q235-A米1895螺旋焊管D630*10Q235-A米186螺旋焊管D720*10Q235-A米217螺旋焊管D820*10Q235-A米2408螺旋焊管D1020*10Q235-A米2109螺旋焊管D1420*11Q235-A米3210螺旋焊管D1620*12Q235-A米211镀锌钢管DN25-100Q235-A米44312钢衬复合管DN20Q235-A米51.3.2 主要设备一览表重量（吨）序名 称 及 规 格型号和规格单数单重总重1高压用户冷却供水泵OMEGA 300-435A台4402送高位水箱水泵24LBSA-67台3603送冷却塔水泵20LBSA-42台3424调节池排水泵100QW70-22-11台21.25自清洗管道过滤器ZZL500/1.0套637.66浊环水冷却塔Q=1300m3/h座3757电动双偏心法兰式蝶阀D944X-10台98蜗轮蜗杆双偏心法兰式手动蝶阀D344X-10台339微阻缓闭消声金属密闭止回阀HDH48X-10台710多功能水利控制阀JD745X-10台311复合式排气阀KAVX台412水满检测器SM-II台413滑动套筒伸缩节HJL2F-1.0台3014加药设备台215加药泵台41.3.3 工程主要施工内容主要工程内容包括设备的拼装、安装；管道支架的制作、涂装、安装；管道的涂装、焊接、安装及管道的试验、冲洗、送水等。2 编制依据2.1 中冶赛迪工程技术有限公司提供的图纸 041.96SD0090 及有关技术文件。2.2 机械设备安装工程施工及验收通用法律规范（GB50231-98）。2.3 压缩机、风机、泵安装工程施工及验收法律规范（GB50275-98）。2.4 工业金属管道工程施工及验收法律规范（GB50235-97...
