柱下条形基础简化计算及其设计步骤

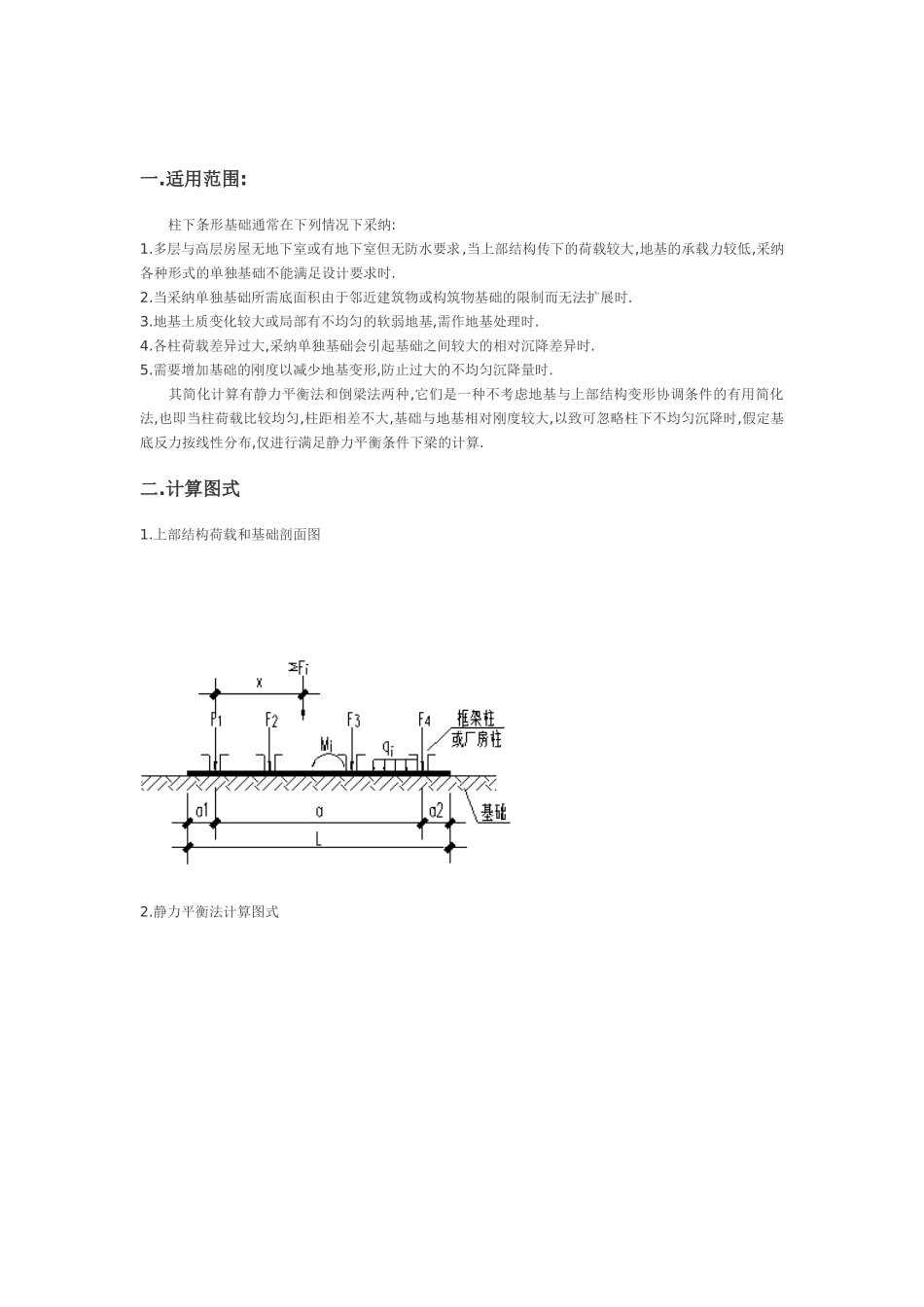

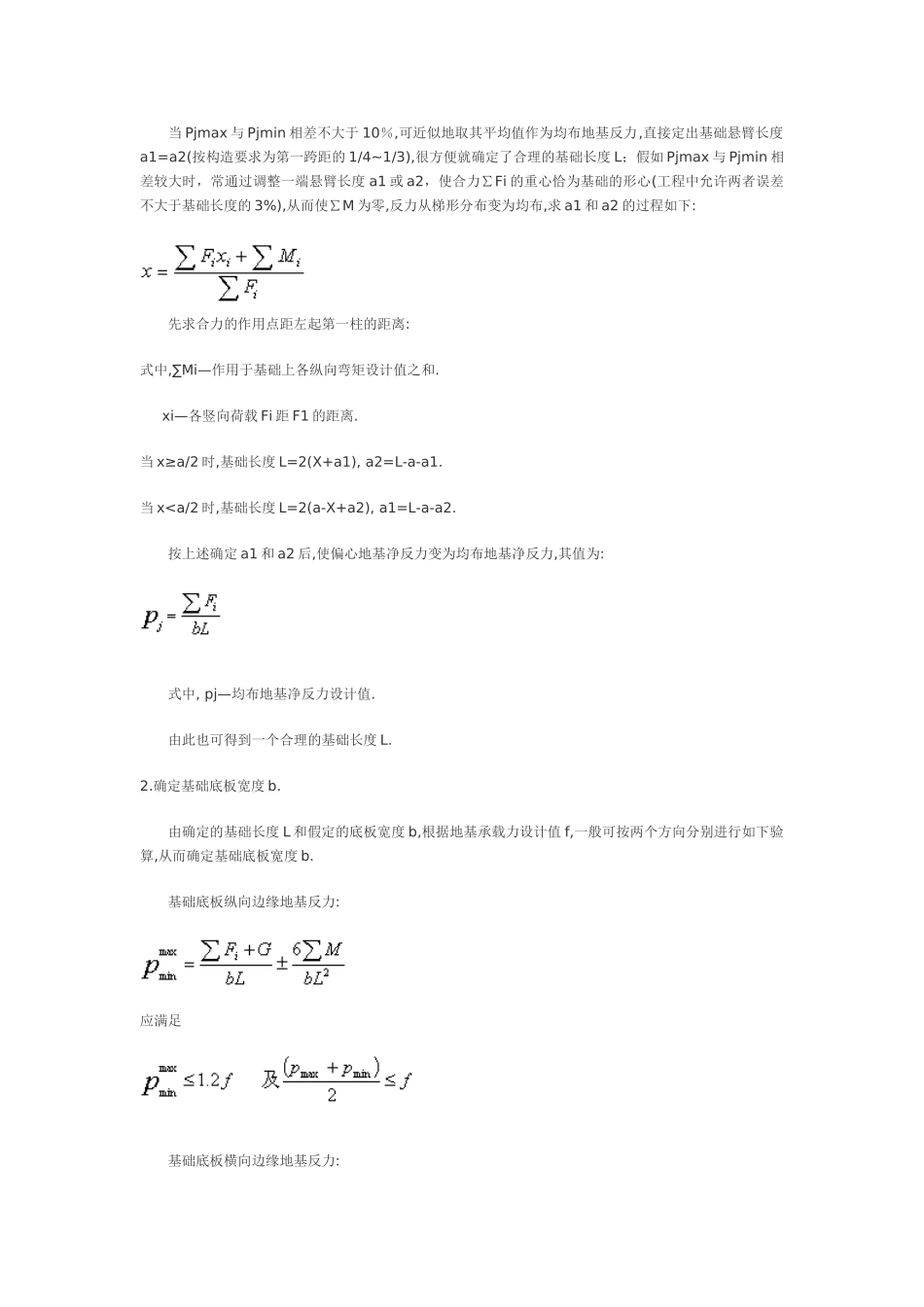

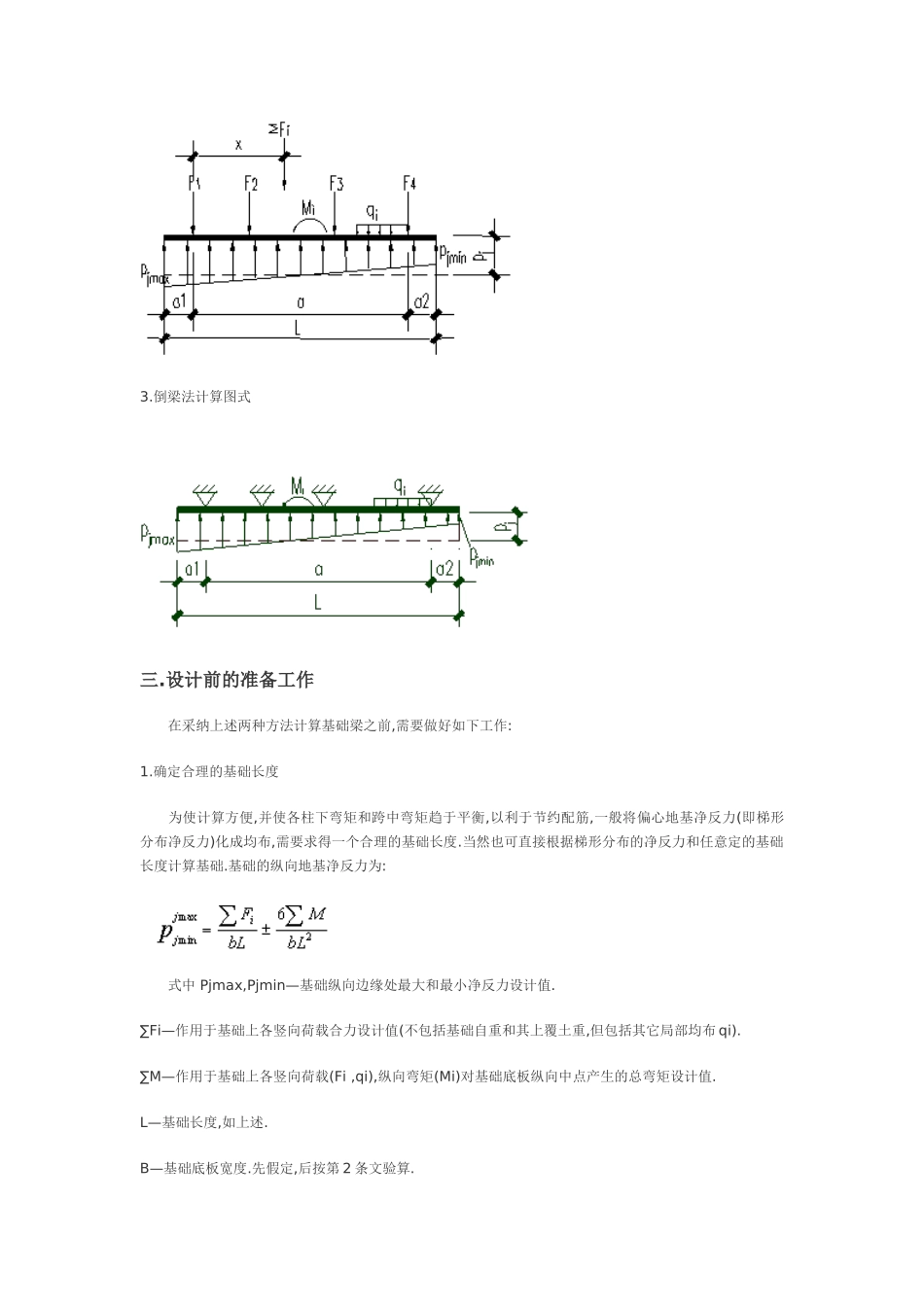

一.适用范围: 柱下条形基础通常在下列情况下采纳:1.多层与高层房屋无地下室或有地下室但无防水要求,当上部结构传下的荷载较大,地基的承载力较低,采纳各种形式的单独基础不能满足设计要求时.2.当采纳单独基础所需底面积由于邻近建筑物或构筑物基础的限制而无法扩展时.3.地基土质变化较大或局部有不均匀的软弱地基,需作地基处理时.4.各柱荷载差异过大,采纳单独基础会引起基础之间较大的相对沉降差异时.5.需要增加基础的刚度以减少地基变形,防止过大的不均匀沉降量时. 其简化计算有静力平衡法和倒梁法两种,它们是一种不考虑地基与上部结构变形协调条件的有用简化法,也即当柱荷载比较均匀,柱距相差不大,基础与地基相对刚度较大,以致可忽略柱下不均匀沉降时,假定基底反力按线性分布,仅进行满足静力平衡条件下梁的计算.二.计算图式1.上部结构荷载和基础剖面图2.静力平衡法计算图式3.倒梁法计算图式三.设计前的准备工作 在采纳上述两种方法计算基础梁之前,需要做好如下工作:1.确定合理的基础长度 为使计算方便,并使各柱下弯矩和跨中弯矩趋于平衡,以利于节约配筋,一般将偏心地基净反力(即梯形分布净反力)化成均布,需要求得一个合理的基础长度.当然也可直接根据梯形分布的净反力和任意定的基础长度计算基础.基础的纵向地基净反力为: 式中 Pjmax,Pjmin—基础纵向边缘处最大和最小净反力设计值.∑Fi—作用于基础上各竖向荷载合力设计值(不包括基础自重和其上覆土重,但包括其它局部均布 qi).∑M—作用于基础上各竖向荷载(Fi ,qi),纵向弯矩(Mi)对基础底板纵向中点产生的总弯矩设计值.L—基础长度,如上述.B—基础底板宽度.先假定,后按第 2 条文验算. 当 Pjmax 与 Pjmin 相差不大于 10％,可近似地取其平均值作为均布地基反力,直接定出基础悬臂长度a1=a2(按构造要求为第一跨距的 1/4~1/3),很方便就确定了合理的基础长度 L；假如 Pjmax 与 Pjmin 相差较大时，常通过调整一端悬臂长度 a1 或 a2，使合力∑Fi 的重心恰为基础的形心(工程中允许两者误差不大于基础长度的 3%),从而使∑M 为零,反力从梯形分布变为均布,求 a1 和 a2 的过程如下: 先求合力的作用点距左起第一柱的距离:式中,∑Mi—作用于基础上各纵向弯矩设计值之和. xi—各竖向荷载 Fi 距 F1 的距离.当 x≥a/2 时,基础长度 L=2(X+a1), a2=L-a-a1.当 x
