柱箍筋的长度以及根数计算详解VIP专享

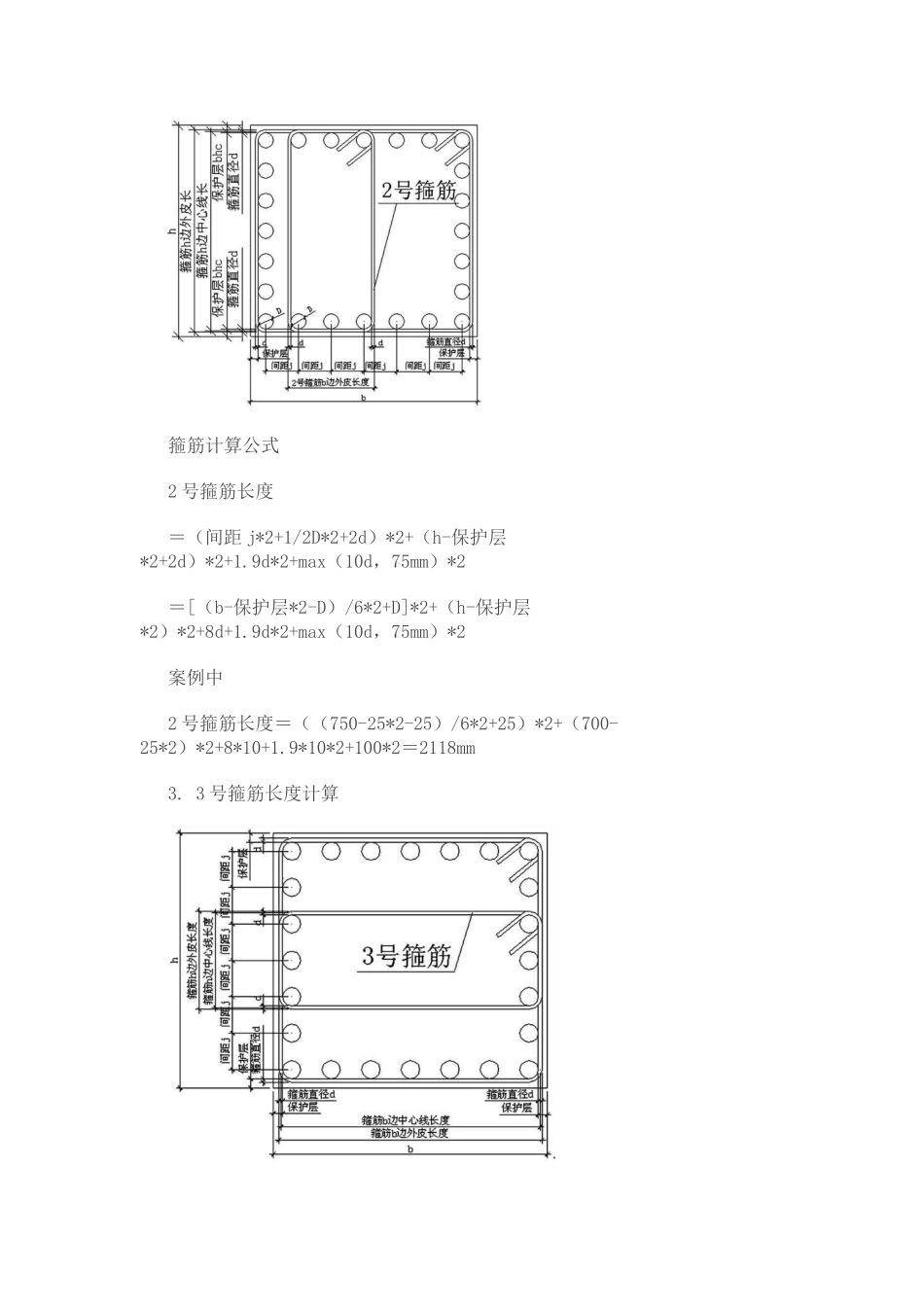

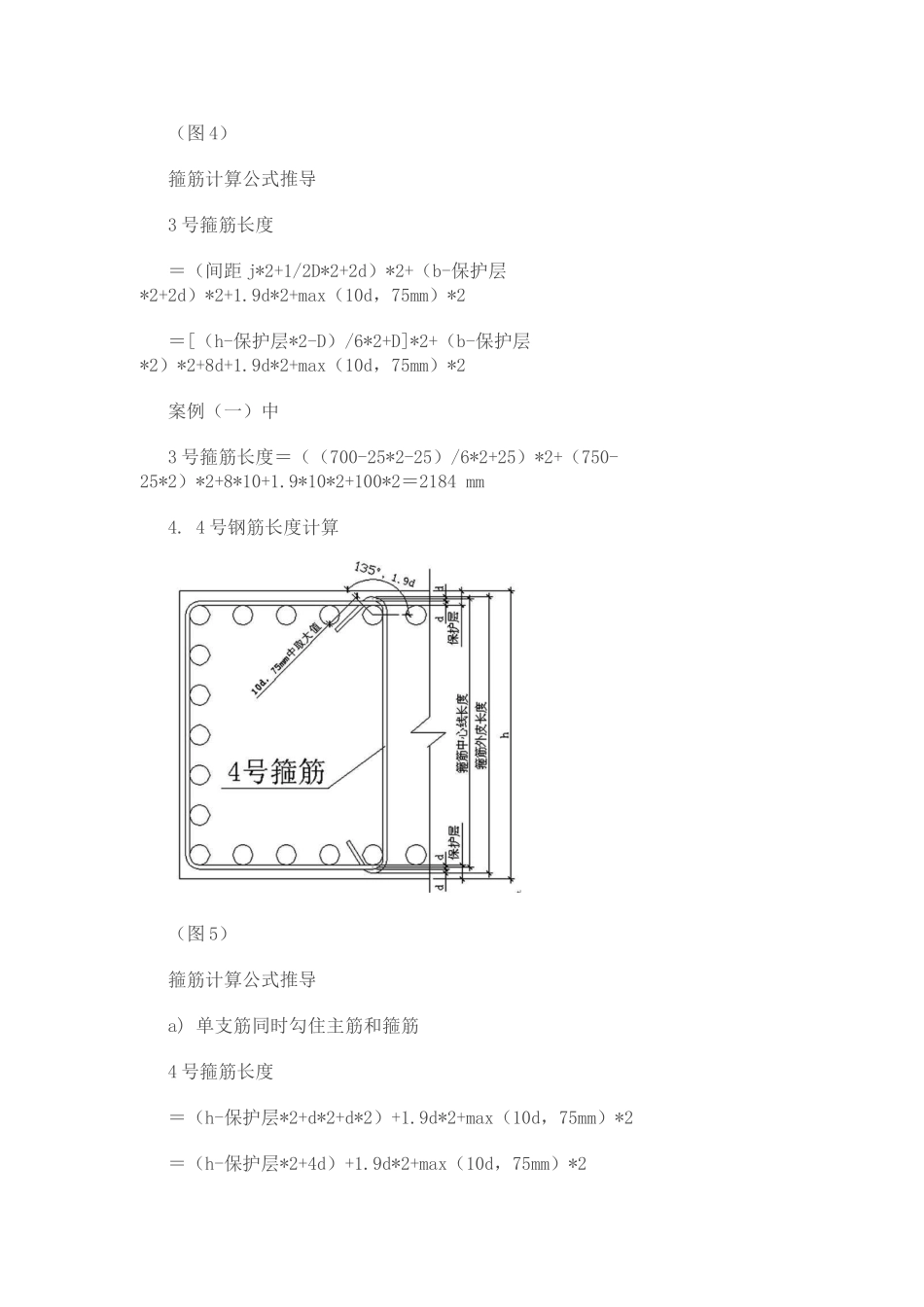

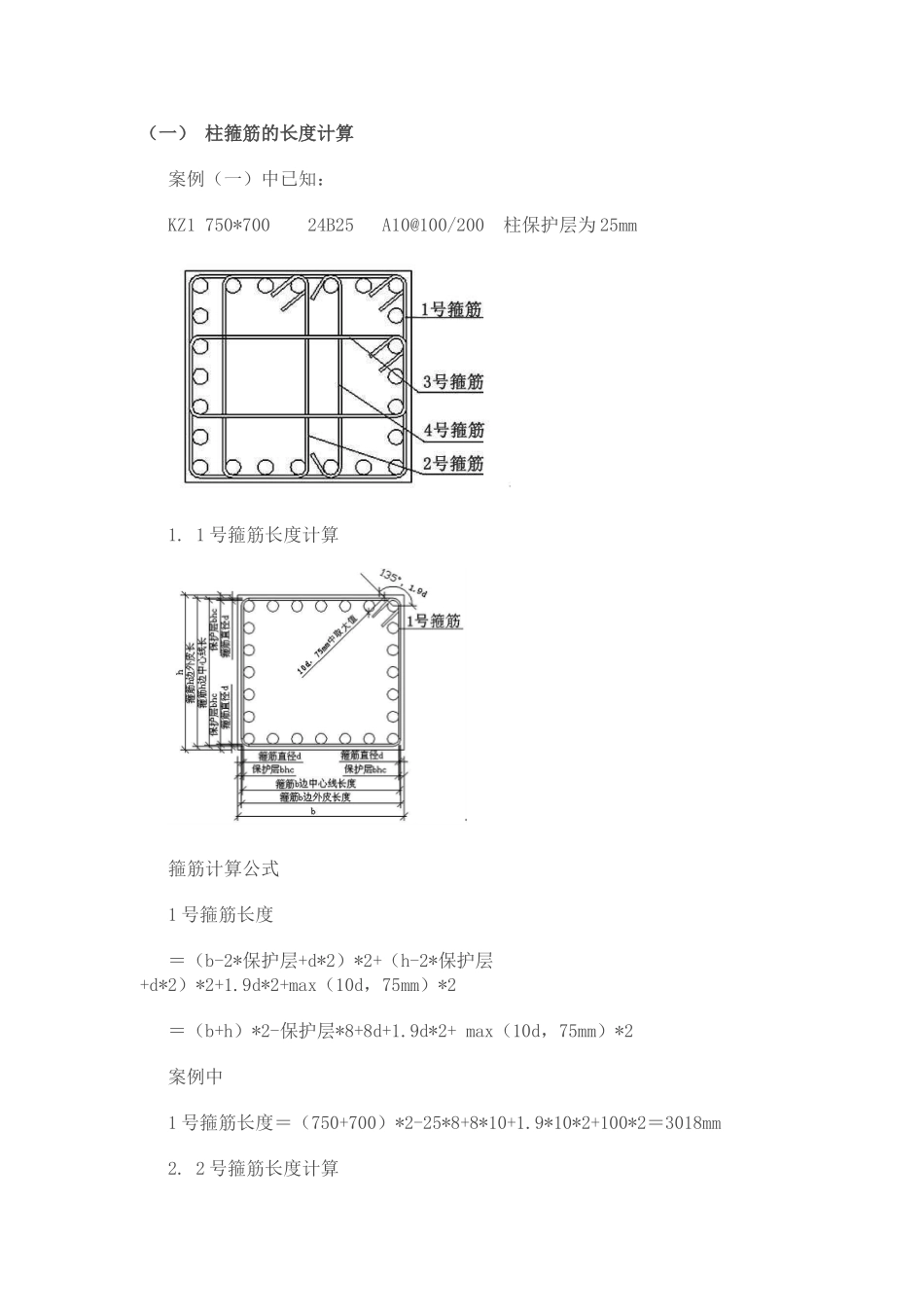

（一） 柱箍筋的长度计算案例（一）中已知：KZ1 750*700 24B25 A10@100/200 柱保护层为 25mm1. 1 号箍筋长度计算箍筋计算公式1 号箍筋长度＝（b-2*保护层+d*2）*2+（h-2*保护层+d*2）*2+1.9d*2+max（10d，75mm）*2＝（b+h）*2-保护层*8+8d+1.9d*2+ max（10d，75mm）*2案例中1 号箍筋长度＝（750+700）*2-25*8+8*10+1.9*10*2+100*2＝3018mm2. 2 号箍筋长度计算箍筋计算公式2 号箍筋长度＝（间距 j*2+1/2D*2+2d）*2+（h-保护层*2+2d）*2+1.9d*2+max（10d，75mm）*2＝[（b-保护层*2-D）/6*2+D]*2+（h-保护层*2）*2+8d+1.9d*2+max（10d，75mm）*2案例中2 号箍筋长度＝（（750-25*2-25）/6*2+25）*2+（700-25*2）*2+8*10+1.9*10*2+100*2＝2118mm3. 3 号箍筋长度计算（图 4）箍筋计算公式推导3 号箍筋长度＝（间距 j*2+1/2D*2+2d）*2+（b-保护层*2+2d）*2+1.9d*2+max（10d，75mm）*2＝[（h-保护层*2-D）/6*2+D]*2+（b-保护层*2）*2+8d+1.9d*2+max（10d，75mm）*2案例（一）中3 号箍筋长度＝（（700-25*2-25）/6*2+25）*2+（750-25*2）*2+8*10+1.9*10*2+100*2＝2184 mm4. 4 号钢筋长度计算（图 5）箍筋计算公式推导a) 单支筋同时勾住主筋和箍筋4 号箍筋长度＝（h-保护层*2+d*2+d*2）+1.9d*2+max（10d，75mm）*2＝（h-保护层*2+4d）+1.9d*2+max（10d，75mm）*2b) 单支筋只勾住主筋4 号箍筋长度＝（h-保护层*2+d*2）+1.9d*2+max（10d，75mm）*2＝（h-保护层*2+2d）+1.9d*2+max（10d，75mm）*2案例（一）中4 号箍筋长度（只勾住主筋）＝（700-25*2+2*10）+1.9*10*2+100*2＝908mm（二） 柱箍筋的根数计算 1. 基础层箍筋根数计算（图 6）基础层基础内箍筋根数计算a) 柱箍筋在基础内设置不少于两根，间距不大于 500；b) 基础内箍筋的作用仅起一个稳固作用，防止钢筋在浇注时受到挠动。案例（一）中基础层基础内柱箍筋根数计算已知基础厚度为 1200mm，基础保护层为 40mm所以 1、2、3、4 号箍筋均为 2 根。2. 楼层箍筋根数计算a) 在节点范围内及节点上下非连接区内，抗震框架柱箍筋加密通过。b) 当柱纵筋采纳搭接连接时，应在柱纵筋搭接长度范围内均按≤5d（d 为搭接钢筋较小直径）及≤100mm 的间距加密箍筋。c) 刚性地面上下各 500mm 需要加密。d) 柱箍筋从楼地面起步距离为 50mm。3. -1 层箍筋根数计算（图 7）案例（一）中（如按绑扎推断）基础根部非连接区 Hn/3＝（4500-700）/3＝1267mma搭接范围...
