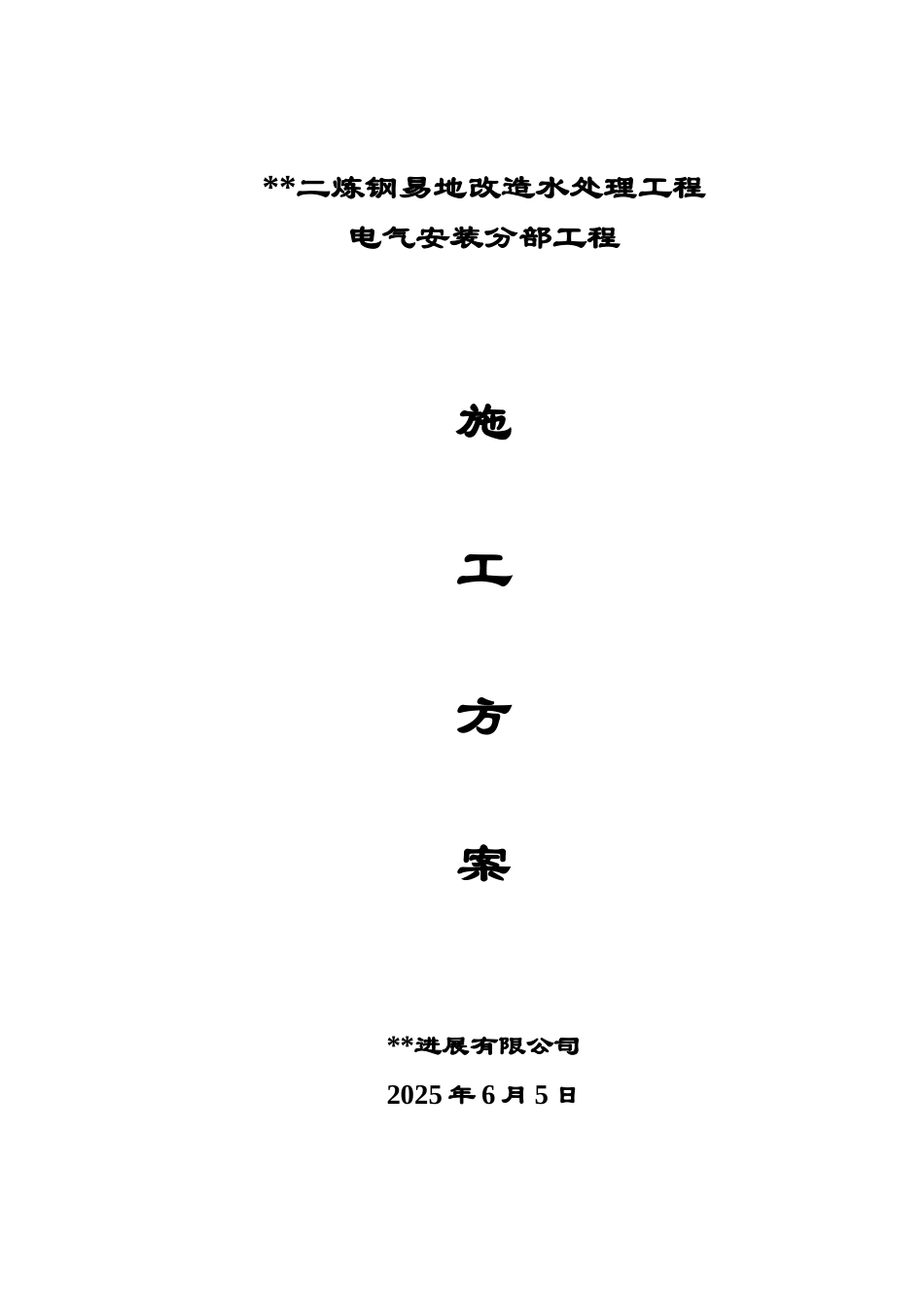

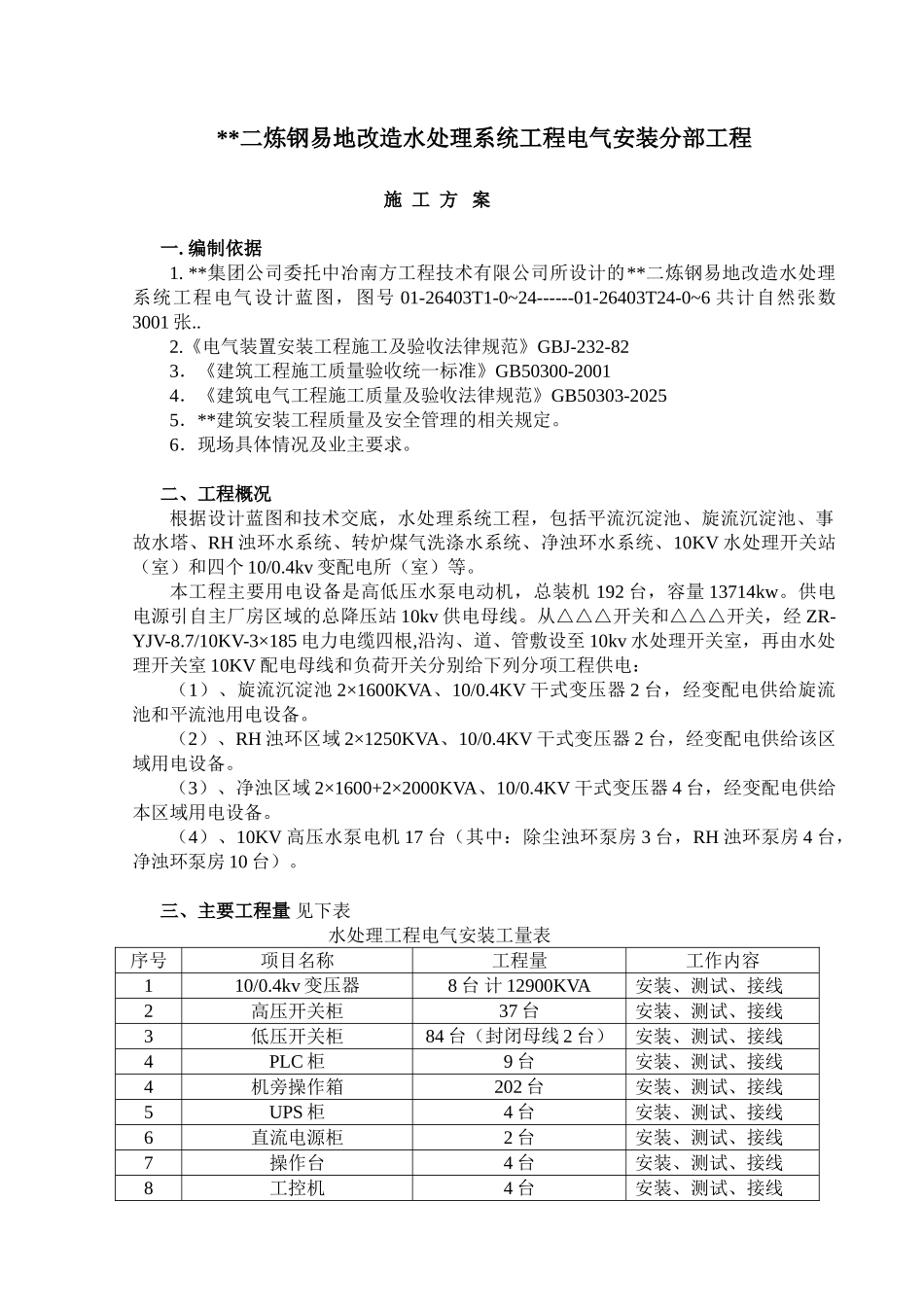

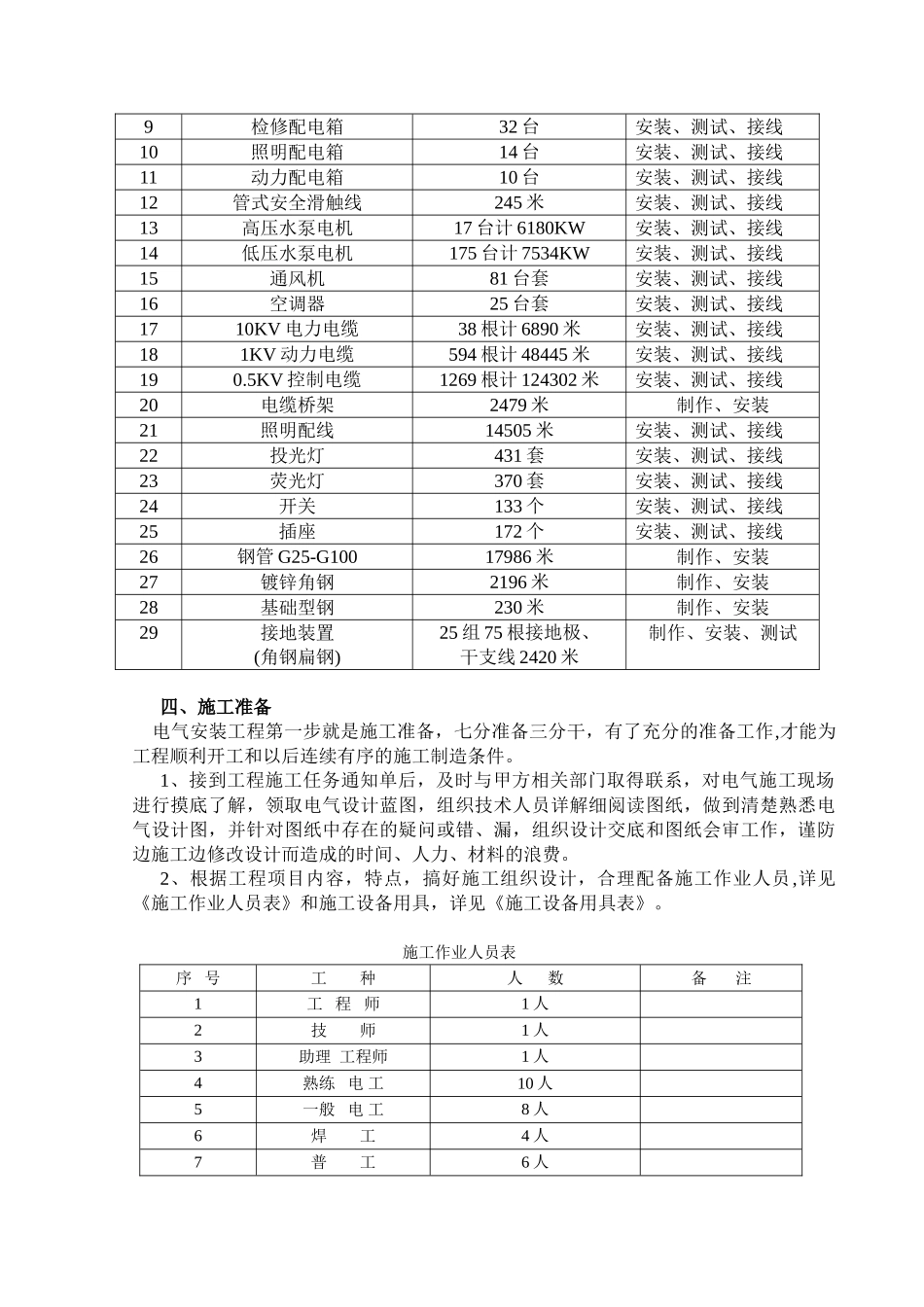

**二炼钢易地改造水处理工程电气安装分部工程施工方案**进展有限公司2025 年 6 月 5 日**二炼钢易地改造水处理系统工程电气安装分部工程施 工 方 案一. 编制依据1. **集团公司委托中冶南方工程技术有限公司所设计的**二炼钢易地改造水处理系统工程电气设计蓝图，图号 01-26403T1-0~24------01-26403T24-0~6 共计自然张数3001 张..2.《电气装置安装工程施工及验收法律规范》GBJ-232-823．《建筑工程施工质量验收统一标准》GB50300-20014．《建筑电气工程施工质量及验收法律规范》GB50303-20255．**建筑安装工程质量及安全管理的相关规定。6．现场具体情况及业主要求。二、工程概况根据设计蓝图和技术交底，水处理系统工程，包括平流沉淀池、旋流沉淀池、事故水塔、RH 浊环水系统、转炉煤气洗涤水系统、净浊环水系统、10KV 水处理开关站（室）和四个 10/0.4kv 变配电所（室）等。本工程主要用电设备是高低压水泵电动机，总装机 192 台，容量 13714kw。供电电源引自主厂房区域的总降压站 10kv 供电母线。从△△△开关和△△△开关，经 ZR-YJV-8.7/10KV-3×185 电力电缆四根,沿沟、道、管敷设至 10kv 水处理开关室，再由水处理开关室 10KV 配电母线和负荷开关分别给下列分项工程供电：（1）、旋流沉淀池 2×1600KVA、10/0.4KV 干式变压器 2 台，经变配电供给旋流池和平流池用电设备。（2）、RH 浊环区域 2×1250KVA、10/0.4KV 干式变压器 2 台，经变配电供给该区域用电设备。（3）、净浊区域 2×1600+2×2000KVA、10/0.4KV 干式变压器 4 台，经变配电供给本区域用电设备。（4）、10KV 高压水泵电机 17 台（其中：除尘浊环泵房 3 台，RH 浊环泵房 4 台，净浊环泵房 10 台）。三、主要工程量 见下表水处理工程电气安装工量表序号项目名称工程量工作内容110/0.4kv 变压器8 台 计 12900KVA安装、测试、接线2高压开关柜37 台安装、测试、接线3低压开关柜84 台（封闭母线 2 台）安装、测试、接线4PLC 柜9 台安装、测试、接线4机旁操作箱202 台安装、测试、接线5UPS 柜4 台安装、测试、接线6直流电源柜2 台安装、测试、接线7操作台4 台安装、测试、接线8工控机4 台安装、测试、接线9检修配电箱32 台安装、测试、接线10照明配电箱14 台安装、测试、接线11动力配电箱10 台安装、测试、接线12管式安全滑触线245 米安装、测试、接线13高压水泵电机17 台计 6180KW安装、测试、接线14低...
