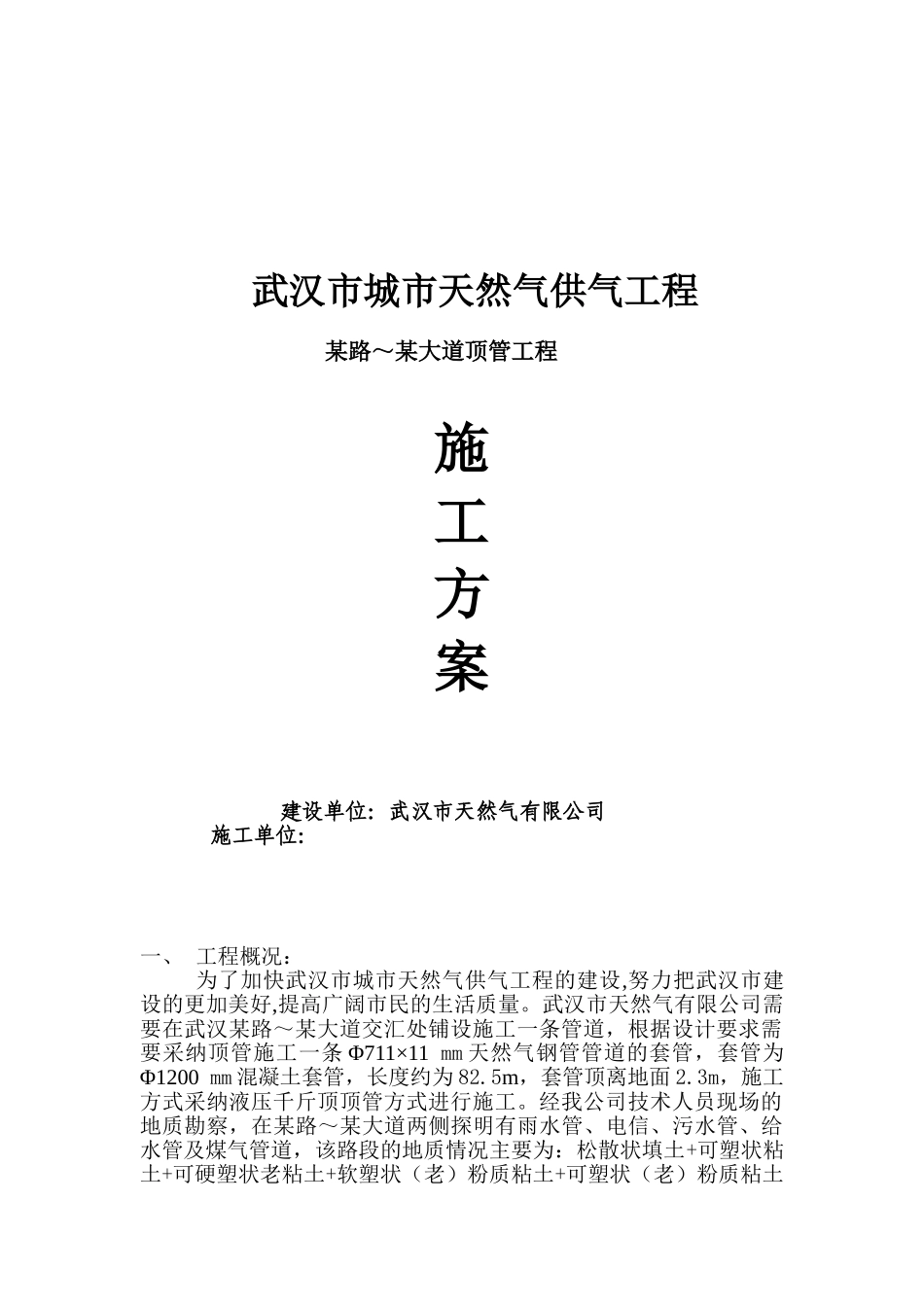

武汉市城市天然气供气工程某路～某大道顶管工程 施工方案建设单位：武汉市天然气有限公司 施工单位： 一、 工程概况：为了加快武汉市城市天然气供气工程的建设,努力把武汉市建设的更加美好,提高广阔市民的生活质量。武汉市天然气有限公司需要在武汉某路～某大道交汇处铺设施工一条管道，根据设计要求需要采纳顶管施工一条 Φ711×11 mm 天然气钢管管道的套管，套管为Φ1200 mm 混凝土套管，长度约为 82.5m，套管顶离地面 2.3m，施工方式采纳液压千斤顶顶管方式进行施工。经我公司技术人员现场的地质勘察，在某路～某大道两侧探明有雨水管、电信、污水管、给水管及煤气管道，该路段的地质情况主要为：松散状填土+可塑状粘土+可硬塑状老粘土+软塑状（老）粉质粘土+可塑状（老）粉质粘土+硬塑状老粘土+可塑状（老）粉质粘土，其中填土为不良软土。地下水赋存于松散填土中的上层滞水，水位不稳定，水量小。为了不影响武汉某路～某大道的交通运输和不破坏周边自然环境，经比较论证，拟采纳人工掘进顶管法技术进行天然气混凝土套管铺设施工。受武汉市天然气有限公司的委托，我公司在现场勘测调查的基础上编写本方案。二、 施工技术方案：我公司有关技术人员对现场进行勘查后，根据地形结合有关资料实际情况，特定制如下施工方案及具体步骤：1、施工准备：（1）采纳人工掘进顶管法铺设该段天然气混凝土套管；（2）根据设计图纸和有关技术人员现场测量，该路段穿越长度为 82m；（3）开工前应与有关部门联系，根据主管部门要求办理穿越施工手续，根据主管部门的要求设置相应的警示标志，并将开工日期通知各自主管单位；（4）施工前应了解穿越段地下管线详细情况，探清是否有地下通信线路等设施，对于类似设施，应请主管部门的有关部门人员现场指定位置，并实行相应的保护措施，保护方法应得到主管人员的认可；2、施工流程图：见下表三、 开挖工作坑及工作坑设置：（1）依据设计高程工作坑开挖面长为 8m，宽为 8m，深度为3.8m，承受顶进反力的作业坑底部处理成垂直状，工作坑侧壁护坡地质情况而定，在工作坑四周密排插入 6m 长槽钢，以防止基坑塌方。工作坑底保证长为 5m，坑底宽为 5m：（2）工作坑的基础处理及导轨设置工作坑基础处理，首先坑底整平夯实，工作坑坑底处理分为两开工前准备测量放线开挖工作坑安装顶进设备顶 进砼套管对接安装砼套管测量检查验收、填写记录恢复原地貌层，底层为 100mm 碎石基础，上层为 100mm 混凝土...
