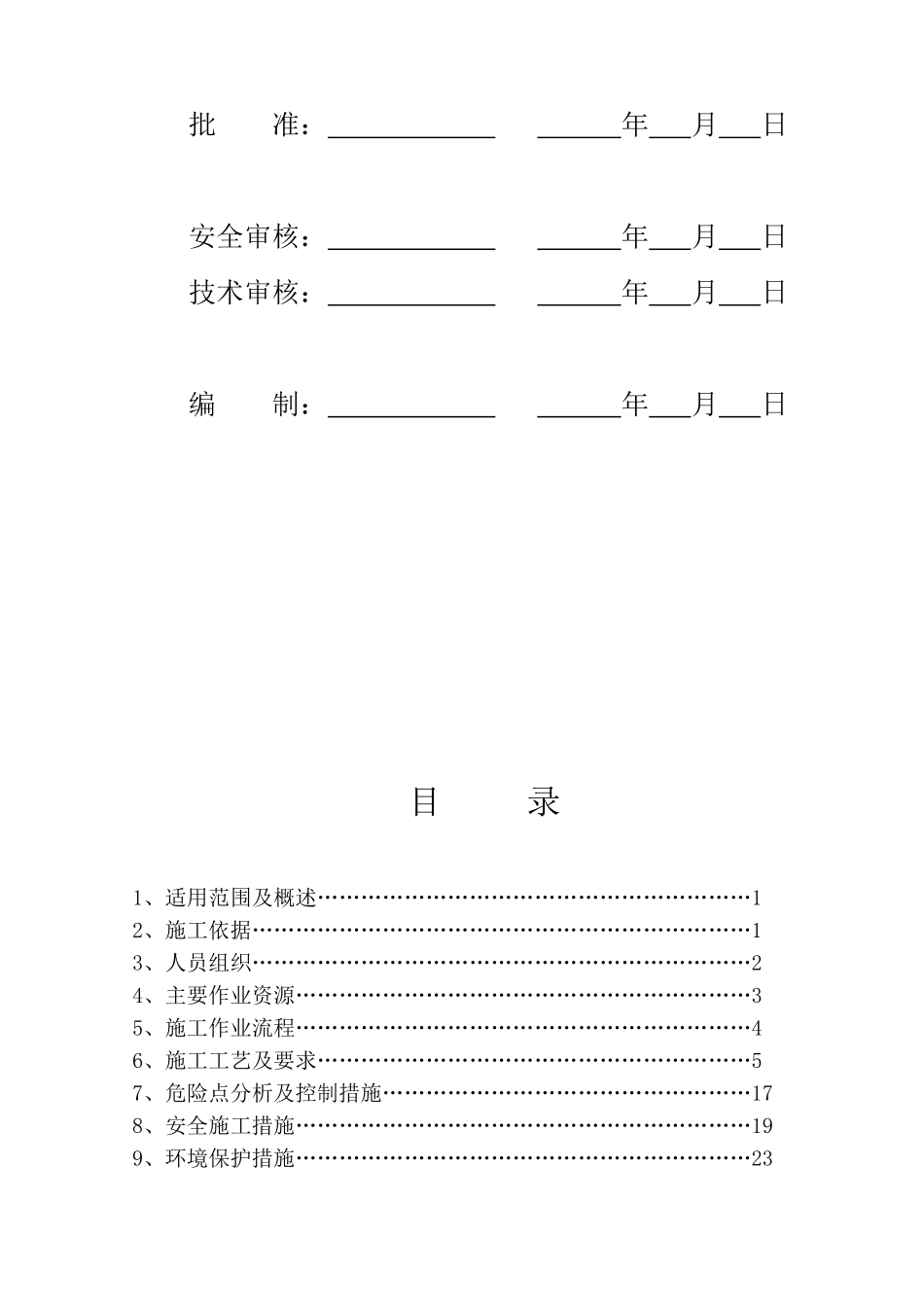

母线及设备引线安装施工方案项目单位： xx500kV 变电站工程项目部 2011 年 07 月 15 日 审 批 页批 准： 年 月 日安全审核： 年 月 日技术审核： 年 月 日编 制： 年 月 日目 录1、适用范围及概述……………………………………………………12、施工依据……………………………………………………………13、人员组织……………………………………………………………24、主要作业资源………………………………………………………35、施工作业流程………………………………………………………46、施工工艺及要求……………………………………………………57、危险点分析及控制措施……………………………………………178、安全施工措施………………………………………………………199、环境保护措施………………………………………………………2310、标准工艺要求…………………………………………………… 23一、适用范围及概述1.1 适用范围本作业指导书适用于 xx500kV 变电站工程的母线及设备引线施工，软母线主要针对大截面普通导线。对软母线安装工程的作业依据、作业资源作业流程以及作业工序的要求与标准、安全措施等，提出了法律规范性工艺标准。1.2 工程概述1.2.1 主变区至 500kV 侧 2×（LGKK-600）导线 2 档；1.2.2 主变区至 220kV 侧 2×（LGJQT-1400）导线 21.2.3 LGJ-400/50 设备引线 16 组。二、施工依据2.2《国家电网公司输变电工程质量通病防治工作要求及技术措施》（基建质量〔2025〕19 号）2.3《国家电网公司输变电工程施工工艺示范手册变电工程分册电气部分》2.4《国家电网公司输变电工程标准工艺示范光盘》2.5《国家电网公司十八项电网重大反事故措施（试行》（国家电网生技[2025]400 号）2.6《国家电网公司输变电工程工艺标准库》（基建质量〔2025〕100 号）2.7《国家电网公司输变电工程标准化作业手册—变电工程分册》2.8《输变电工程建设标准强制性条文实施管理规程》（Q/GDW 248—2025）2.9《电气装置安装工程接地装置施工及验收法律规范（GB50169-2025）2.102.11《电气装置安装工程电缆线路施工及验收法律规范》（GB50168-2025）2.12《电气装置安装工程电气设备交接试验标准》（GB50150-2025）2.13《工程建设标准强制性条文电力工程部分》（2025 版）2.14《电气装置安装工程质量检验及评定规程》 (DL/T516.1-17-2002)2.15《电气装置安装工程母线装置施工及验收法律规范...
