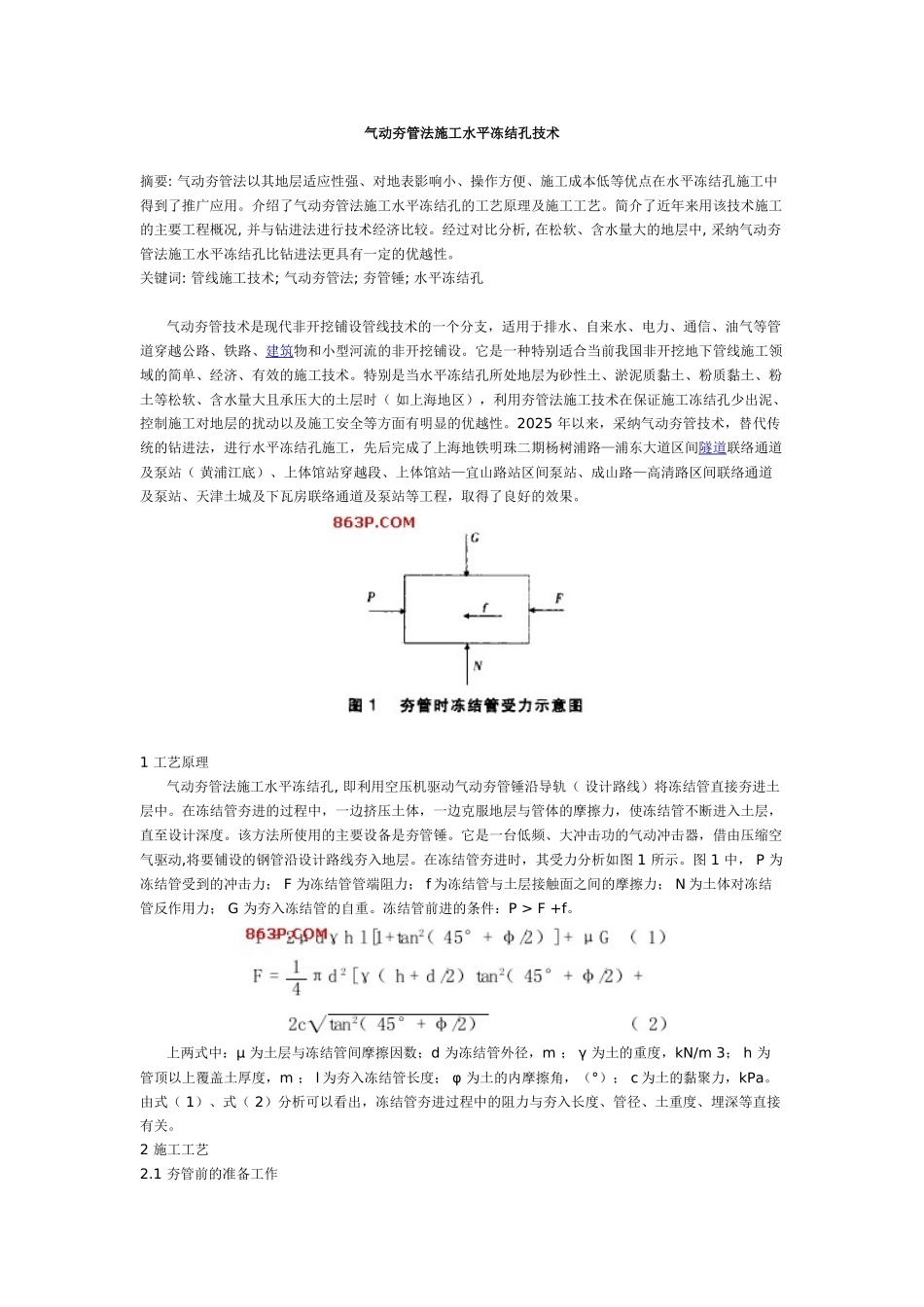

气动夯管法施工水平冻结孔技术 摘要: 气动夯管法以其地层适应性强、对地表影响小、操作方便、施工成本低等优点在水平冻结孔施工中得到了推广应用
介绍了气动夯管法施工水平冻结孔的工艺原理及施工工艺
简介了近年来用该技术施工的主要工程概况, 并与钻进法进行技术经济比较
经过对比分析, 在松软、含水量大的地层中, 采纳气动夯管法施工水平冻结孔比钻进法更具有一定的优越性
关键词: 管线施工技术; 气动夯管法; 夯管锤; 水平冻结孔 气动夯管技术是现代非开挖铺设管线技术的一个分支，适用于排水、自来水、电力、通信、油气等管道穿越公路、铁路、建筑物和小型河流的非开挖铺设
它是一种特别适合当前我国非开挖地下管线施工领域的简单、经济、有效的施工技术
特别是当水平冻结孔所处地层为砂性土、淤泥质黏土、粉质黏土、粉土等松软、含水量大且承压大的土层时（ 如上海地区），利用夯管法施工技术在保证施工冻结孔少出泥、控制施工对地层的扰动以及施工安全等方面有明显的优越性
2025 年以来，采纳气动夯管技术，替代传统的钻进法，进行水平冻结孔施工，先后完成了上海地铁明珠二期杨树浦路—浦东大道区间隧道联络通道及泵站（ 黄浦江底）、上体馆站穿越段、上体馆站—宜山路站区间泵站、成山路—高清路区间联络通道及泵站、天津土城及下瓦房联络通道及泵站等工程，取得了良好的效果
1 工艺原理 气动夯管法施工水平冻结孔, 即利用空压机驱动气动夯管锤沿导轨（ 设计路线）将冻结管直接夯进土层中
在冻结管夯进的过程中，一边挤压土体，一边克服地层与管体的摩擦力，使冻结管不断进入土层，直至设计深度
该方法所使用的主要设备是夯管锤
它是一台低频、大冲击功的气动冲击器，借由压缩空气驱动,将要铺设的钢管沿设计路线夯入地层
在冻结管夯进时，其受力分析如图 1 所示
图 1 中， P 为冻结管受到的冲击力； F 为冻结管管端阻力； f 为冻结管与土层接触面之
