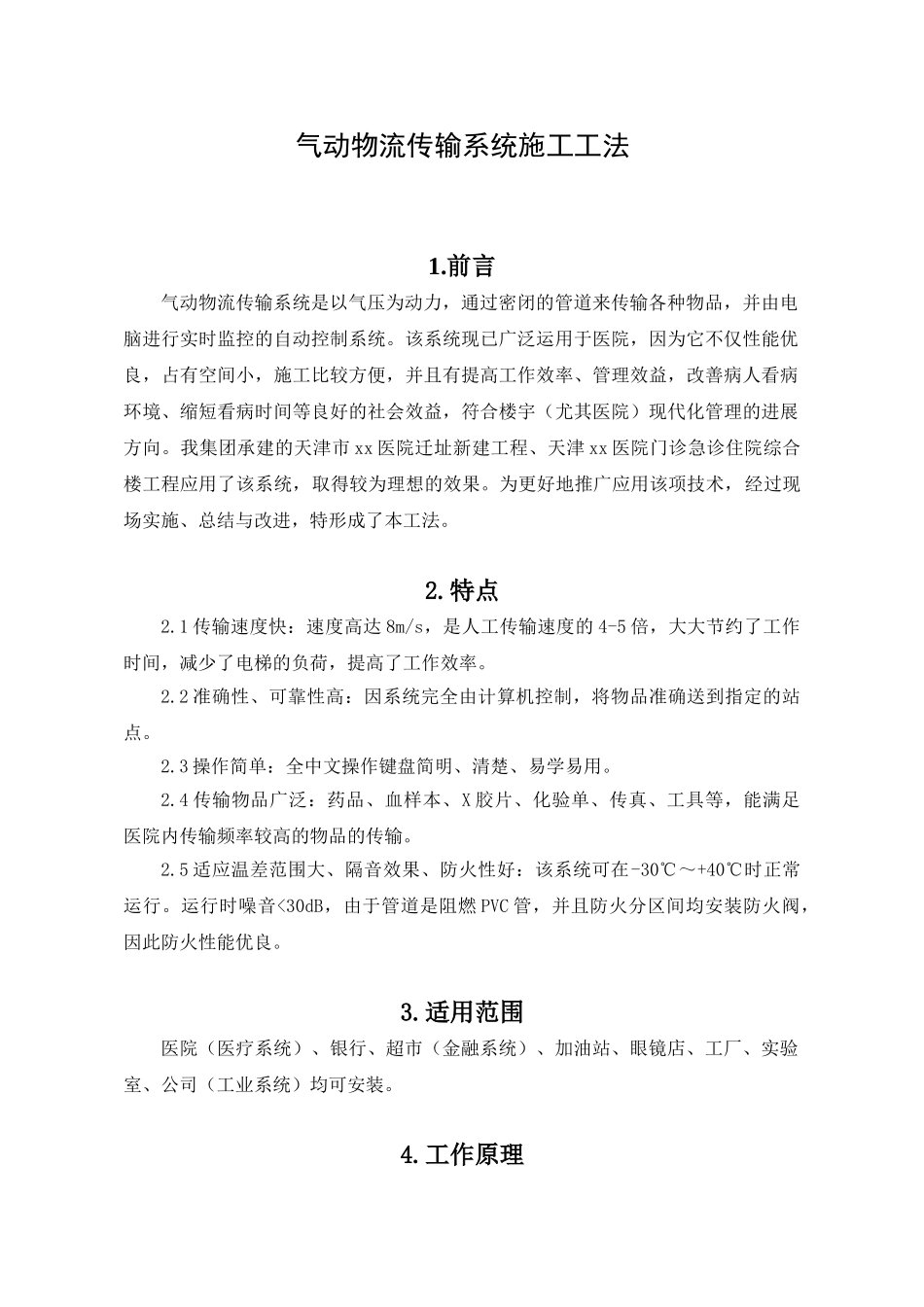

气动物流传输系统施工工法1.前言气动物流传输系统是以气压为动力，通过密闭的管道来传输各种物品，并由电脑进行实时监控的自动控制系统。该系统现已广泛运用于医院，因为它不仅性能优良，占有空间小，施工比较方便，并且有提高工作效率、管理效益，改善病人看病环境、缩短看病时间等良好的社会效益，符合楼宇（尤其医院）现代化管理的进展方向。我集团承建的天津市 xx 医院迁址新建工程、天津 xx 医院门诊急诊住院综合楼工程应用了该系统，取得较为理想的效果。为更好地推广应用该项技术，经过现场实施、总结与改进，特形成了本工法。2.特点2.1 传输速度快：速度高达 8m/s，是人工传输速度的 4-5 倍，大大节约了工作时间，减少了电梯的负荷，提高了工作效率。2.2 准确性、可靠性高：因系统完全由计算机控制，将物品准确送到指定的站点。2.3 操作简单：全中文操作键盘简明、清楚、易学易用。2.4 传输物品广泛：药品、血样本、X 胶片、化验单、传真、工具等，能满足医院内传输频率较高的物品的传输。2.5 适应温差范围大、隔音效果、防火性好：该系统可在-30℃～+40℃时正常运行。运行时噪音<30dB，由于管道是阻燃 PVC 管，并且防火分区间均安装防火阀，因此防火性能优良。3.适用范围医院（医疗系统）、银行、超市（金融系统）、加油站、眼镜店、工厂、实验室、公司（工业系统）均可安装。4.工作原理气动物流传输系统是由电脑自动控制，以空气压缩机抽取及压缩空气为物理动力,使装载物品的传输瓶在密封管道中传送,通过系统控制软件接收站点指令后,自动调节换向器路径方向,传输瓶即将到站时或将要发送时,站点预先接收光电传感器指令,将传输瓶送入预定管道内,在气垫减速器作用下平缓进站或启动发送。5.施工工艺流程及操作要点5.1 工艺流程预留洞 机房定位安装 工作站定位 转换器定位安装 敷设管道及专用线缆 防火阀安装 安装站点及附件 电气安装 调试5.2 施工工艺要点5.2.1 预留洞1 按图纸要求，在土建施工时配合预留孔洞，并在孔洞内放好套管。2 孔洞尺寸符合设计要求或根据实际情况预留尺寸，孔洞的垂直度≤2mm。5.2.2 机房定位安装1 机房安装流程风机定位安装 安装消音器 安装风向切换器 安装管道 安装空气制动装置 系统2 风机（以德国 Elektror， SD8，5.5Kw，300mbar 风机为例）应立式安装，要求水平和垂直，用 M10×35 的螺栓固定，用 4#角铁支撑。3 固定在混凝土墙上要求水平和垂直，用 M10×65 的...
