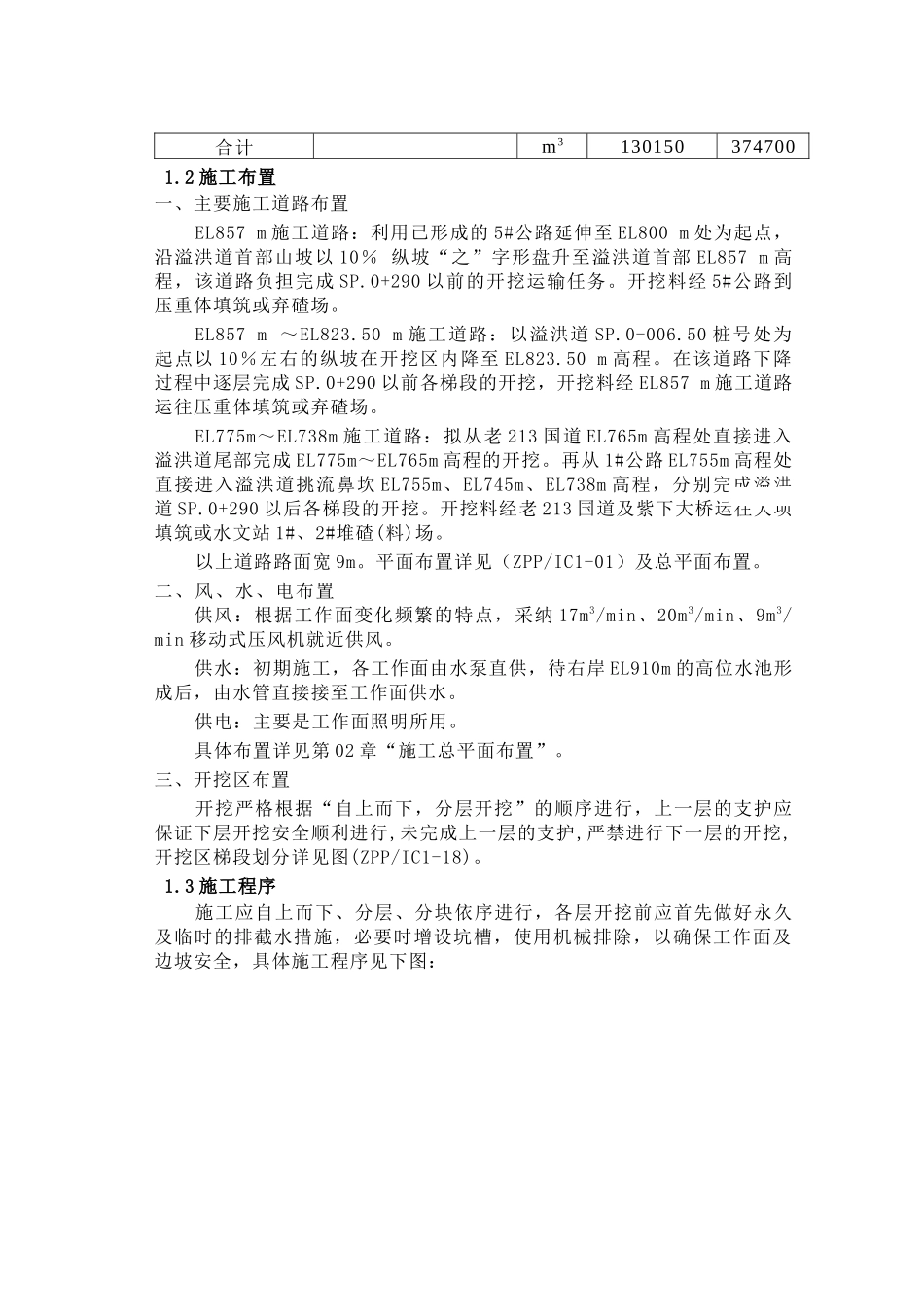

溢洪道开挖与支护 1 不分类料及岩石开挖 1.1 概述一、溢洪道紧邻右坝端布置，包括进口段、闸室段、泄槽段及挑流鼻坎，本标承担 SP.0+290 以前 EL857m 高程以下及 SP.0+290 以后 EL775m 高程以下的开挖及支护，施工对开挖与支护的工序衔接应全面考虑、合理安排。二、工程地质溢洪道岩质由含煤中、细粒砂岩、粉砂岩、泥质粉砂岩以及煤质页岩组成，沿线有一些厚 3～20m 块碎石分布，尤其是煤质页岩受层间剪切错动形成破裂带，较大的有 L9、L10、L11、L12，由此构成的地基和边坡需要实行妥善的加固保护措施。溢洪道开挖中可能会遇到废旧煤硐，应引起高度重视。开挖过程中会使溢洪道内边坡(SW 侧)的 L12 层间剪切破裂带出露，位于下部坡脚，且向斜轴向坡外(NE 向)的倾伏角达 25°～35°，易使上部坡体沿差软弱的 L12 产生滑坡失稳，施工中应及时实行可靠的结构支护措施。三、主要工程量溢洪道开挖总量 504850 m3，其中不分类料 130150 m3，石方 374700 m3，根据工程地质特点，施工规划实行 10 m 分层开挖，各梯段工程量见表08-1-1。溢洪道开挖工程量表表 08-1-1序 号部 位单位工 程 量不分类料开挖石方开挖SP.0+290以前1EL857m~EL847mm322180549302EL847m~EL837mm322610757803EL837m~EL823.5mm32583068350SP.0+290以后4EL775m~EL765mm328250539105EL765m~EL755mm326680501006EL755m~EL745mm32740462807EL745m~EL738mm3186025350合计m3130150374700 1.2 施工布置一、主要施工道路布置EL857 m 施工道路：利用已形成的 5#公路延伸至 EL800 m 处为起点，沿溢洪道首部山坡以 10％ 纵坡“之”字形盘升至溢洪道首部 EL857 m 高程，该道路负担完成 SP.0+290 以前的开挖运输任务。开挖料经 5#公路到压重体填筑或弃碴场。EL857 m ～EL823.50 m 施工道路：以溢洪道 SP.0-006.50 桩号处为起点以 10％左右的纵坡在开挖区内降至 EL823.50 m 高程。在该道路下降过程中逐层完成 SP.0+290 以前各梯段的开挖，开挖料经 EL857 m 施工道路运往压重体填筑或弃碴场。EL775m～EL738m 施工道路：拟从老 213 国道 EL765m 高程处直接进入溢洪道尾部完成 EL775m～EL765m 高程的开挖。再从 1#公路 EL755m 高程处直接进入溢洪道挑流鼻坎 EL755m、EL745m、EL738m 高程，分别完成溢洪道 SP.0+290 以后各梯段的开挖。开挖料经老 213 国道及紫下大桥运往大坝填筑或水文站 1#、2#堆碴(料)场。以上道...
