水电站导流度汛方案调整研究报告

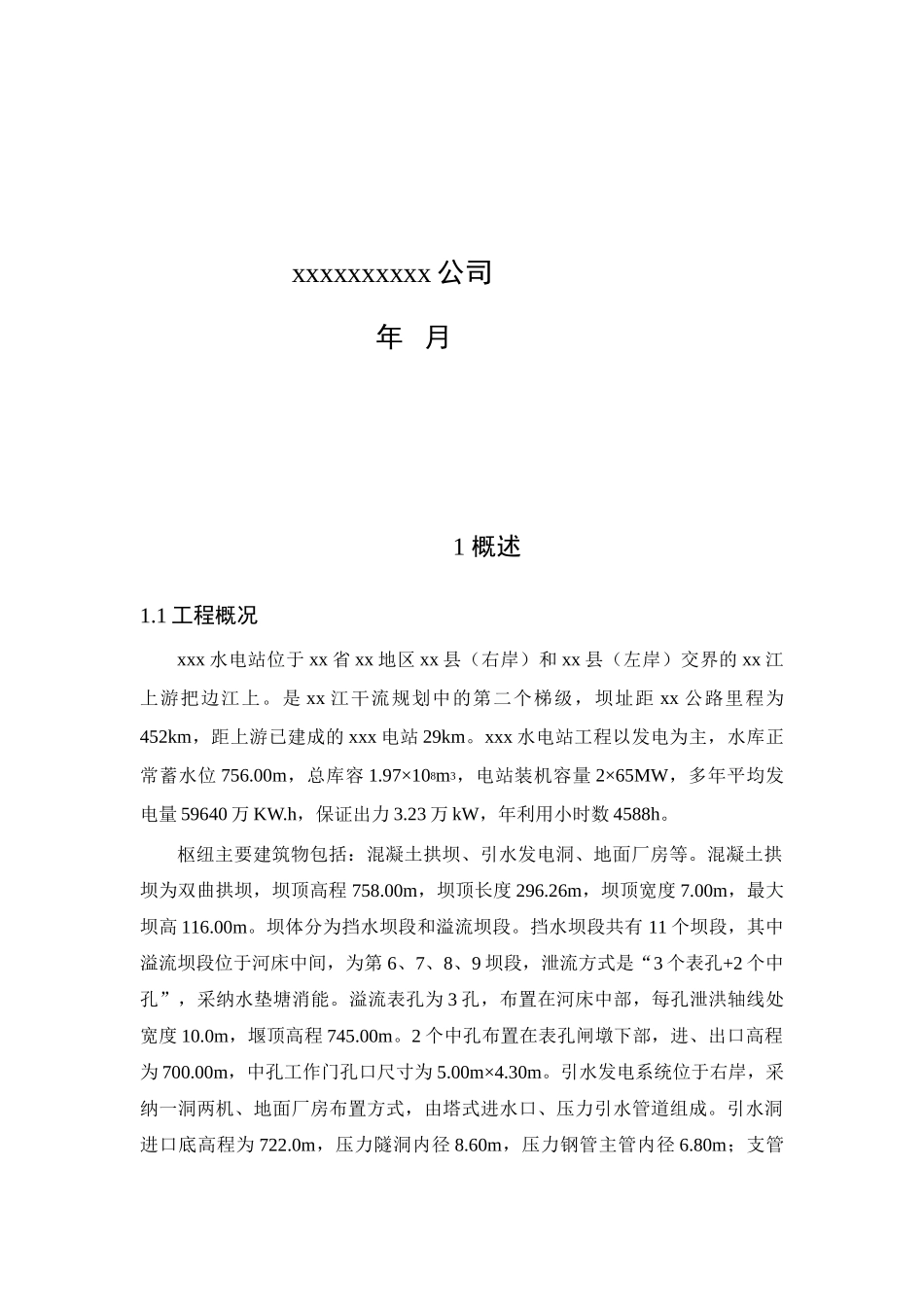

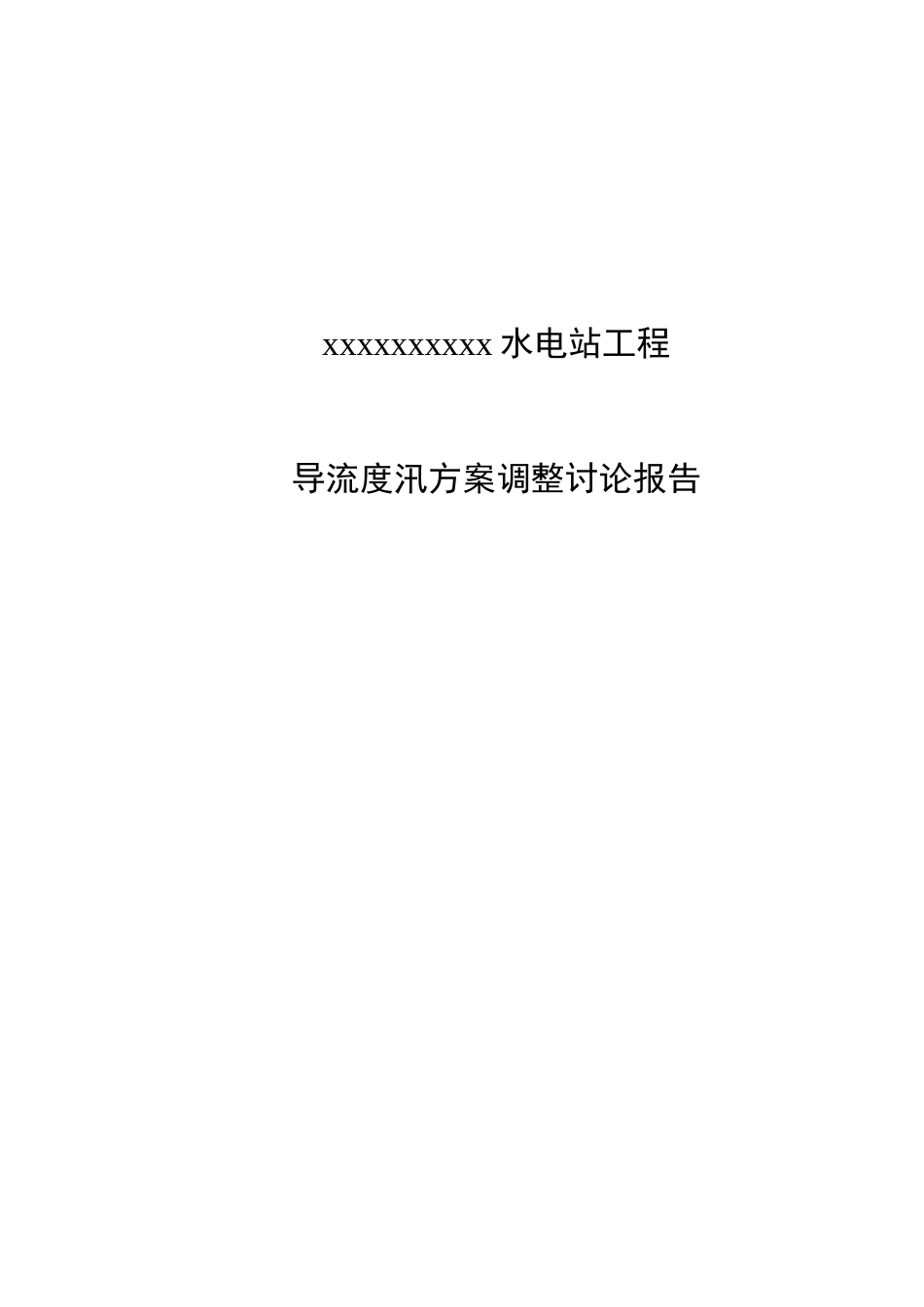

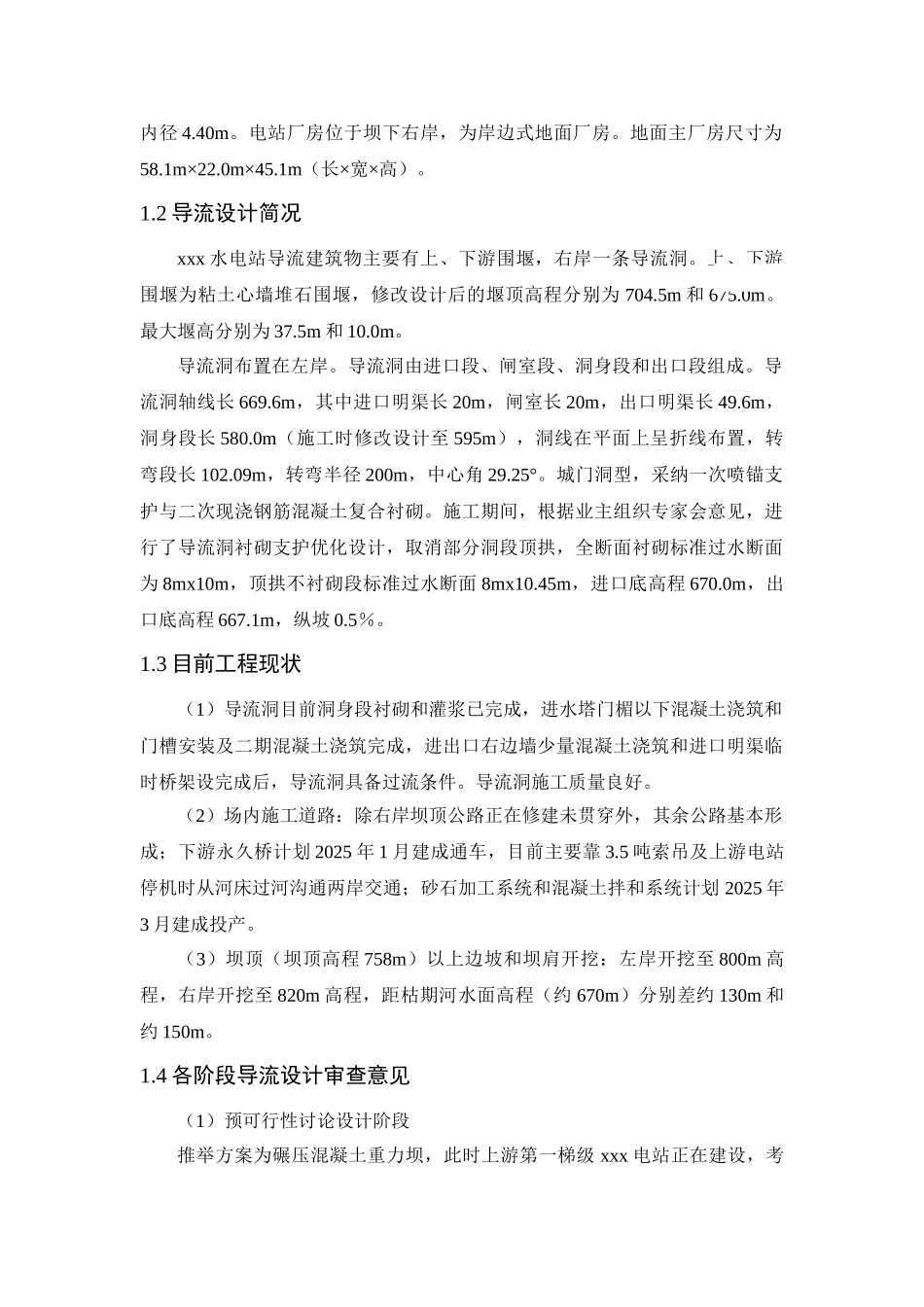

xxxxxxxxxx 水电站工程导流度汛方案调整讨论报告xxxxxxxxxx 公司年 月1 概述1.1 工程概况xxx 水电站位于 xx 省 xx 地区 xx 县（右岸）和 xx 县（左岸）交界的 xx 江上游把边江上。是 xx 江干流规划中的第二个梯级，坝址距 xx 公路里程为452km，距上游已建成的 xxx 电站 29km。xxx 水电站工程以发电为主，水库正常蓄水位 756.00m，总库容 1.97×108m3，电站装机容量 2×65MW，多年平均发电量 59640 万 KW.h，保证出力 3.23 万 kW，年利用小时数 4588h。枢纽主要建筑物包括：混凝土拱坝、引水发电洞、地面厂房等。混凝土拱坝为双曲拱坝，坝顶高程 758.00m，坝顶长度 296.26m，坝顶宽度 7.00m，最大坝高 116.00m。坝体分为挡水坝段和溢流坝段。挡水坝段共有 11 个坝段，其中溢流坝段位于河床中间，为第 6、7、8、9 坝段，泄流方式是“3 个表孔+2 个中孔”，采纳水垫塘消能。溢流表孔为 3 孔，布置在河床中部，每孔泄洪轴线处宽度 10.0m，堰顶高程 745.00m。2 个中孔布置在表孔闸墩下部，进、出口高程为 700.00m，中孔工作门孔口尺寸为 5.00m×4.30m。引水发电系统位于右岸，采纳一洞两机、地面厂房布置方式，由塔式进水口、压力引水管道组成。引水洞进口底高程为 722.0m，压力隧洞内径 8.60m，压力钢管主管内径 6.80m；支管内径 4.40m。电站厂房位于坝下右岸，为岸边式地面厂房。地面主厂房尺寸为58.1m×22.0m×45.1m（长×宽×高）。1.2 导流设计简况xxx 水电站导流建筑物主要有上、下游围堰，右岸一条导流洞。上、下游围堰为粘土心墙堆石围堰，修改设计后的堰顶高程分别为 704.5m 和 675.0m。最大堰高分别为 37.5m 和 10.0m。导流洞布置在左岸。导流洞由进口段、闸室段、洞身段和出口段组成。导流洞轴线长 669.6m，其中进口明渠长 20m，闸室长 20m，出口明渠长 49.6m，洞身段长 580.0m（施工时修改设计至 595m），洞线在平面上呈折线布置，转弯段长 102.09m，转弯半径 200m，中心角 29.25°。城门洞型，采纳一次喷锚支护与二次现浇钢筋混凝土复合衬砌。施工期间，根据业主组织专家会意见，进行了导流洞衬砌支护优化设计，取消部分洞段顶拱，全断面衬砌标准过水断面为 8mx10m，顶拱不衬砌段标准过水断面 8mx10.45m，进口底高程 670.0m，出口底高程 667.1m，纵坡 0.5％。1.3 目前工程现状（1）导流洞目前洞身段衬砌和灌浆已完成，进水塔门楣以下混凝土浇筑和门槽安装...
