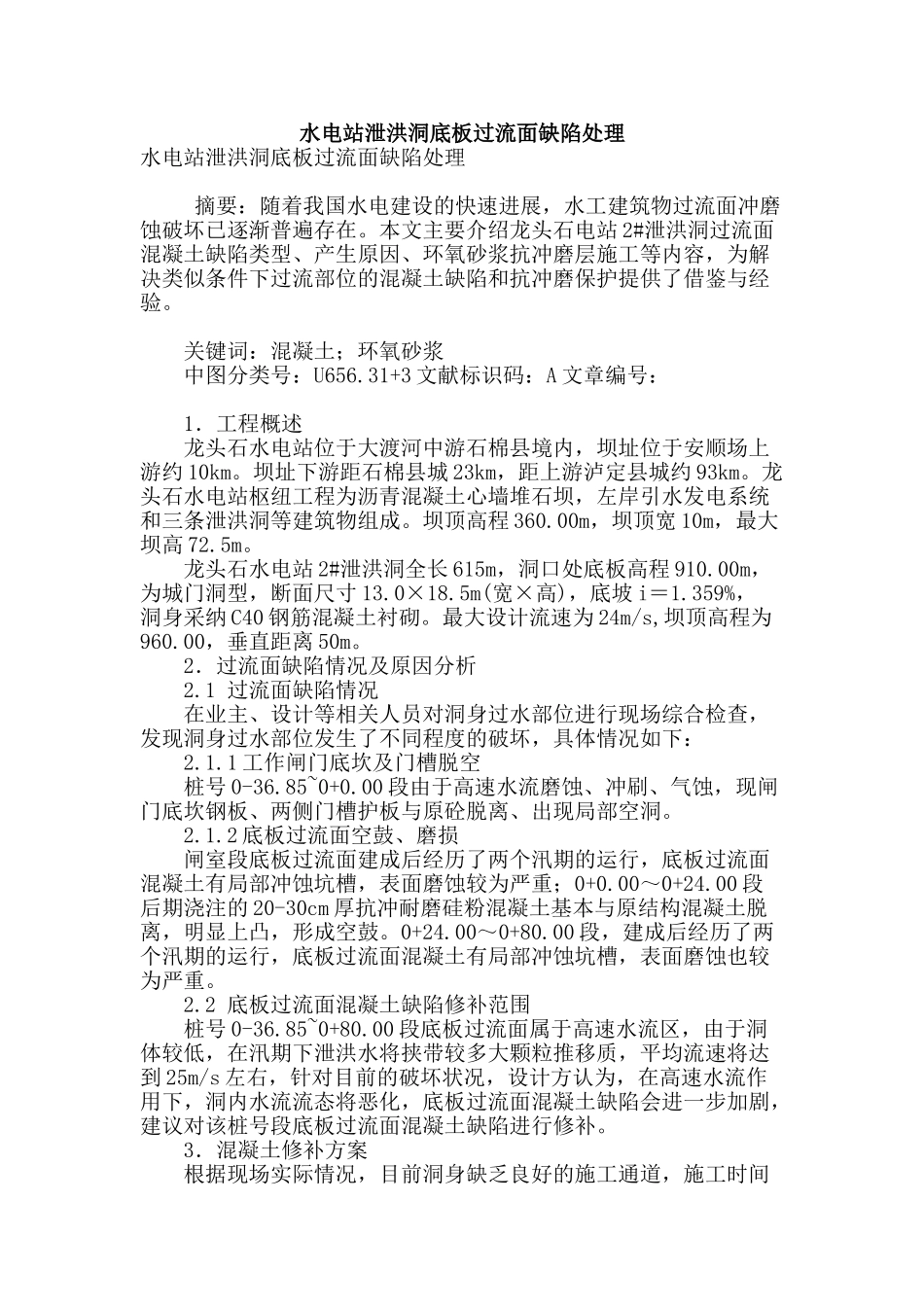

水电站泄洪洞底板过流面缺陷处理

水电站泄洪洞底板过流面缺陷处理水电站泄洪洞底板过流面缺陷处理 摘要：随着我国水电建设的快速进展，水工建筑物过流面冲磨蚀破坏已逐渐普遍存在。本文主要介绍龙头石电站 2#泄洪洞过流面混凝土缺陷类型、产生原因、环氧砂浆抗冲磨层施工等内容，为解决类似条件下过流部位的混凝土缺陷和抗冲磨保护提供了借鉴与经验。 关键词：混凝土；环氧砂浆 中图分类号：U656.31+3 文献标识码：A 文章编号： 1．工程概述 龙头石水电站位于大渡河中游石棉县境内，坝址位于安顺场上游约 10km。坝址下游距石棉县城 23km，距上游泸定县城约 93km。龙头石水电站枢纽工程为沥青混凝土心墙堆石坝，左岸引水发电系统和三条泄洪洞等建筑物组成。坝顶高程 360.00m，坝顶宽 10m，最大坝高 72.5m。 龙头石水电站 2#泄洪洞全长 615m，洞口处底板高程 910.00m，为城门洞型，断面尺寸 13.0×18.5m(宽×高)，底坡 i＝1.359%， 洞身采纳 C40 钢筋混凝土衬砌。最大设计流速为 24m/s,坝顶高程为960.00，垂直距离 50m。 2．过流面缺陷情况及原因分析 2.1 过流面缺陷情况 在业主、设计等相关人员对洞身过水部位进行现场综合检查，发现洞身过水部位发生了不同程度的破坏，具体情况如下： 2.1.1 工作闸门底坎及门槽脱空 桩号 0-36.85~0+0.00 段由于高速水流磨蚀、冲刷、气蚀，现闸门底坎钢板、两侧门槽护板与原砼脱离、出现局部空洞。 2.1.2 底板过流面空鼓、磨损 闸室段底板过流面建成后经历了两个汛期的运行，底板过流面混凝土有局部冲蚀坑槽，表面磨蚀较为严重；0+0.00～0+24.00 段后期浇注的 20-30cm 厚抗冲耐磨硅粉混凝土基本与原结构混凝土脱离，明显上凸，形成空鼓。0+24.00～0+80.00 段，建成后经历了两个汛期的运行，底板过流面混凝土有局部冲蚀坑槽，表面磨蚀也较为严重。 2.2 底板过流面混凝土缺陷修补范围 桩号 0-36.85~0+80.00 段底板过流面属于高速水流区，由于洞体较低，在汛期下泄洪水将挟带较多大颗粒推移质，平均流速将达到 25m/s 左右，针对目前的破坏状况，设计方认为，在高速水流作用下，洞内水流流态将恶化，底板过流面混凝土缺陷会进一步加剧，建议对该桩号段底板过流面混凝土缺陷进行修补。 3．混凝土修补方案 根据现场实际情况，目前洞身缺乏良好的施工通道，施工时间紧迫，进行系统原型修复比较困难。经过业主、设计等单位反复协商讨论，决定以保护目前的过水通道，使其在过水时不至于发生进一步破坏为原...
