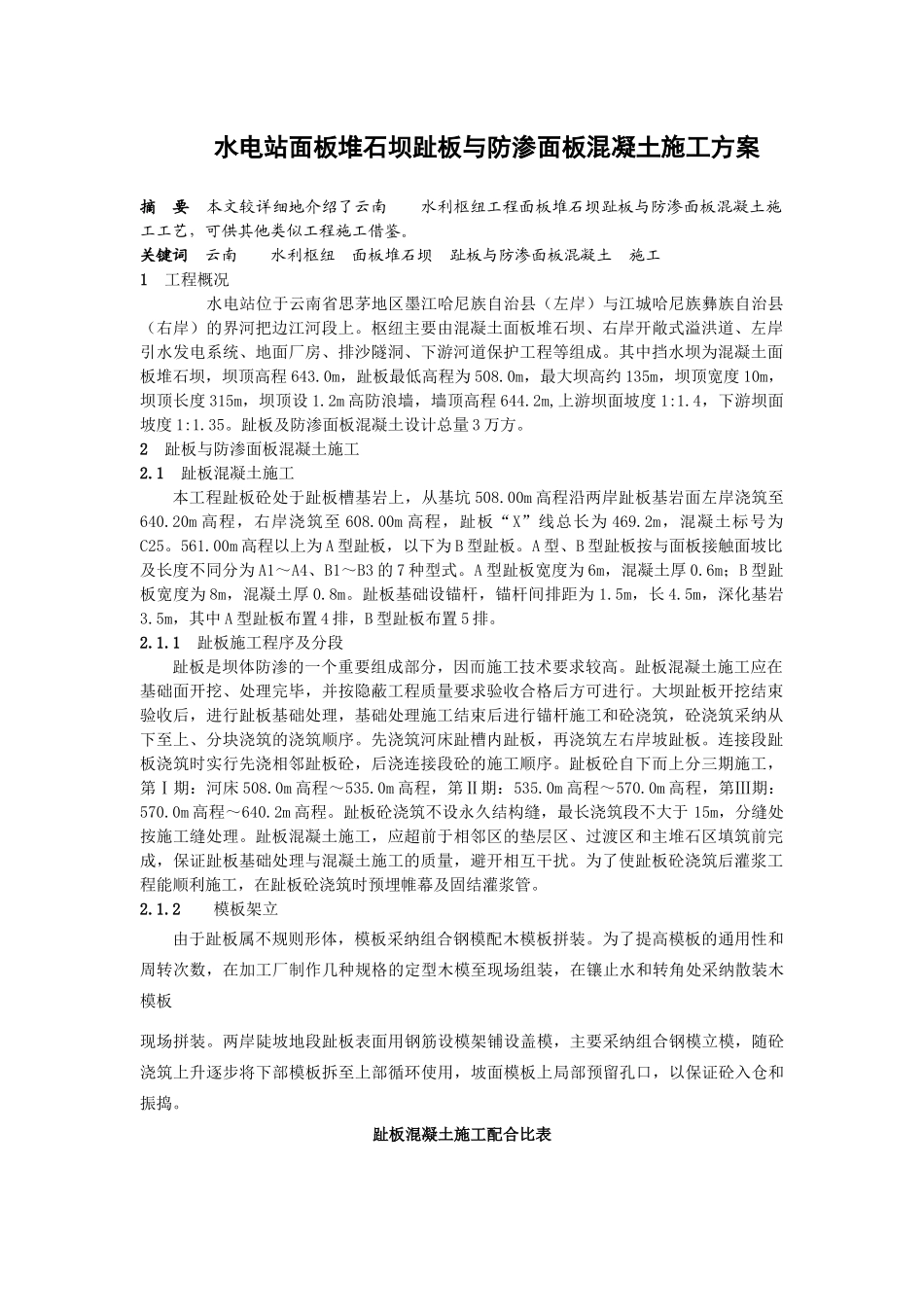

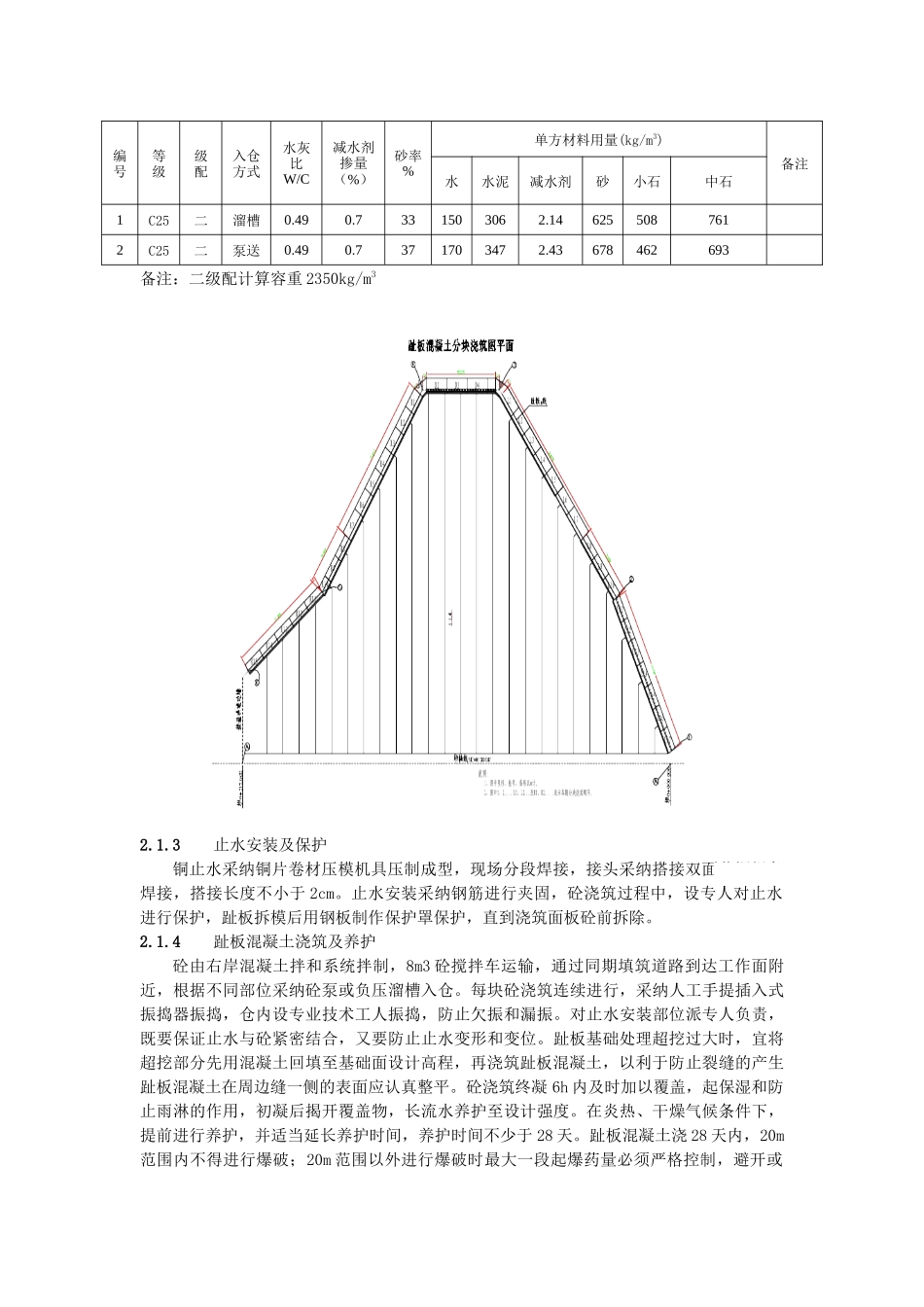

水电站面板堆石坝趾板与防渗面板混凝土施工方案 摘 要 本文较详细地介绍了云南 水利枢纽工程面板堆石坝趾板与防渗面板混凝土施工工艺，可供其他类似工程施工借鉴。关键词 云南 水利枢纽 面板堆石坝 趾板与防渗面板混凝土 施工1 工程概况 水电站位于云南省思茅地区墨江哈尼族自治县（左岸）与江城哈尼族彝族自治县（右岸）的界河把边江河段上。枢纽主要由混凝土面板堆石坝、右岸开敞式溢洪道、左岸引水发电系统、地面厂房、排沙隧洞、下游河道保护工程等组成。其中挡水坝为混凝土面板堆石坝，坝顶高程 643.0m，趾板最低高程为 508.0m，最大坝高约 135m，坝顶宽度 10m，坝顶长度 315m，坝顶设 1.2m 高防浪墙，墙顶高程 644.2m,上游坝面坡度 1:1.4，下游坝面坡度 1:1.35。趾板及防渗面板混凝土设计总量 3 万方。2 趾板与防渗面板混凝土施工2.1 趾板混凝土施工本工程趾板砼处于趾板槽基岩上，从基坑 508.00m 高程沿两岸趾板基岩面左岸浇筑至640.20m 高程，右岸浇筑至 608.00m 高程，趾板“X”线总长为 469.2m，混凝土标号为C25。561.00m 高程以上为 A 型趾板，以下为 B 型趾板。A 型、B 型趾板按与面板接触面坡比及长度不同分为 A1～A4、B1～B3 的 7 种型式。A 型趾板宽度为 6m，混凝土厚 0.6m；B 型趾板宽度为 8m，混凝土厚 0.8m。趾板基础设锚杆，锚杆间排距为 1.5m，长 4.5m，深化基岩3.5m，其中 A 型趾板布置 4 排，B 型趾板布置 5 排。2.1.1 趾板施工程序及分段趾板是坝体防渗的一个重要组成部分，因而施工技术要求较高。趾板混凝土施工应在基础面开挖、处理完毕，并按隐蔽工程质量要求验收合格后方可进行。大坝趾板开挖结束验收后，进行趾板基础处理，基础处理施工结束后进行锚杆施工和砼浇筑，砼浇筑采纳从下至上、分块浇筑的浇筑顺序。先浇筑河床趾槽内趾板，再浇筑左右岸坡趾板。连接段趾板浇筑时实行先浇相邻趾板砼，后浇连接段砼的施工顺序。趾板砼自下而上分三期施工，第Ⅰ期：河床 508.0m 高程～535.0m 高程，第Ⅱ期：535.0m 高程～570.0m 高程，第Ⅲ期：570.0m 高程～640.2m 高程。趾板砼浇筑不设永久结构缝，最长浇筑段不大于 15m，分缝处按施工缝处理。趾板混凝土施工，应超前于相邻区的垫层区、过渡区和主堆石区填筑前完成，保证趾板基础处理与混凝土施工的质量，避开相互干扰。为了使趾板砼浇筑后灌浆工程能顺利施工，在趾板砼浇筑时预埋帷幕及固结灌浆管。2.1.2...
