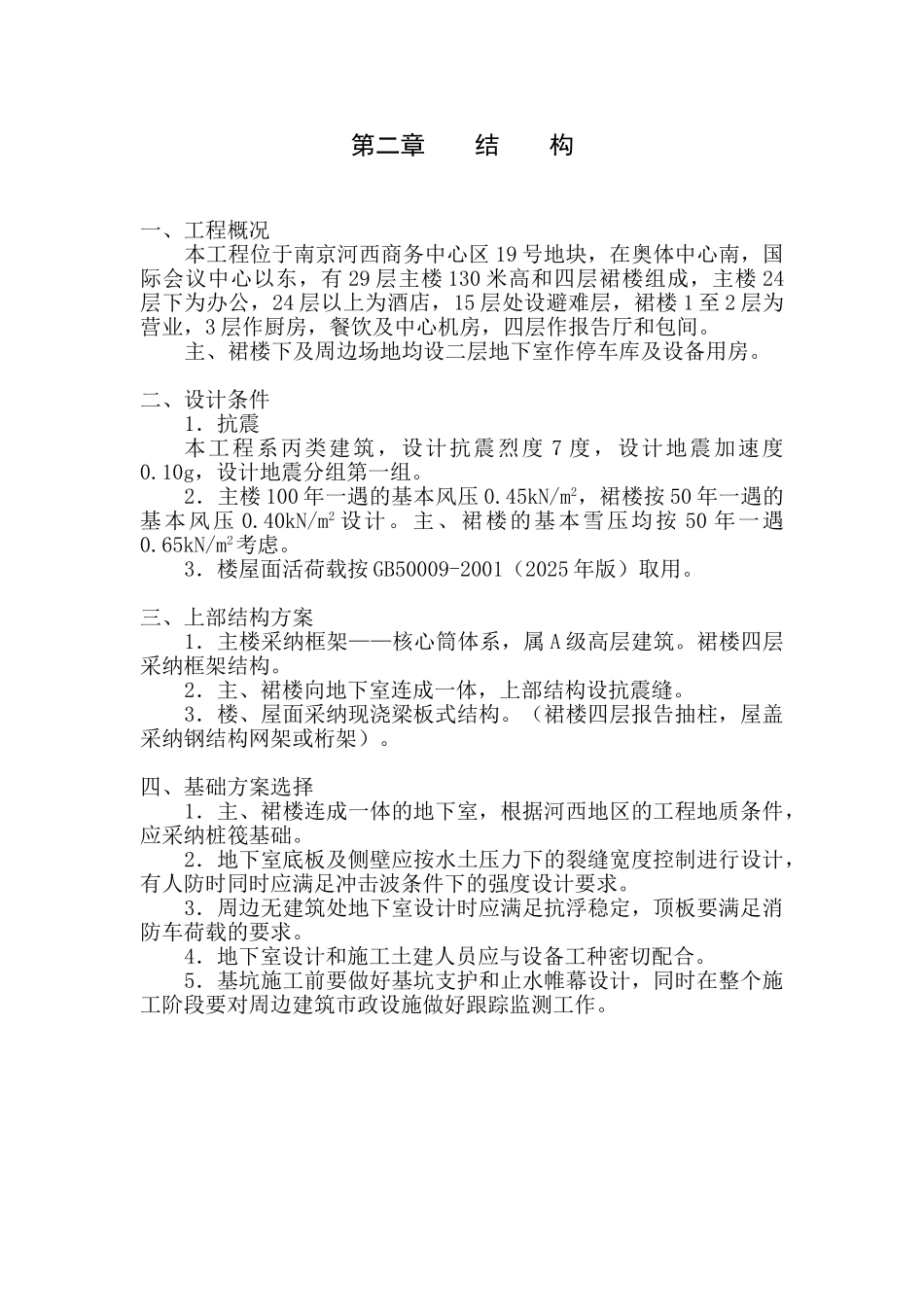

第二章 结 构一、工程概况本工程位于南京河西商务中心区 19 号地块，在奥体中心南，国际会议中心以东，有 29 层主楼 130 米高和四层裙楼组成，主楼 24层下为办公，24 层以上为酒店，15 层处设避难层，裙楼 1 至 2 层为营业，3 层作厨房，餐饮及中心机房，四层作报告厅和包间。主、裙楼下及周边场地均设二层地下室作停车库及设备用房。二、设计条件1．抗震本工程系丙类建筑，设计抗震烈度 7 度，设计地震加速度0.10g，设计地震分组第一组。2．主楼 100 年一遇的基本风压 0.45kN/m2，裙楼按 50 年一遇的基本风压 0.40kN/m2 设计。主、裙楼的基本雪压均按 50 年一遇0.65kN/m2考虑。3．楼屋面活荷载按 GB50009-2001（2025 年版）取用。三、上部结构方案1．主楼采纳框架——核心筒体系，属 A 级高层建筑。裙楼四层采纳框架结构。2．主、裙楼向地下室连成一体，上部结构设抗震缝。3．楼、屋面采纳现浇梁板式结构。（裙楼四层报告抽柱，屋盖采纳钢结构网架或桁架）。四、基础方案选择1．主、裙楼连成一体的地下室，根据河西地区的工程地质条件，应采纳桩筏基础。2．地下室底板及侧壁应按水土压力下的裂缝宽度控制进行设计，有人防时同时应满足冲击波条件下的强度设计要求。3．周边无建筑处地下室设计时应满足抗浮稳定，顶板要满足消防车荷载的要求。4．地下室设计和施工土建人员应与设备工种密切配合。5．基坑施工前要做好基坑支护和止水帷幕设计，同时在整个施工阶段要对周边建筑市政设施做好跟踪监测工作。第三章 给水排水一、设计依据1．江苏省农村信用联社综合楼设计招标书；2．建筑专业提供的设计图纸；3．有关设计法律规范。二、给水设计1．水源由城市给水管网供给，从市政环状给水管上接入二根引入管。均为 DN200。2．用水量最高日生活用水量为 430m3/d，包括生活饮用水、绿化用水以及冲洗汽车库地面用水。3．水池生活与消防水池分开设置。生活水池容量 80m3，消防水池容量576m3。水池设在地下二层。4．屋顶水箱生活水箱与消防水箱分开设置。生活水箱设在主楼建筑屋顶，容积为 30m3；消防水箱容积为 18m3，设在主楼建筑屋顶。5．冷水给水系统采纳分区给水系统。地下层及地上 1~4 层由市政给水管网直接供水，其它各层由屋顶水箱及由屋顶水箱经减压阀减压后供水，以使每区最低卫生器具配件处的静水压不超过 0.35MPa（宾馆部分）和 0.45MPa（其他部分）。设 2 台生活水泵，一用一备。生活水泵设在地下二层...
