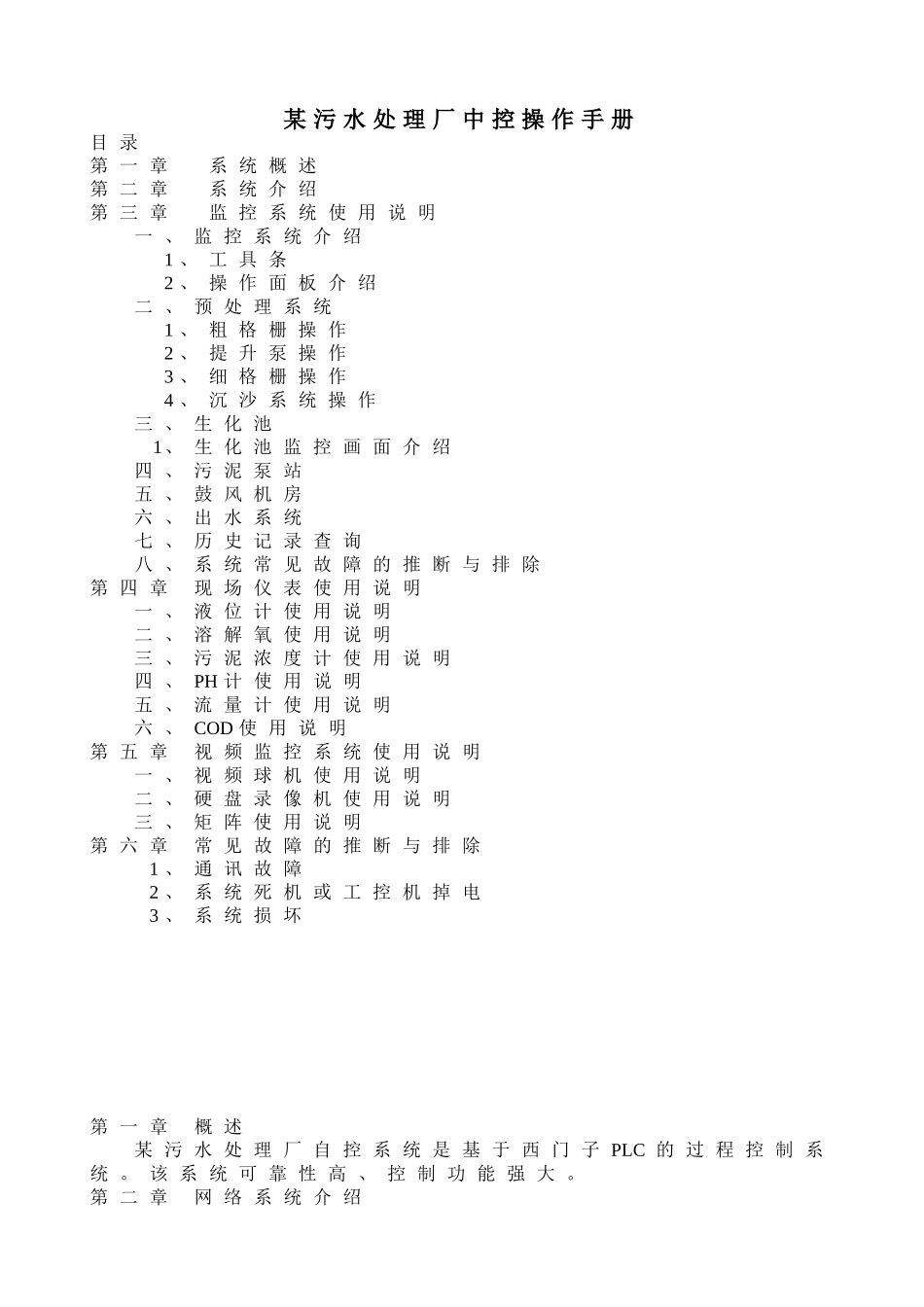

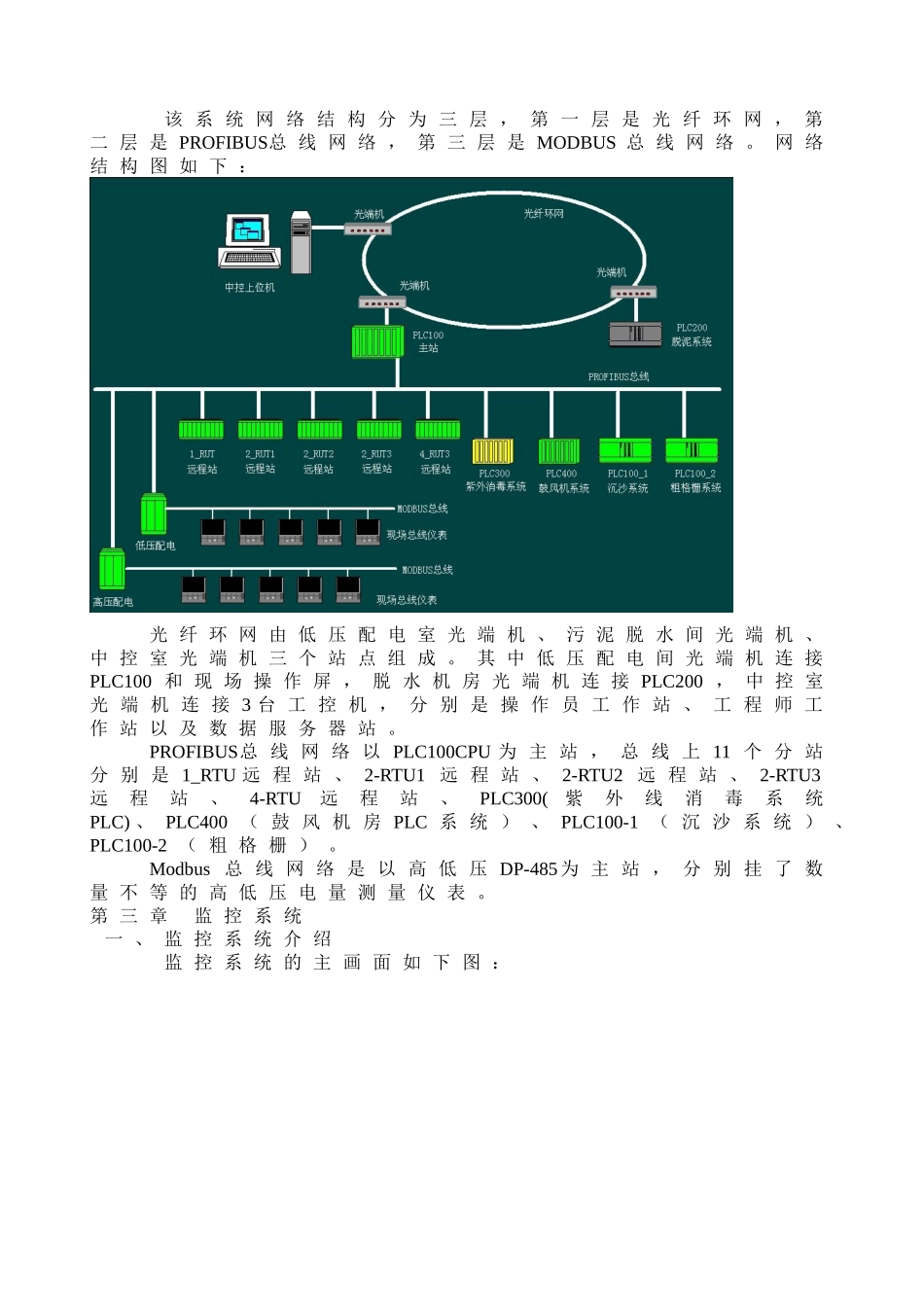

某 污 水 处 理 厂 中 控 操 作 手 册目 录第 一 章 系 统 概 述第 二 章 系 统 介 绍第 三 章 监 控 系 统 使 用 说 明一 、 监 控 系 统 介 绍1 、 工 具 条2 、 操 作 面 板 介 绍二 、 预 处 理 系 统1 、 粗 格 栅 操 作2 、 提 升 泵 操 作3 、 细 格 栅 操 作4 、 沉 沙 系 统 操 作三 、 生 化 池 1、 生 化 池 监 控 画 面 介 绍四 、 污 泥 泵 站五 、 鼓 风 机 房六 、 出 水 系 统七 、 历 史 记 录 查 询八 、 系 统 常 见 故 障 的 推 断 与 排 除第 四 章 现 场 仪 表 使 用 说 明一 、 液 位 计 使 用 说 明二 、 溶 解 氧 使 用 说 明三 、 污 泥 浓 度 计 使 用 说 明四 、 PH 计 使 用 说 明五 、 流 量 计 使 用 说 明六 、 COD 使 用 说 明第 五 章 视 频 监 控 系 统 使 用 说 明一 、 视 频 球 机 使 用 说 明二 、 硬 盘 录 像 机 使 用 说 明三 、 矩 阵 使 用 说 明第 六 章 常 见 故 障 的 推 断 与 排 除1 、 通 讯 故 障2 、 系 统 死 机 或 工 控 机 掉 电3 、 系 统 损 坏第 一 章 概 述 某 污 水 处 理 厂 自 控 系 统 是 基 于 西 门 子 PLC 的 过 程 控 制 系统 。 该 系 统 可 靠 性 高 、 控 制 功 能 强 大 。第 二 章 网 络 系 统 介 绍该 系 统 网 络 结 构 分 为 三 层 ， 第 一 层 是 光 纤 环 网 ， 第二 层 是 PROFIBUS总 线 网 络 ， 第 三 层 是 MODBUS 总 线 网 络 。 网 络结 构 图 如 下 ：光 纤 环 网 由 低 压 配 电 室 光 端 机 、 污 泥 脱 水 间 光 端 机 、中 控 室 光 端 机 三 个 站 点 组 成 。 其 中 低 压 配 电 间 光 端 机 连 接PLC100 和 现 场 操 作 屏 ， 脱 水 机 房 光 端 机 连 接 PLC200 ， 中 控 室光 端 机 连 接 3 台 工 控 机 ， 分 别 是 操 作 员 工 作 站 、 工 程 师 工作 站 以 及 数 据 服 务 器 站 。PROFIBUS总 线 网 络 以 PLC100CPU 为 主 站 ， 总 线 上...
