污水水力计算说明书

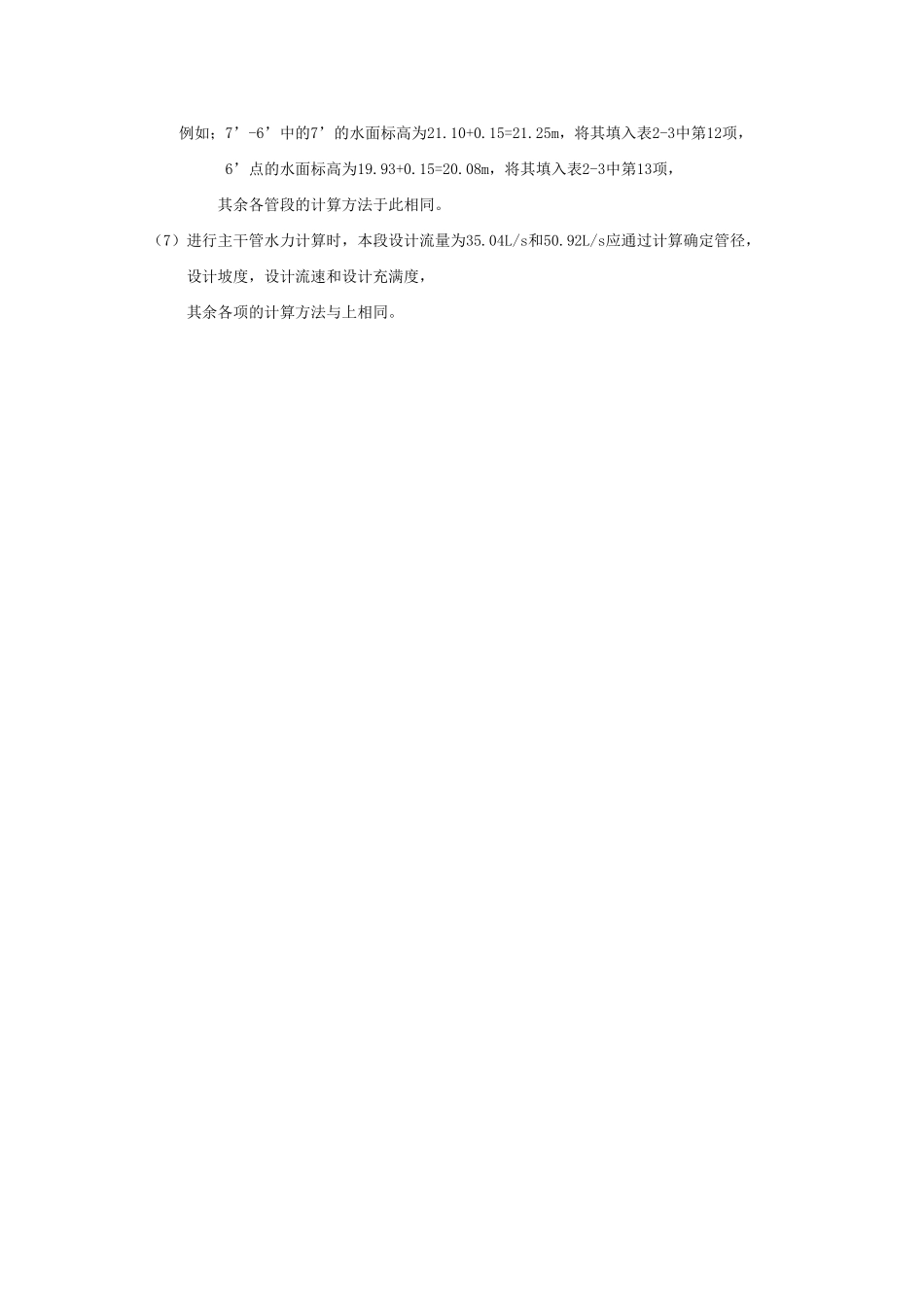

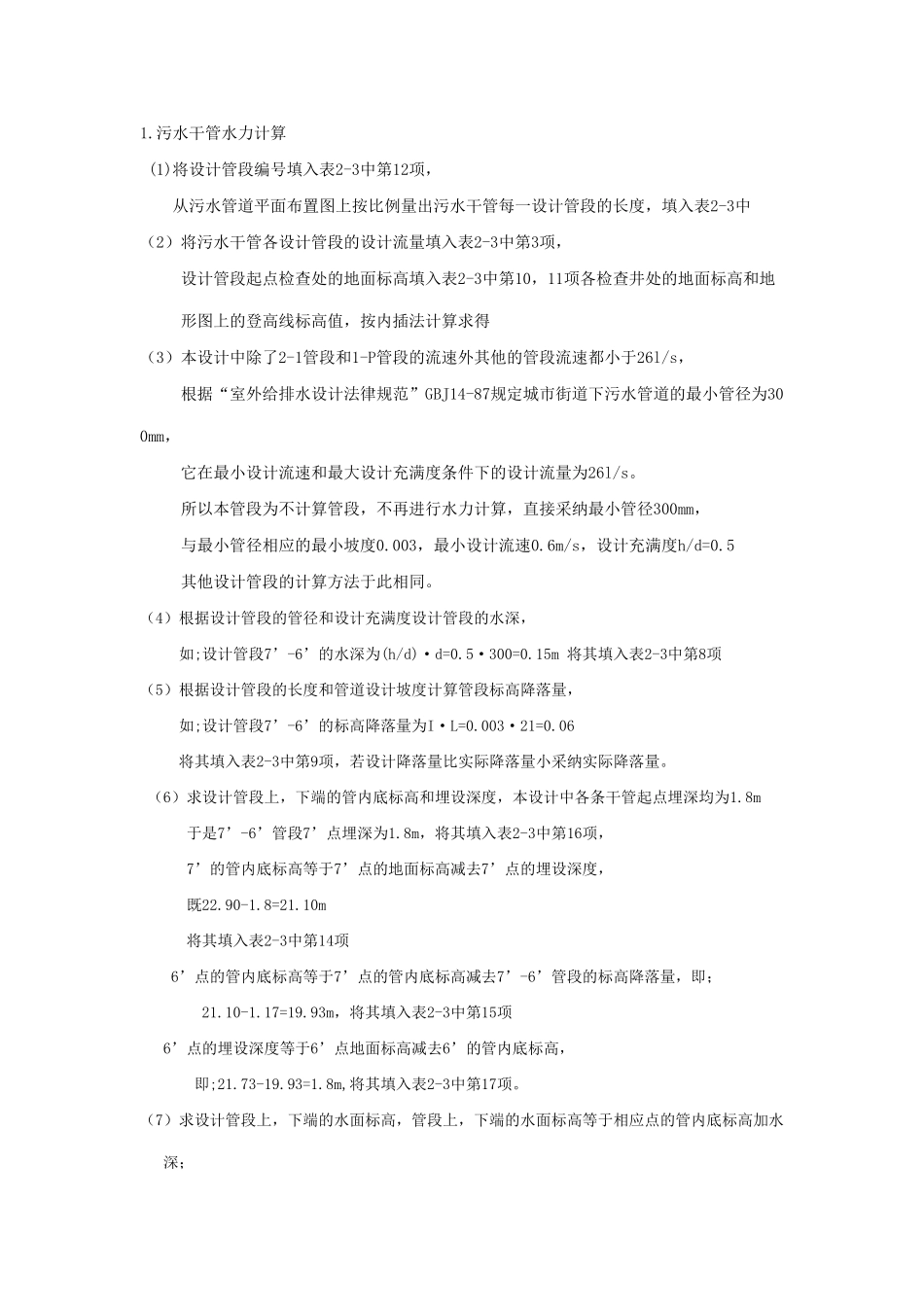

1.污水干管水力计算 (1)将设计管段编号填入表2-3中第12项，从污水管道平面布置图上按比例量出污水干管每一设计管段的长度，填入表2-3中（2）将污水干管各设计管段的设计流量填入表2-3中第3项，设计管段起点检查处的地面标高填入表2-3中第10，11项各检查井处的地面标高和地形图上的登高线标高值，按内插法计算求得（3）本设计中除了2-1管段和1-P管段的流速外其他的管段流速都小于26l/s， 根据“室外给排水设计法律规范”GBJ14-87规定城市街道下污水管道的最小管径为300mm，它在最小设计流速和最大设计充满度条件下的设计流量为26l/s。所以本管段为不计算管段，不再进行水力计算，直接采纳最小管径300mm，与最小管径相应的最小坡度0.003，最小设计流速0.6m/s，设计充满度h/d=0.5 其他设计管段的计算方法于此相同。（4）根据设计管段的管径和设计充满度设计管段的水深，如;设计管段7’-6’的水深为(h/d)·d=0.5·300=0.15m 将其填入表2-3中第8项（5）根据设计管段的长度和管道设计坡度计算管段标高降落量，如;设计管段7’-6’的标高降落量为I·L=0.003·21=0.06 将其填入表2-3中第9项，若设计降落量比实际降落量小采纳实际降落量。 （6）求设计管段上，下端的管内底标高和埋设深度，本设计中各条干管起点埋深均为1.8m于是7’-6’管段7’点埋深为1.8m，将其填入表2-3中第16项， 7’的管内底标高等于7’点的地面标高减去7’点的埋设深度，既22.90-1.8=21.10m将其填入表2-3中第14项 6’点的管内底标高等于7’点的管内底标高减去7’-6’管段的标高降落量，即； 21.10-1.17=19.93m，将其填入表2-3中第15项 6’点的埋设深度等于6’点地面标高减去6’的管内底标高， 即;21.73-19.93=1.8m,将其填入表2-3中第17项。（7）求设计管段上，下端的水面标高，管段上，下端的水面标高等于相应点的管内底标高加水深； 例如；7’-6’中的7’的水面标高为21.10+0.15=21.25m，将其填入表2-3中第12项， 6’点的水面标高为19.93+0.15=20.08m，将其填入表2-3中第13项，其余各管段的计算方法于此相同。 （7）进行主干管水力计算时，本段设计流量为35.04L/s和50.92L/s应通过计算确定管径， 设计坡度，设计流速和设计充满度， 其余各项的计算方法与上相同。
