污水管工程拖管法施工组织设计方案

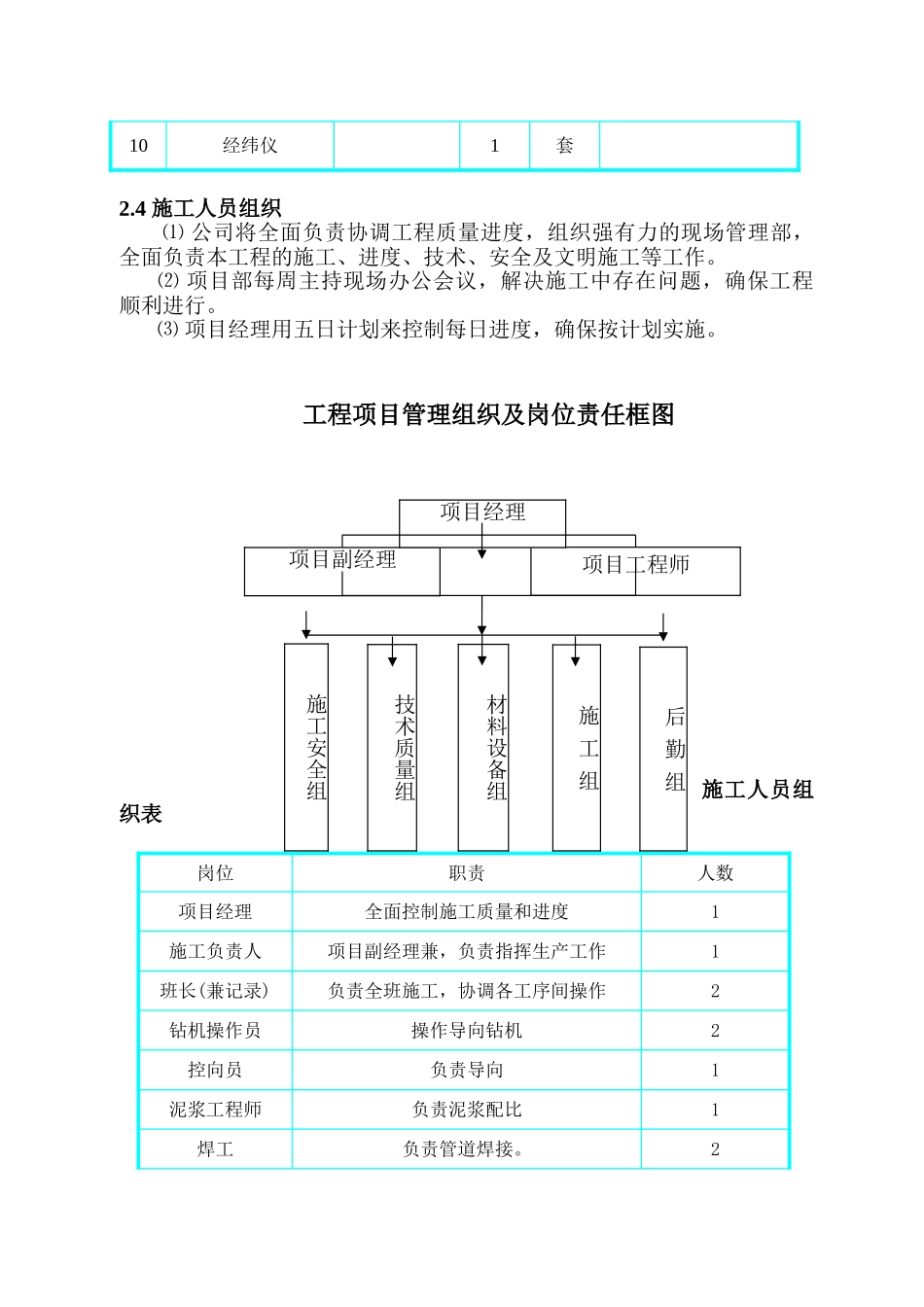

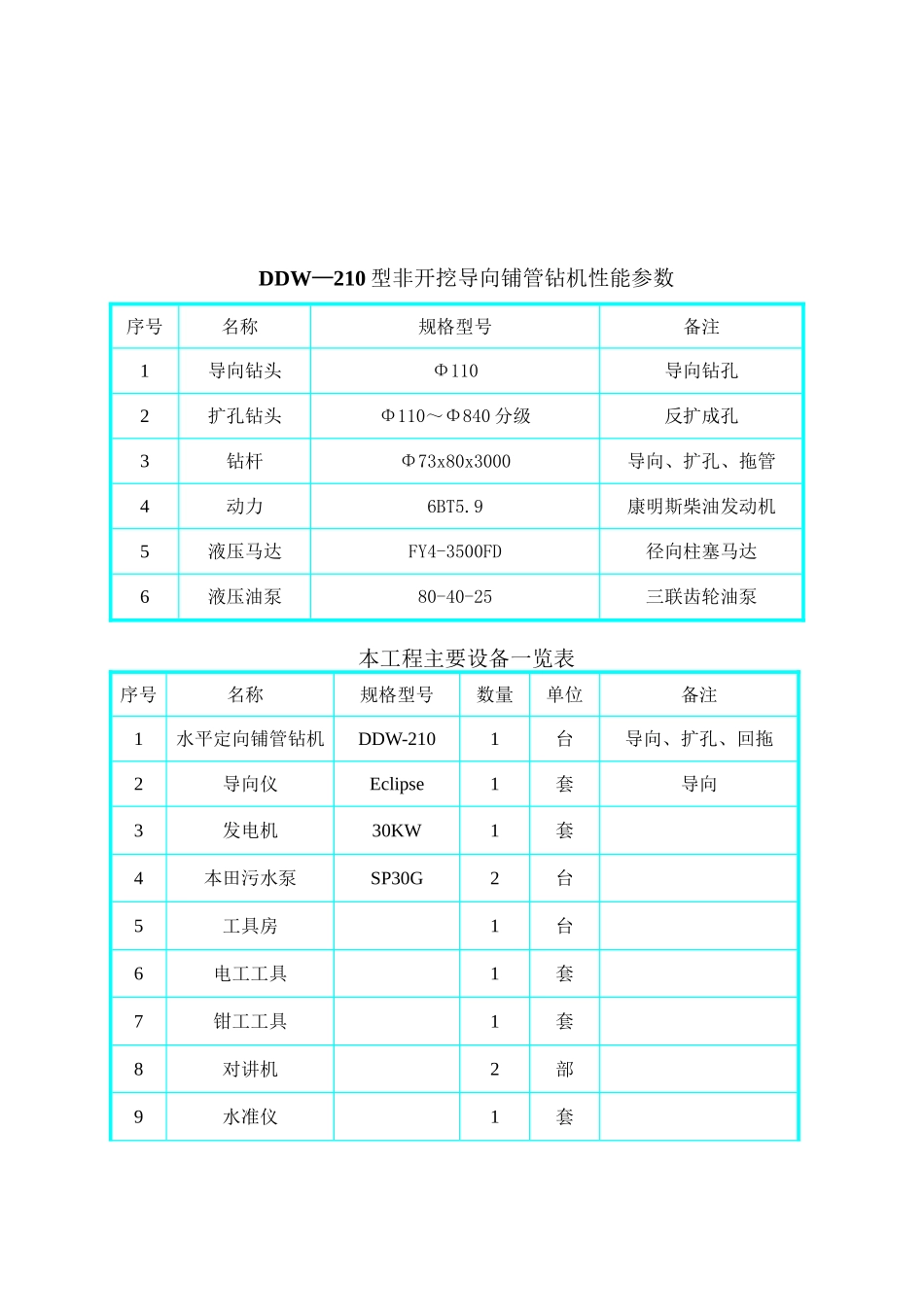

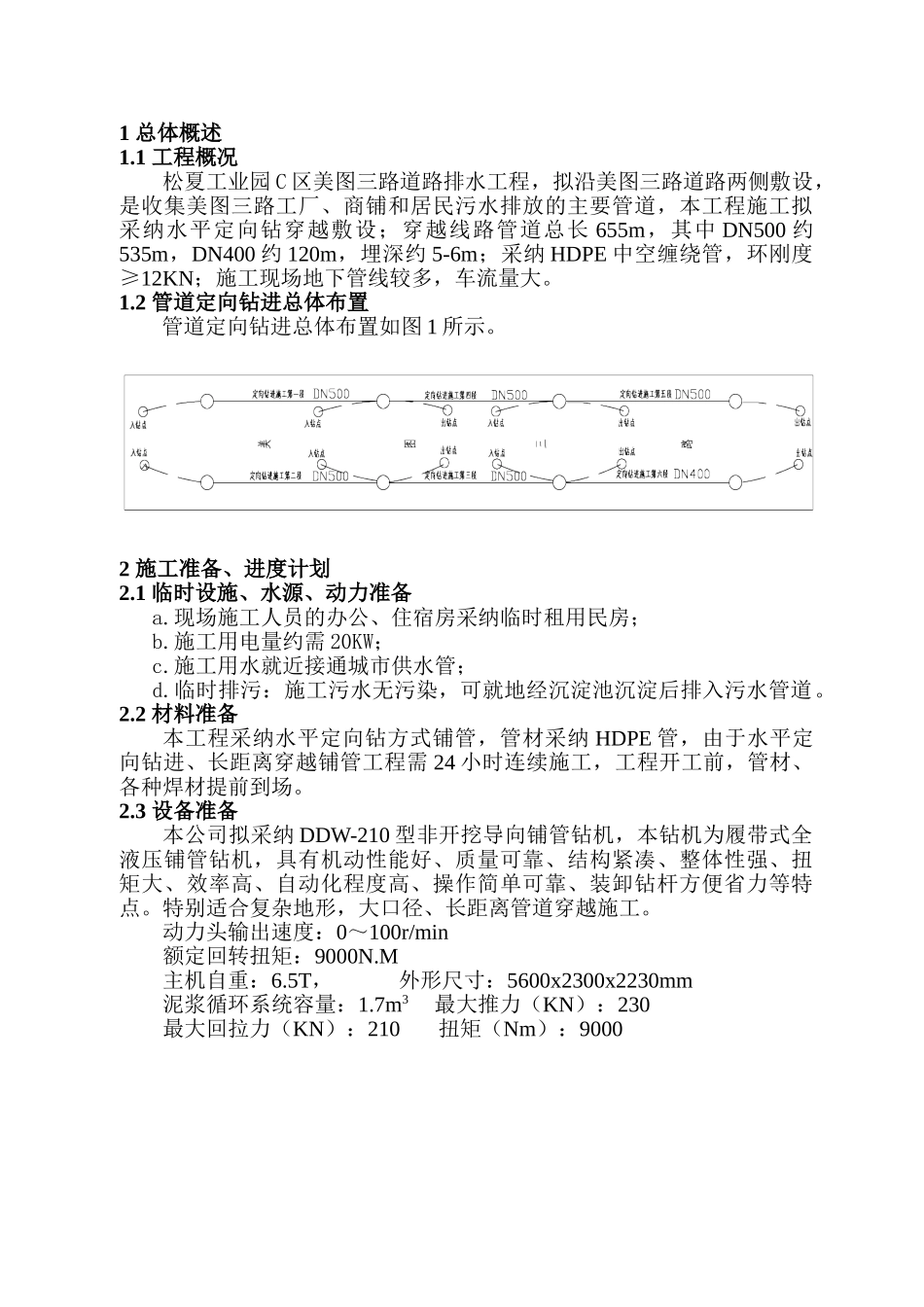

1 总体概述1.1 工程概况松夏工业园 C 区美图三路道路排水工程，拟沿美图三路道路两侧敷设，是收集美图三路工厂、商铺和居民污水排放的主要管道，本工程施工拟采纳水平定向钻穿越敷设；穿越线路管道总长 655m，其中 DN500 约535m，DN400 约 120m，埋深约 5-6m；采纳 HDPE 中空缠绕管，环刚度≥12KN；施工现场地下管线较多，车流量大。1.2 管道定向钻进总体布置管道定向钻进总体布置如图 1 所示。2 施工准备、进度计划2.1 临时设施、水源、动力准备a.现场施工人员的办公、住宿房采纳临时租用民房；b.施工用电量约需 20KW；c.施工用水就近接通城市供水管；d.临时排污：施工污水无污染，可就地经沉淀池沉淀后排入污水管道。2.2 材料准备本工程采纳水平定向钻方式铺管，管材采纳 HDPE 管，由于水平定向钻进、长距离穿越铺管工程需 24 小时连续施工，工程开工前，管材、各种焊材提前到场。2.3 设备准备本公司拟采纳 DDW-210 型非开挖导向铺管钻机，本钻机为履带式全液压铺管钻机，具有机动性能好、质量可靠、结构紧凑、整体性强、扭矩大、效率高、自动化程度高、操作简单可靠、装卸钻杆方便省力等特点。特别适合复杂地形，大口径、长距离管道穿越施工。动力头输出速度：0～100r/min额定回转扭矩：9000N.M主机自重：6.5T， 外形尺寸：5600x2300x2230mm泥浆循环系统容量：1.7m3 最大推力（KN）：230最大回拉力（KN）：210 扭矩（Nm）：9000DDW—210 型非开挖导向铺管钻机性能参数序号名称规格型号备注1导向钻头Φ110导向钻孔2扩孔钻头Φ110～Φ840 分级反扩成孔3钻杆Φ73x80x3000导向、扩孔、拖管4动力6BT5.9康明斯柴油发动机5液压马达FY4-3500FD径向柱塞马达6液压油泵80-40-25三联齿轮油泵本工程主要设备一览表序号名称规格型号数量单位备注1水平定向铺管钻机DDW-2101台导向、扩孔、回拖2导向仪Eclipse1套导向3发电机30KW1套4本田污水泵SP30G2台5工具房1台6电工工具1套7钳工工具1套8对讲机2部9水准仪1套10经纬仪1套2.4 施工人员组织⑴ 公司将全面负责协调工程质量进度，组织强有力的现场管理部，全面负责本工程的施工、进度、技术、安全及文明施工等工作。⑵ 项目部每周主持现场办公会议，解决施工中存在问题，确保工程顺利进行。⑶ 项目经理用五日计划来控制每日进度，确保按计划实施。工程项目管理组织及岗位责任框图施工人员组织表岗位职责人数项目经理全面控制施工质量和进度1施工负责人项目副经理兼，负责指挥生...
