污水管网管道施工技术交底

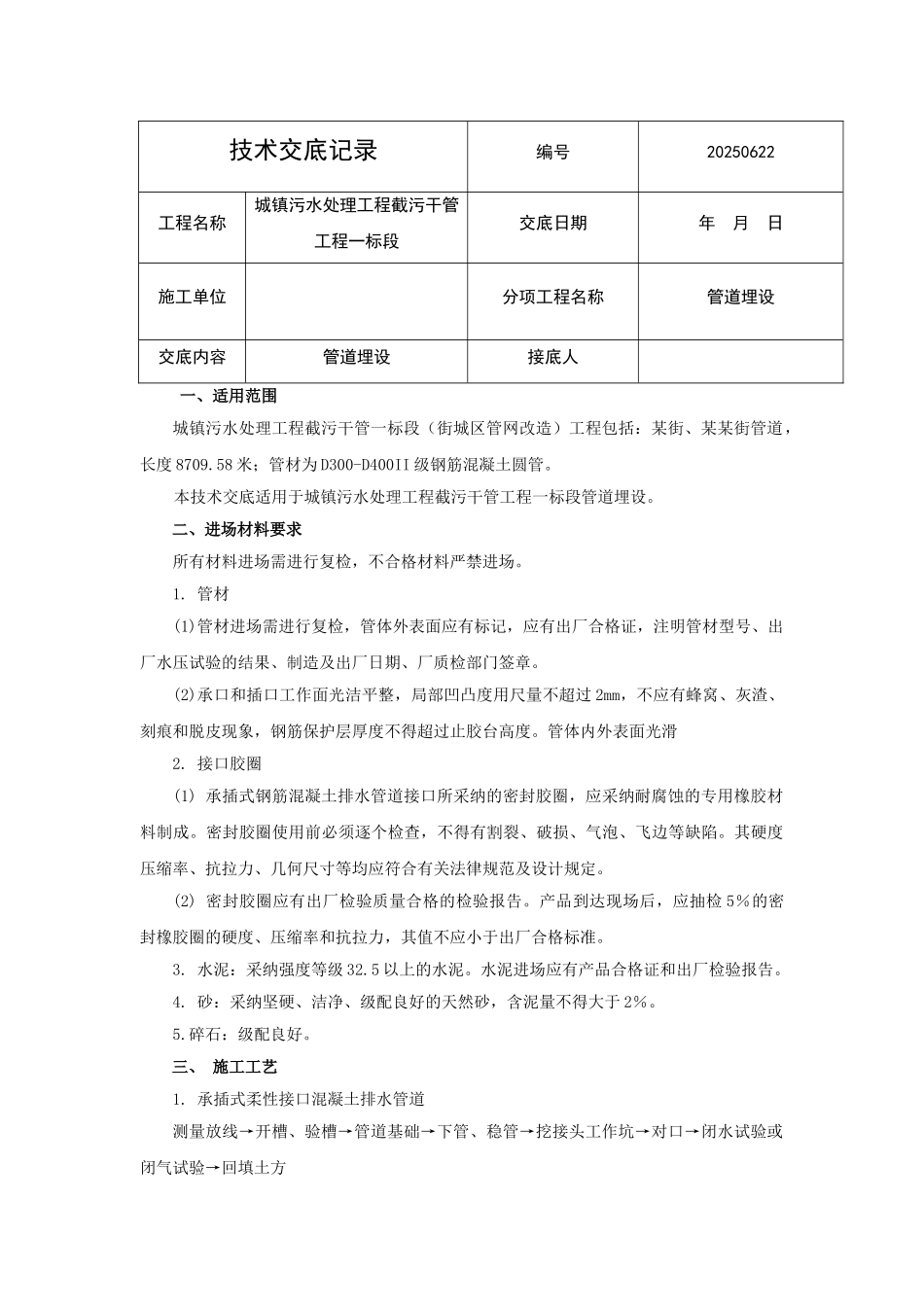

技术交底记录编号20250622工程名称城镇污水处理工程截污干管工程一标段交底日期年 月 日施工单位分项工程名称管道埋设交底内容管道埋设接底人一、适用范围城镇污水处理工程截污干管一标段（街城区管网改造）工程包括：某街、某某街管道，长度 8709.58 米；管材为 D300-D400II 级钢筋混凝土圆管。本技术交底适用于城镇污水处理工程截污干管工程一标段管道埋设。二、进场材料要求所有材料进场需进行复检，不合格材料严禁进场。1. 管材(1)管材进场需进行复检，管体外表面应有标记，应有出厂合格证，注明管材型号、出厂水压试验的结果、制造及出厂日期、厂质检部门签章。(2)承口和插口工作面光洁平整，局部凹凸度用尺量不超过 2mm，不应有蜂窝、灰渣、刻痕和脱皮现象，钢筋保护层厚度不得超过止胶台高度。管体内外表面光滑2. 接口胶圈(1) 承插式钢筋混凝土排水管道接口所采纳的密封胶圈，应采纳耐腐蚀的专用橡胶材料制成。密封胶圈使用前必须逐个检查，不得有割裂、破损、气泡、飞边等缺陷。其硬度压缩率、抗拉力、几何尺寸等均应符合有关法律规范及设计规定。(2) 密封胶圈应有出厂检验质量合格的检验报告。产品到达现场后，应抽检 5％的密封橡胶圈的硬度、压缩率和抗拉力，其值不应小于出厂合格标准。3. 水泥：采纳强度等级 32.5 以上的水泥。水泥进场应有产品合格证和出厂检验报告。4. 砂：采纳坚硬、洁净、级配良好的天然砂，含泥量不得大于 2％。5.碎石：级配良好。三、 施工工艺1. 承插式柔性接口混凝土排水管道测量放线→开槽、验槽→管道基础→下管、稳管→挖接头工作坑→对口→闭水试验或闭气试验→回填土方2. 垫块法安装混凝土排水管道四、管道铺设(1)垫块施作1)在 3:7 灰土垫层验收合格后，安装预制管枕。2)垫块混凝土的强度等级同混凝土基础。垫块长等于管径的 0.7 倍，为高等于平基厚度为 10cm，允许偏差为(+0～-10)，宽大于或等于高。每根管垫块个数一般为 2 个。垫块应放置平稳，高程符合要求。垫块安装示意图 (2) 下管、稳管1) 管道进场检验：管节安装前应进行外观检查，检查管体外观及管体的承口、插口尺寸，承口、插口工作面的平整度。用专用量径尺量并记录每根管的承口内径、插口外径及其椭圆度，承插口配合的环向间隙，应能满足选配的胶圈要求。2) 管道下管：采纳专用高强尼龙吊装带，以免伤及管身混凝土。吊装前应找出管体重心，做出标志以满足管体吊装要求。下管时应使管节承口迎向流水方向。下管...
