沈阳地铁南京街站基坑围护方案研究

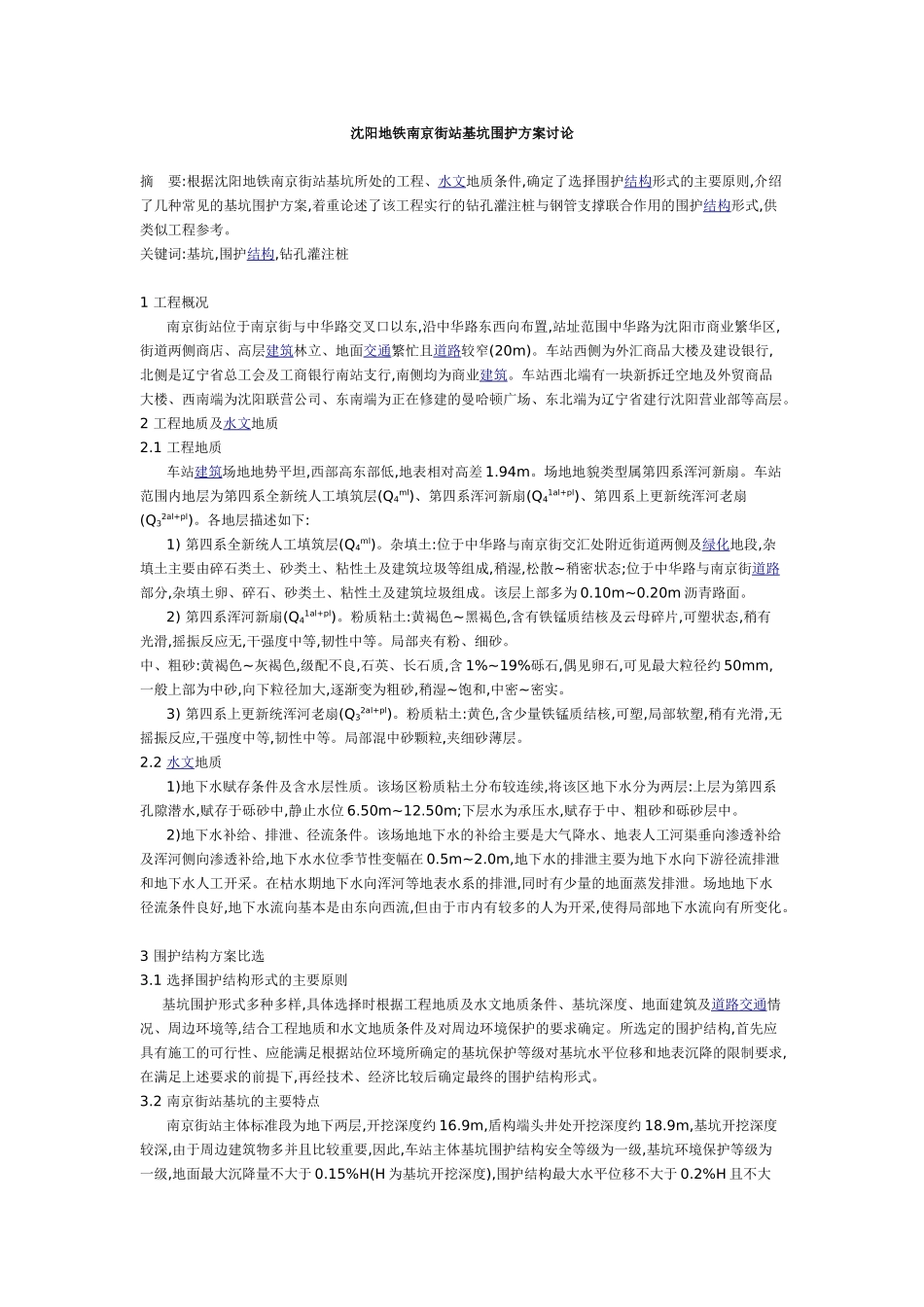

沈阳地铁南京街站基坑围护方案讨论 摘 要:根据沈阳地铁南京街站基坑所处的工程、水文地质条件,确定了选择围护结构形式的主要原则,介绍了几种常见的基坑围护方案,着重论述了该工程实行的钻孔灌注桩与钢管支撑联合作用的围护结构形式,供类似工程参考。关键词:基坑,围护结构,钻孔灌注桩 1 工程概况 南京街站位于南京街与中华路交叉口以东,沿中华路东西向布置,站址范围中华路为沈阳市商业繁华区,街道两侧商店、高层建筑林立、地面交通繁忙且道路较窄(20m)。车站西侧为外汇商品大楼及建设银行,北侧是辽宁省总工会及工商银行南站支行,南侧均为商业建筑。车站西北端有一块新拆迁空地及外贸商品大楼、西南端为沈阳联营公司、东南端为正在修建的曼哈顿广场、东北端为辽宁省建行沈阳营业部等高层。2 工程地质及水文地质2.1 工程地质 车站建筑场地地势平坦,西部高东部低,地表相对高差 1.94m。场地地貌类型属第四系浑河新扇。车站范围内地层为第四系全新统人工填筑层(Q4ml)、第四系浑河新扇(Q41al+pl)、第四系上更新统浑河老扇(Q32al+pl)。各地层描述如下: 1) 第四系全新统人工填筑层(Q4ml)。杂填土:位于中华路与南京街交汇处附近街道两侧及绿化地段,杂填土主要由碎石类土、砂类土、粘性土及建筑垃圾等组成,稍湿,松散~稍密状态;位于中华路与南京街道路部分,杂填土卵、碎石、砂类土、粘性土及建筑垃圾组成。该层上部多为 0.10m~0.20m 沥青路面。 2) 第四系浑河新扇(Q41al+pl)。粉质粘土:黄褐色~黑褐色,含有铁锰质结核及云母碎片,可塑状态,稍有光滑,摇振反应无,干强度中等,韧性中等。局部夹有粉、细砂。中、粗砂:黄褐色~灰褐色,级配不良,石英、长石质,含 1%~19%砾石,偶见卵石,可见最大粒径约 50mm,一般上部为中砂,向下粒径加大,逐渐变为粗砂,稍湿~饱和,中密~密实。 3) 第四系上更新统浑河老扇(Q32al+pl)。粉质粘土:黄色,含少量铁锰质结核,可塑,局部软塑,稍有光滑,无摇振反应,干强度中等,韧性中等。局部混中砂颗粒,夹细砂薄层。2.2 水文地质 1)地下水赋存条件及含水层性质。该场区粉质粘土分布较连续,将该区地下水分为两层:上层为第四系孔隙潜水,赋存于砾砂中,静止水位 6.50m~12.50m;下层水为承压水,赋存于中、粗砂和砾砂层中。 2)地下水补给、排泄、径流条件。该场地地下水的补给主要是大气降水、地表人工河渠垂向渗透补给及浑河侧向渗透补给,地下水水位季节性变幅在 0.5m~2.0m,地下水的排泄主要为地下水向下游径流排泄和地下水人工开采...
