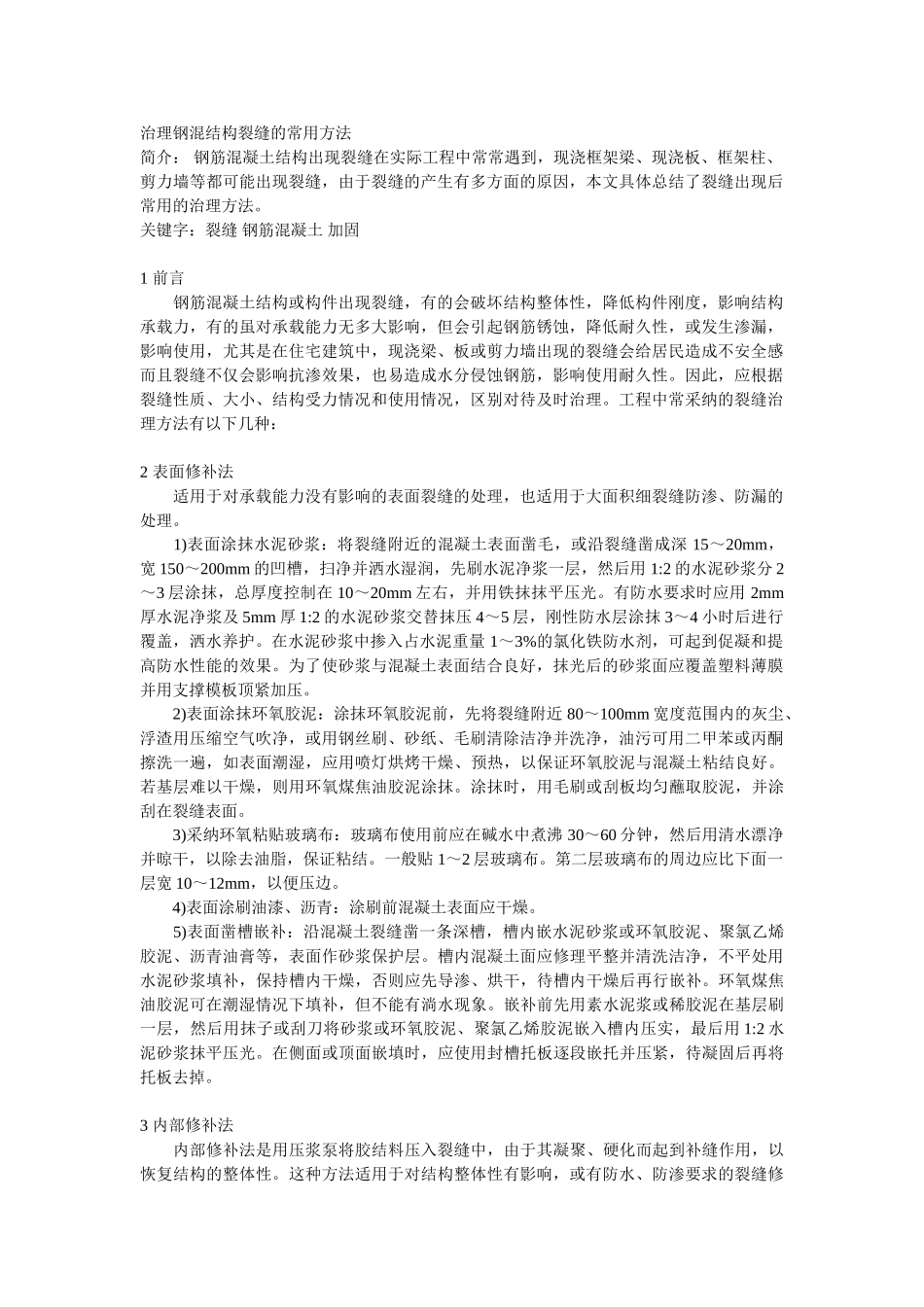

治理钢混结构裂缝的常用方法简介： 钢筋混凝土结构出现裂缝在实际工程中常常遇到，现浇框架梁、现浇板、框架柱、剪力墙等都可能出现裂缝，由于裂缝的产生有多方面的原因，本文具体总结了裂缝出现后常用的治理方法
关键字：裂缝 钢筋混凝土 加固 1 前言 钢筋混凝土结构或构件出现裂缝，有的会破坏结构整体性，降低构件刚度，影响结构承载力，有的虽对承载能力无多大影响，但会引起钢筋锈蚀，降低耐久性，或发生渗漏，影响使用，尤其是在住宅建筑中，现浇梁、板或剪力墙出现的裂缝会给居民造成不安全感而且裂缝不仅会影响抗渗效果，也易造成水分侵蚀钢筋，影响使用耐久性
因此，应根据裂缝性质、大小、结构受力情况和使用情况，区别对待及时治理
工程中常采纳的裂缝治理方法有以下几种：2 表面修补法 适用于对承载能力没有影响的表面裂缝的处理，也适用于大面积细裂缝防渗、防漏的处理
1)表面涂抹水泥砂浆：将裂缝附近的混凝土表面凿毛，或沿裂缝凿成深 15～20mm，宽 150～200mm 的凹槽，扫净并洒水湿润，先刷水泥净浆一层，然后用 1:2 的水泥砂浆分 2～3 层涂抹，总厚度控制在 10～20mm 左右，并用铁抹抹平压光
有防水要求时应用 2mm厚水泥净浆及 5mm 厚 1:2 的水泥砂浆交替抹压 4～5 层，刚性防水层涂抹 3～4 小时后进行覆盖，洒水养护
在水泥砂浆中掺入占水泥重量 1～3%的氯化铁防水剂，可起到促凝和提高防水性能的效果
为了使砂浆与混凝土表面结合良好，抹光后的砂浆面应覆盖塑料薄膜并用支撑模板顶紧加压
2)表面涂抹环氧胶泥：涂抹环氧胶泥前，先将裂缝附近 80～100mm 宽度范围内的灰尘、浮渣用压缩空气吹净，或用钢丝刷、砂纸、毛刷清除洁净并洗净，油污可用二甲苯或丙酮擦洗一遍，如表面潮湿，应用喷灯烘烤干燥、预热，以保证环氧胶泥与混凝土粘结良好
若基层难以干燥，则用环氧煤焦油胶泥涂抹
涂抹时，用毛刷或
