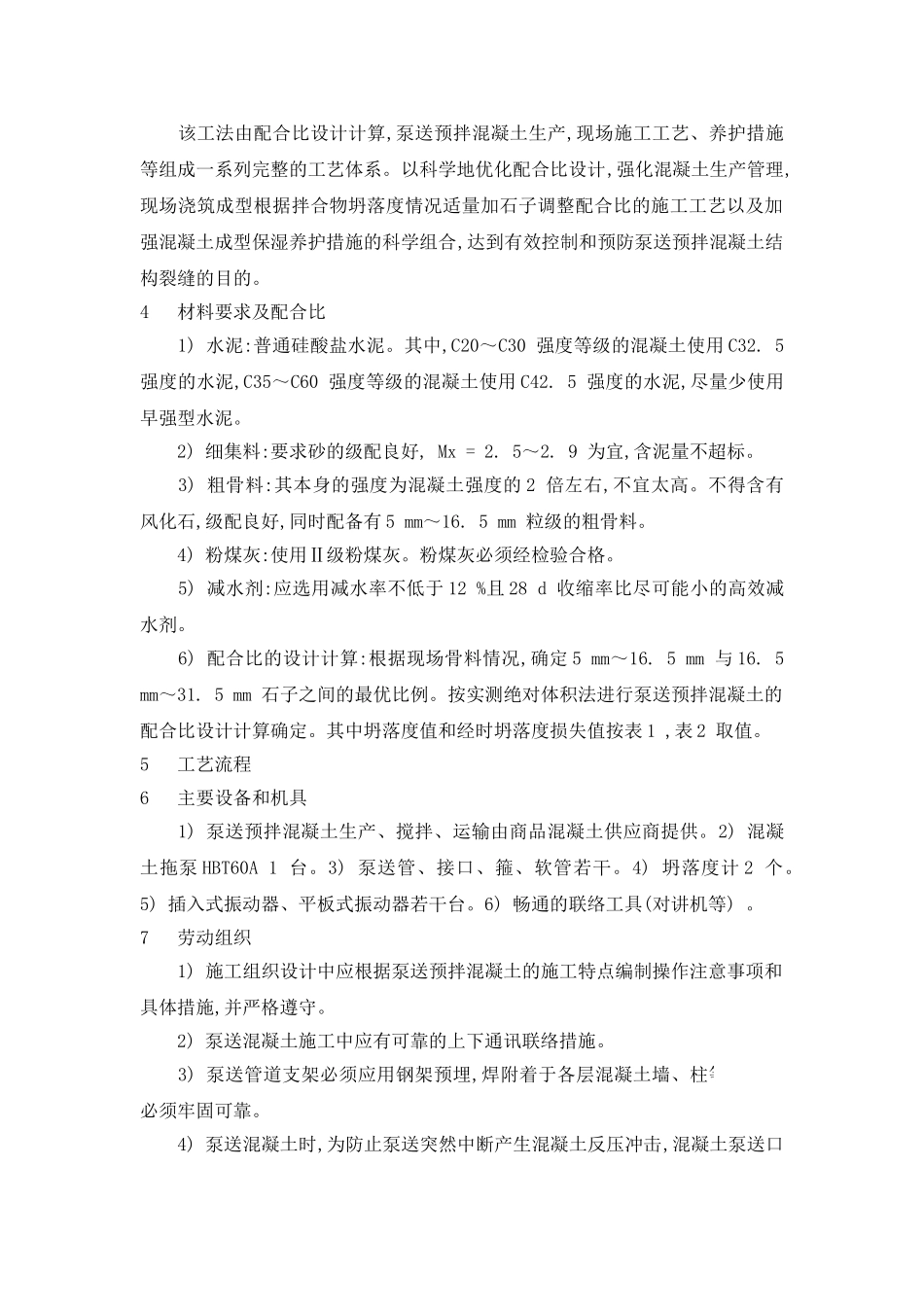

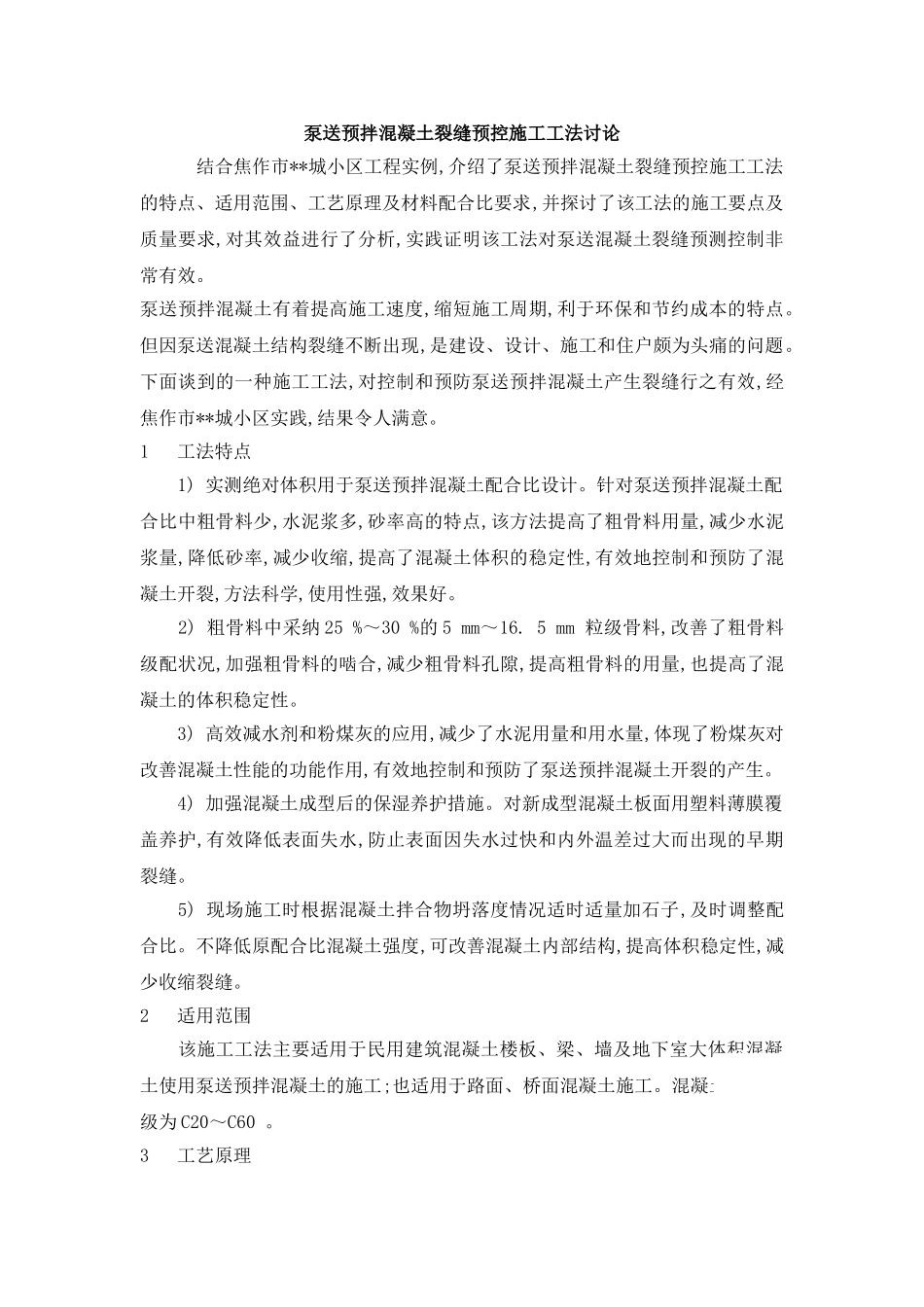

泵送预拌混凝土裂缝预控施工工法讨论 结合焦作市**城小区工程实例,介绍了泵送预拌混凝土裂缝预控施工工法的特点、适用范围、工艺原理及材料配合比要求,并探讨了该工法的施工要点及质量要求,对其效益进行了分析,实践证明该工法对泵送混凝土裂缝预测控制非常有效。泵送预拌混凝土有着提高施工速度,缩短施工周期,利于环保和节约成本的特点。但因泵送混凝土结构裂缝不断出现,是建设、设计、施工和住户颇为头痛的问题。下面谈到的一种施工工法,对控制和预防泵送预拌混凝土产生裂缝行之有效,经焦作市**城小区实践,结果令人满意。1 工法特点 1) 实测绝对体积用于泵送预拌混凝土配合比设计。针对泵送预拌混凝土配合比中粗骨料少,水泥浆多,砂率高的特点,该方法提高了粗骨料用量,减少水泥浆量,降低砂率,减少收缩,提高了混凝土体积的稳定性,有效地控制和预防了混凝土开裂,方法科学,使用性强,效果好。 2) 粗骨料中采纳 25 %～30 %的 5 mm～16. 5 mm 粒级骨料,改善了粗骨料级配状况,加强粗骨料的啮合,减少粗骨料孔隙,提高粗骨料的用量,也提高了混凝土的体积稳定性。 3) 高效减水剂和粉煤灰的应用,减少了水泥用量和用水量,体现了粉煤灰对改善混凝土性能的功能作用,有效地控制和预防了泵送预拌混凝土开裂的产生。 4) 加强混凝土成型后的保湿养护措施。对新成型混凝土板面用塑料薄膜覆盖养护,有效降低表面失水,防止表面因失水过快和内外温差过大而出现的早期裂缝。 5) 现场施工时根据混凝土拌合物坍落度情况适时适量加石子,及时调整配合比。不降低原配合比混凝土强度,可改善混凝土内部结构,提高体积稳定性,减少收缩裂缝。2 适用范围 该施工工法主要适用于民用建筑混凝土楼板、梁、墙及地下室大体积混凝土使用泵送预拌混凝土的施工;也适用于路面、桥面混凝土施工。混凝土强度等级为 C20～C60 。3 工艺原理 该工法由配合比设计计算,泵送预拌混凝土生产,现场施工工艺、养护措施等组成一系列完整的工艺体系。以科学地优化配合比设计,强化混凝土生产管理,现场浇筑成型根据拌合物坍落度情况适量加石子调整配合比的施工工艺以及加强混凝土成型保湿养护措施的科学组合,达到有效控制和预防泵送预拌混凝土结构裂缝的目的。4 材料要求及配合比 1) 水泥:普通硅酸盐水泥。其中,C20～C30 强度等级的混凝土使用 C32. 5 强度的水泥,C35～C60 强度等级的混凝土使用 C42. 5 强度的水泥,尽量少使用早强型水泥。 2) 细集料:要求砂的级配良好, M...
