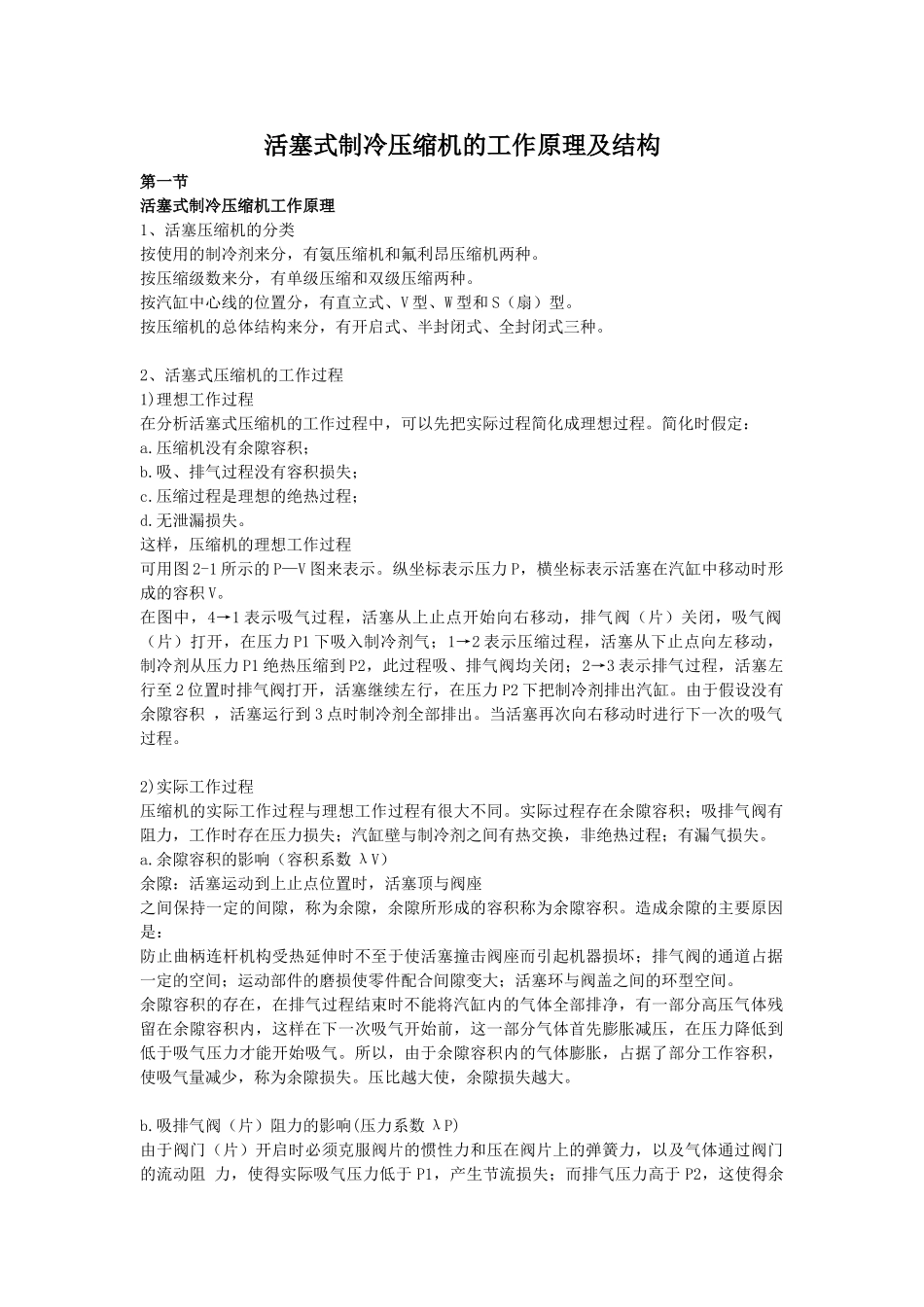

活塞式制冷压缩机的工作原理及结构第一节活塞式制冷压缩机工作原理1、活塞压缩机的分类按使用的制冷剂来分，有氨压缩机和氟利昂压缩机两种。按压缩级数来分，有单级压缩和双级压缩两种。按汽缸中心线的位置分，有直立式、V 型、W 型和 S（扇）型。按压缩机的总体结构来分，有开启式、半封闭式、全封闭式三种。2、活塞式压缩机的工作过程1)理想工作过程在分析活塞式压缩机的工作过程中，可以先把实际过程简化成理想过程。简化时假定：a.压缩机没有余隙容积；b.吸、排气过程没有容积损失；c.压缩过程是理想的绝热过程；d.无泄漏损失。这样，压缩机的理想工作过程可用图 2-1 所示的 P—V 图来表示。纵坐标表示压力 P，横坐标表示活塞在汽缸中移动时形成的容积 V。在图中，4→1 表示吸气过程，活塞从上止点开始向右移动，排气阀（片）关闭，吸气阀（片）打开，在压力 P1 下吸入制冷剂气；1→2 表示压缩过程，活塞从下止点向左移动，制冷剂从压力 P1 绝热压缩到 P2，此过程吸、排气阀均关闭；2→3 表示排气过程，活塞左行至 2 位置时排气阀打开，活塞继续左行，在压力 P2 下把制冷剂排出汽缸。由于假设没有余隙容积 ，活塞运行到 3 点时制冷剂全部排出。当活塞再次向右移动时进行下一次的吸气过程。2)实际工作过程压缩机的实际工作过程与理想工作过程有很大不同。实际过程存在余隙容积；吸排气阀有阻力，工作时存在压力损失；汽缸壁与制冷剂之间有热交换，非绝热过程；有漏气损失。a.余隙容积的影响（容积系数 λV）余隙：活塞运动到上止点位置时，活塞顶与阀座之间保持一定的间隙，称为余隙，余隙所形成的容积称为余隙容积。造成余隙的主要原因是：防止曲柄连杆机构受热延伸时不至于使活塞撞击阀座而引起机器损坏；排气阀的通道占据一定的空间；运动部件的磨损使零件配合间隙变大；活塞环与阀盖之间的环型空间。余隙容积的存在，在排气过程结束时不能将汽缸内的气体全部排净，有一部分高压气体残留在余隙容积内，这样在下一次吸气开始前，这一部分气体首先膨胀减压，在压力降低到低于吸气压力才能开始吸气。所以，由于余隙容积内的气体膨胀，占据了部分工作容积，使吸气量减少，称为余隙损失。压比越大使，余隙损失越大。b.吸排气阀（片）阻力的影响(压力系数 λP)由于阀门（片）开启时必须克服阀片的惯性力和压在阀片上的弹簧力，以及气体通过阀门的流动阻 力，使得实际吸气压力低于 P1，产生节流损失；而排气压力高于 P...
