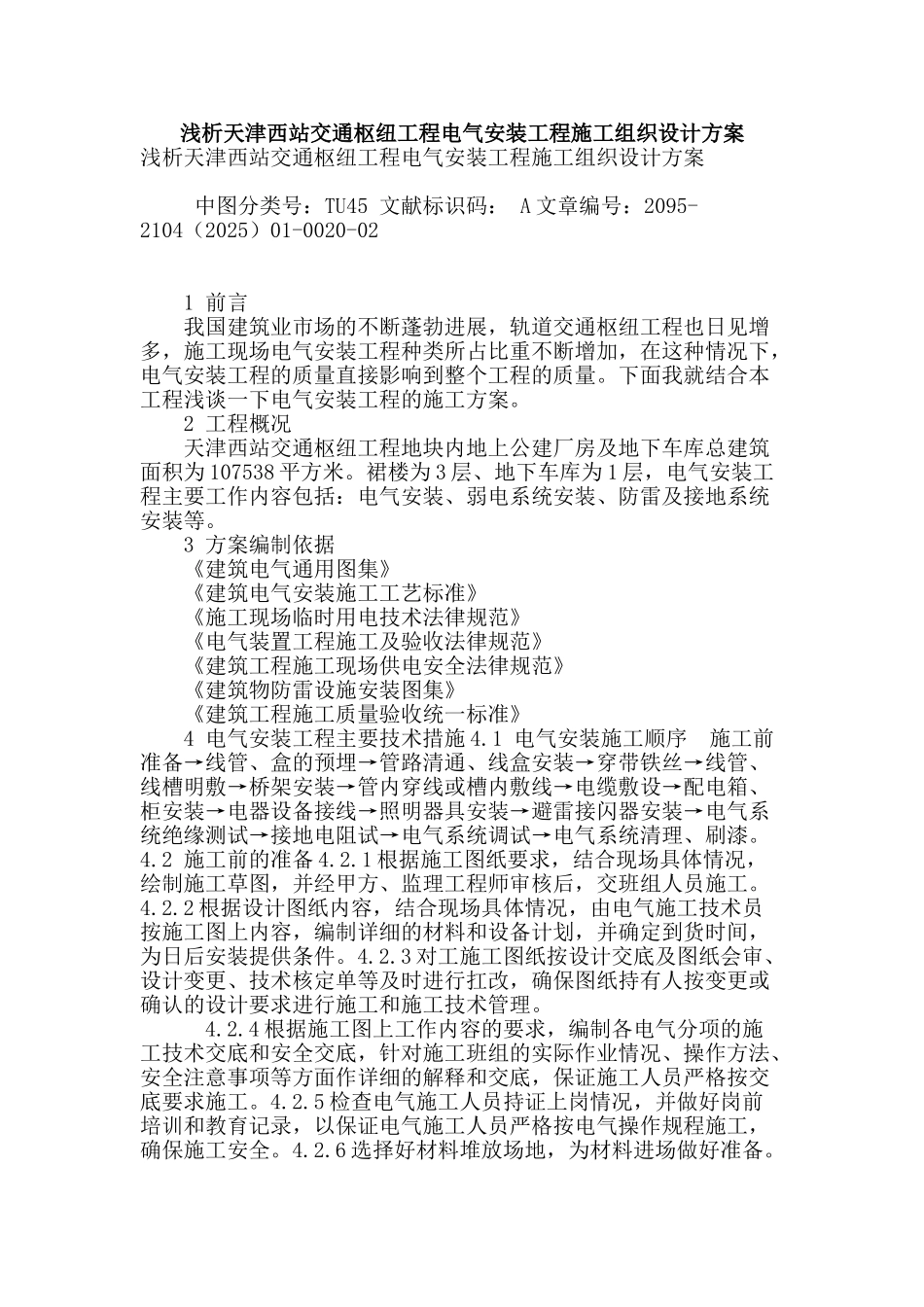

浅析天津西站交通枢纽工程电气安装工程施工组织设计方案

浅析天津西站交通枢纽工程电气安装工程施工组织设计方案浅析天津西站交通枢纽工程电气安装工程施工组织设计方案 中图分类号：TU45 文献标识码： A 文章编号：2095-2104（2025）01-0020-02 1 前言 我国建筑业市场的不断蓬勃进展，轨道交通枢纽工程也日见增多，施工现场电气安装工程种类所占比重不断增加，在这种情况下，电气安装工程的质量直接影响到整个工程的质量。下面我就结合本工程浅谈一下电气安装工程的施工方案。 2 工程概况 天津西站交通枢纽工程地块内地上公建厂房及地下车库总建筑面积为 107538 平方米。裙楼为 3 层、地下车库为 1 层，电气安装工程主要工作内容包括：电气安装、弱电系统安装、防雷及接地系统安装等。 3 方案编制依据 《建筑电气通用图集》 《建筑电气安装施工工艺标准》 《施工现场临时用电技术法律规范》 《电气装置工程施工及验收法律规范》 《建筑工程施工现场供电安全法律规范》 《建筑物防雷设施安装图集》 《建筑工程施工质量验收统一标准》 4 电气安装工程主要技术措施 4.1 电气安装施工顺序 施工前准备→线管、盒的预埋→管路清通、线盒安装→穿带铁丝→线管、线槽明敷→桥架安装→管内穿线或槽内敷线→电缆敷设→配电箱、柜安装→电器设备接线→照明器具安装→避雷接闪器安装→电气系统绝缘测试→接地电阻试→电气系统调试→电气系统清理、刷漆。4.2 施工前的准备 4.2.1 根据施工图纸要求，结合现场具体情况，绘制施工草图，并经甲方、监理工程师审核后，交班组人员施工。4.2.2 根据设计图纸内容，结合现场具体情况，由电气施工技术员按施工图上内容，编制详细的材料和设备计划，并确定到货时间，为日后安装提供条件。4.2.3 对工施工图纸按设计交底及图纸会审、设计变更、技术核定单等及时进行扛改，确保图纸持有人按变更或确认的设计要求进行施工和施工技术管理。 4.2.4 根据施工图上工作内容的要求，编制各电气分项的施工技术交底和安全交底，针对施工班组的实际作业情况、操作方法、安全注意事项等方面作详细的解释和交底，保证施工人员严格按交底要求施工。4.2.5 检查电气施工人员持证上岗情况，并做好岗前培训和教育记录，以保证电气施工人员严格按电气操作规程施工，确保施工安全。4.2.6 选择好材料堆放场地，为材料进场做好准备。 4.3 线管、盒的预留、预埋 4.3.1 线管、盒的预留、预埋 砼墙板或柱内线管、盒的预埋，应在土建墙或柱钢筋施工完毕后进行。...
