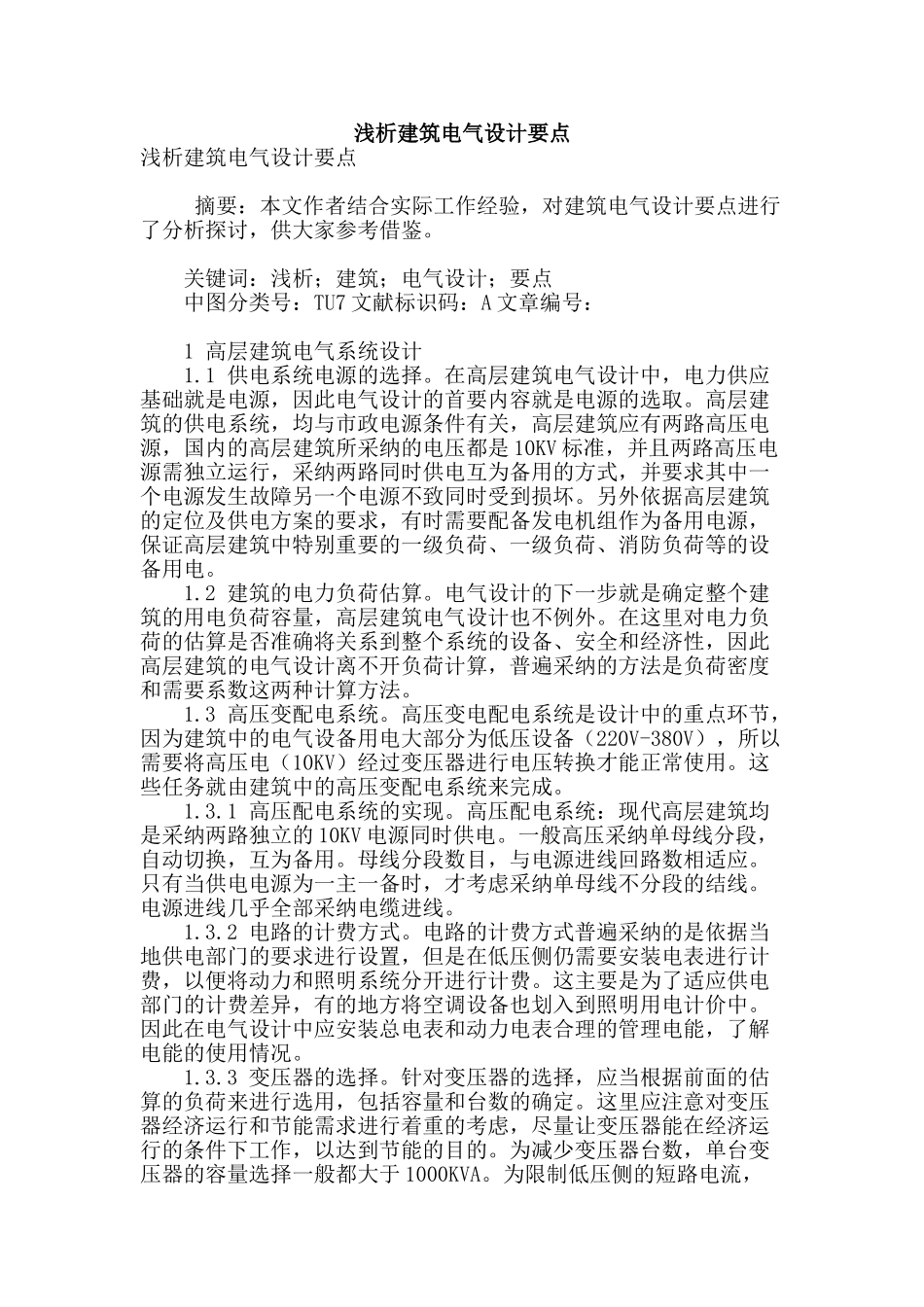

浅析建筑电气设计要点

浅析建筑电气设计要点浅析建筑电气设计要点 摘要：本文作者结合实际工作经验，对建筑电气设计要点进行了分析探讨，供大家参考借鉴。 关键词：浅析；建筑；电气设计；要点 中图分类号：TU7 文献标识码：A 文章编号： 1 高层建筑电气系统设计 1.1 供电系统电源的选择。在高层建筑电气设计中，电力供应基础就是电源，因此电气设计的首要内容就是电源的选取。高层建筑的供电系统，均与市政电源条件有关，高层建筑应有两路高压电源，国内的高层建筑所采纳的电压都是 10KV 标准，并且两路高压电源需独立运行，采纳两路同时供电互为备用的方式，并要求其中一个电源发生故障另一个电源不致同时受到损坏。另外依据高层建筑的定位及供电方案的要求，有时需要配备发电机组作为备用电源，保证高层建筑中特别重要的一级负荷、一级负荷、消防负荷等的设备用电。 1.2 建筑的电力负荷估算。电气设计的下一步就是确定整个建筑的用电负荷容量，高层建筑电气设计也不例外。在这里对电力负荷的估算是否准确将关系到整个系统的设备、安全和经济性，因此高层建筑的电气设计离不开负荷计算，普遍采纳的方法是负荷密度和需要系数这两种计算方法。 1.3 高压变配电系统。高压变电配电系统是设计中的重点环节，因为建筑中的电气设备用电大部分为低压设备（220V-380V），所以需要将高压电（10KV）经过变压器进行电压转换才能正常使用。这些任务就由建筑中的高压变配电系统来完成。 1.3.1 高压配电系统的实现。高压配电系统：现代高层建筑均是采纳两路独立的 10KV 电源同时供电。一般高压采纳单母线分段，自动切换，互为备用。母线分段数目，与电源进线回路数相适应。只有当供电电源为一主一备时，才考虑采纳单母线不分段的结线。电源进线几乎全部采纳电缆进线。 1.3.2 电路的计费方式。电路的计费方式普遍采纳的是依据当地供电部门的要求进行设置，但是在低压侧仍需要安装电表进行计费，以便将动力和照明系统分开进行计费。这主要是为了适应供电部门的计费差异，有的地方将空调设备也划入到照明用电计价中。因此在电气设计中应安装总电表和动力电表合理的管理电能，了解电能的使用情况。 1.3.3 变压器的选择。针对变压器的选择，应当根据前面的估算的负荷来进行选用，包括容量和台数的确定。这里应注意对变压器经济运行和节能需求进行着重的考虑，尽量让变压器能在经济运行的条件下工作，以达到节能的目的。为减少变压器台数，单台变压器的容量选择一般...
