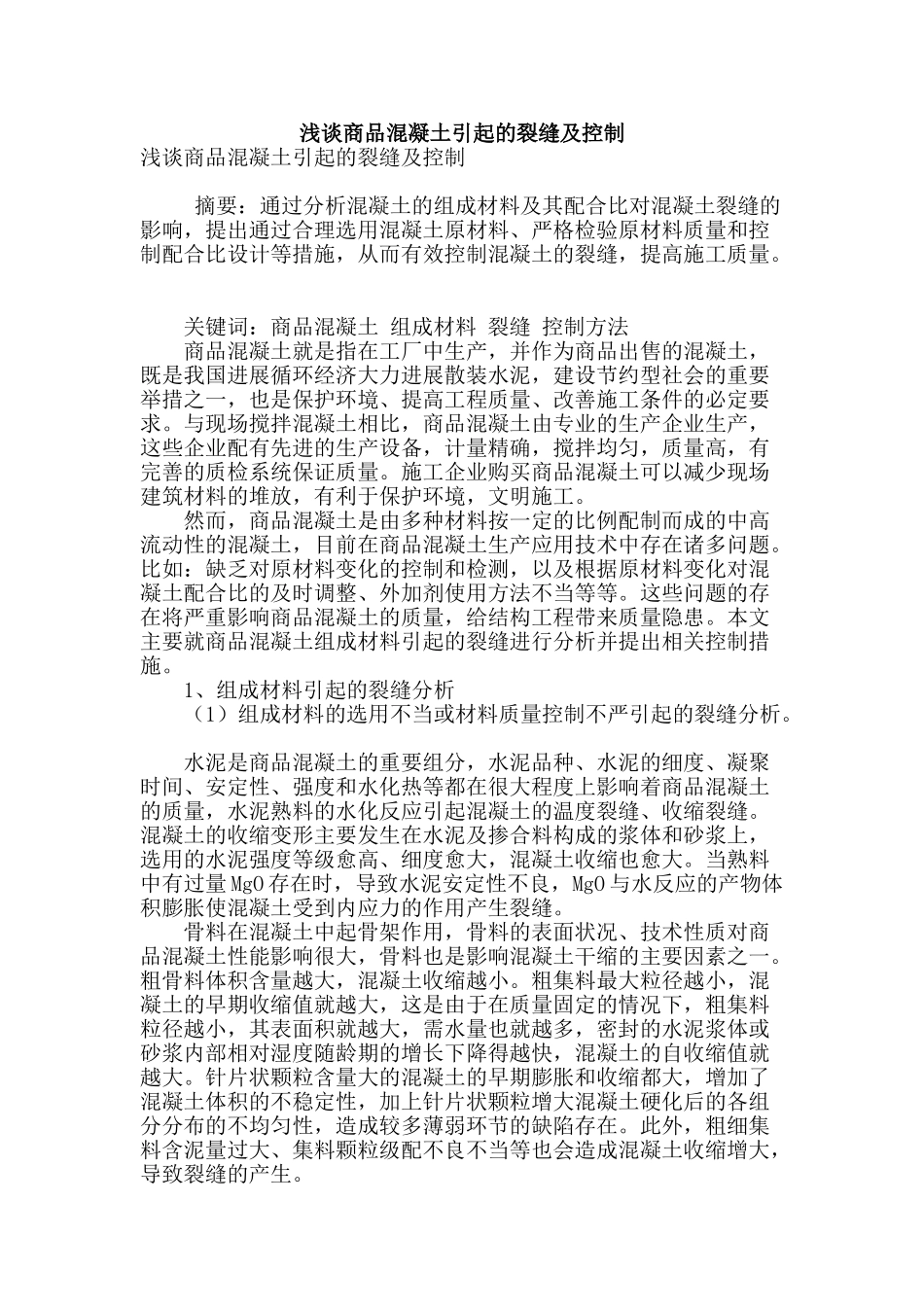

浅谈商品混凝土引起的裂缝及控制浅谈商品混凝土引起的裂缝及控制 摘要：通过分析混凝土的组成材料及其配合比对混凝土裂缝的影响，提出通过合理选用混凝土原材料、严格检验原材料质量和控制配合比设计等措施，从而有效控制混凝土的裂缝，提高施工质量。 关键词：商品混凝土 组成材料 裂缝 控制方法 商品混凝土就是指在工厂中生产，并作为商品出售的混凝土，既是我国进展循环经济大力进展散装水泥，建设节约型社会的重要举措之一，也是保护环境、提高工程质量、改善施工条件的必定要求。与现场搅拌混凝土相比，商品混凝土由专业的生产企业生产，这些企业配有先进的生产设备，计量精确，搅拌均匀，质量高，有完善的质检系统保证质量。施工企业购买商品混凝土可以减少现场建筑材料的堆放，有利于保护环境，文明施工。 然而，商品混凝土是由多种材料按一定的比例配制而成的中高流动性的混凝土，目前在商品混凝土生产应用技术中存在诸多问题。比如：缺乏对原材料变化的控制和检测，以及根据原材料变化对混凝土配合比的及时调整、外加剂使用方法不当等等。这些问题的存在将严重影响商品混凝土的质量，给结构工程带来质量隐患。本文主要就商品混凝土组成材料引起的裂缝进行分析并提出相关控制措施。 1、组成材料引起的裂缝分析 （1）组成材料的选用不当或材料质量控制不严引起的裂缝分析。 水泥是商品混凝土的重要组分，水泥品种、水泥的细度、凝聚时间、安定性、强度和水化热等都在很大程度上影响着商品混凝土的质量，水泥熟料的水化反应引起混凝土的温度裂缝、收缩裂缝。混凝土的收缩变形主要发生在水泥及掺合料构成的浆体和砂浆上，选用的水泥强度等级愈高、细度愈大，混凝土收缩也愈大。当熟料中有过量 MgO 存在时，导致水泥安定性不良，MgO 与水反应的产物体积膨胀使混凝土受到内应力的作用产生裂缝。 骨料在混凝土中起骨架作用，骨料的表面状况、技术性质对商品混凝土性能影响很大，骨料也是影响混凝土干缩的主要因素之一。粗骨料体积含量越大，混凝土收缩越小。粗集料最大粒径越小，混凝土的早期收缩值就越大，这是由于在质量固定的情况下，粗集料粒径越小，其表面积就越大，需水量也就越多，密封的水泥浆体或砂浆内部相对湿度随龄期的增长下降得越快，混凝土的自收缩值就越大。针片状颗粒含量大的混凝土的早期膨胀和收缩都大，增加了混凝土体积的不稳定性，加上针片状颗粒增大混凝土硬化后的各组分分布的不均匀性，造成较多薄弱环节...
