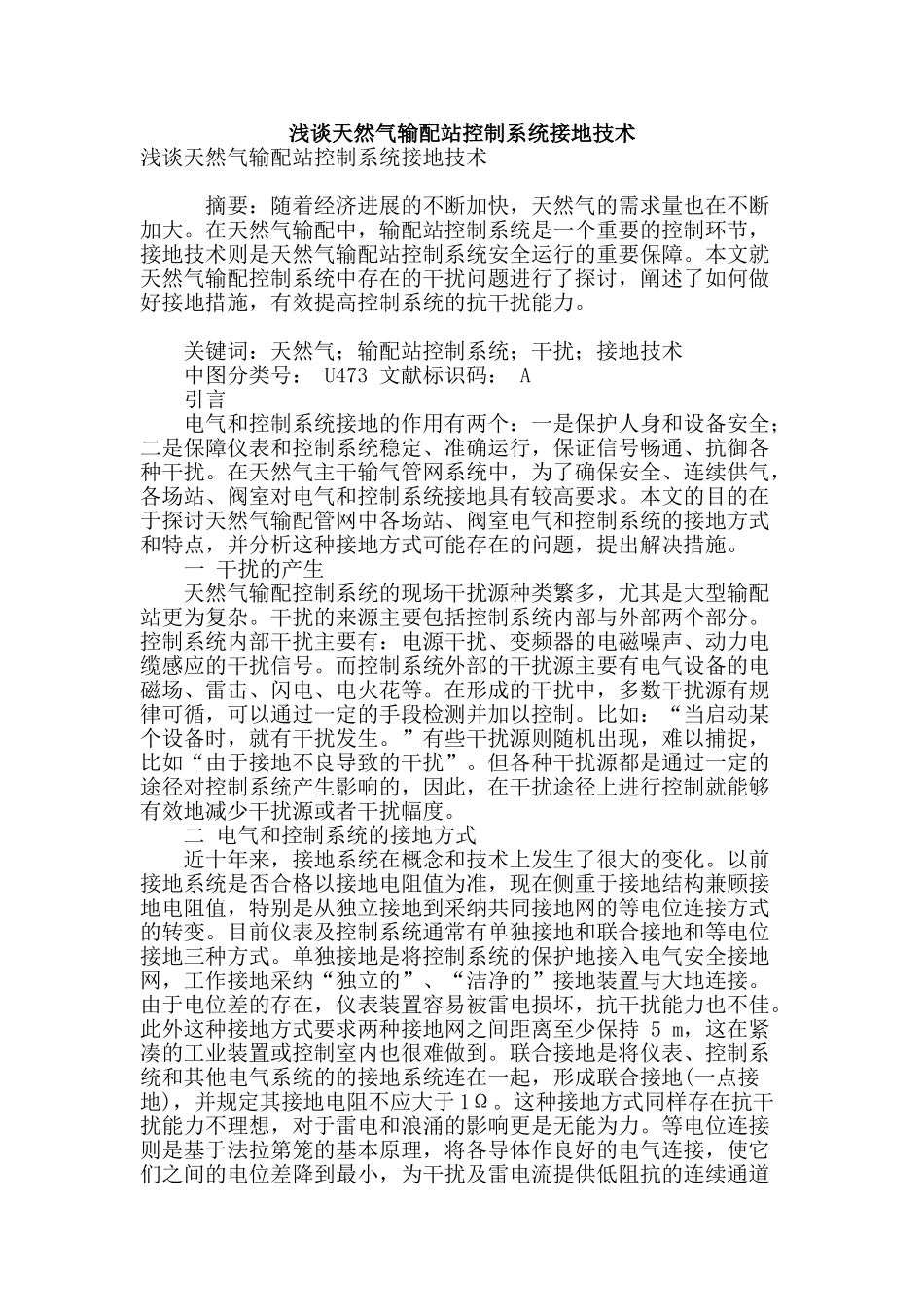

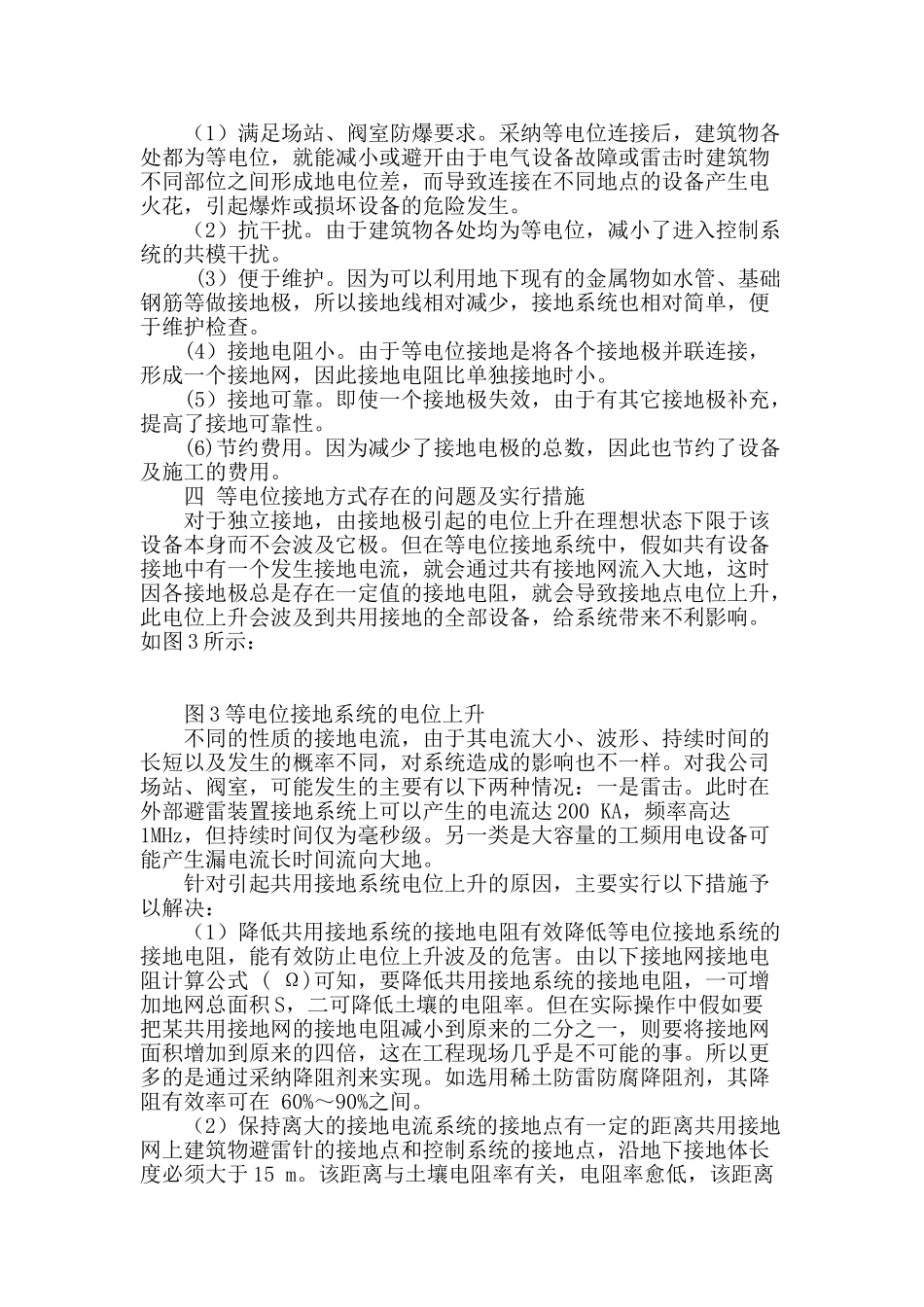

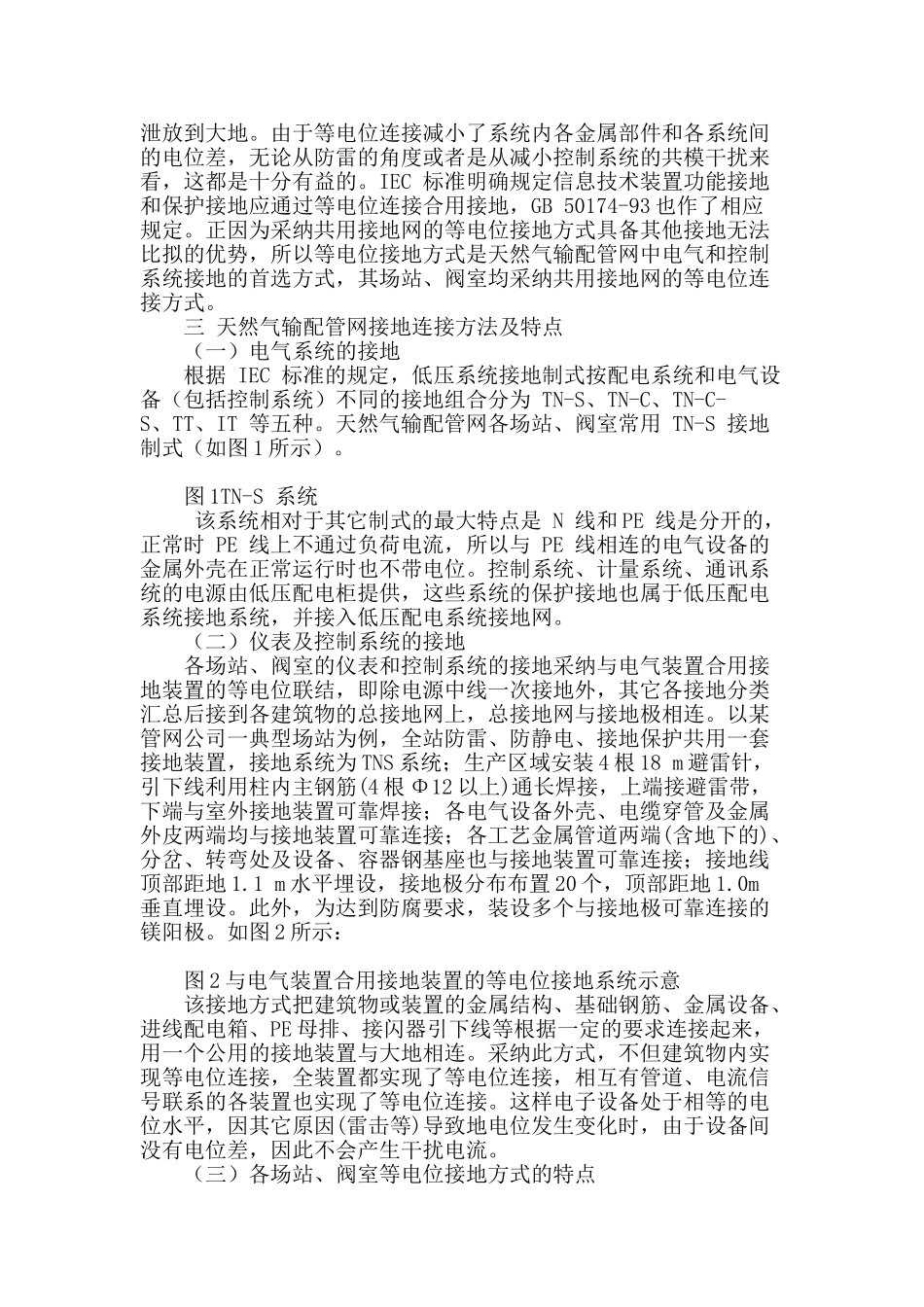

浅谈天然气输配站控制系统接地技术浅谈天然气输配站控制系统接地技术 摘要：随着经济进展的不断加快，天然气的需求量也在不断加大。在天然气输配中，输配站控制系统是一个重要的控制环节，接地技术则是天然气输配站控制系统安全运行的重要保障。本文就天然气输配控制系统中存在的干扰问题进行了探讨，阐述了如何做好接地措施，有效提高控制系统的抗干扰能力。 关键词：天然气；输配站控制系统；干扰；接地技术 中图分类号： U473 文献标识码： A 引言 电气和控制系统接地的作用有两个：一是保护人身和设备安全；二是保障仪表和控制系统稳定、准确运行，保证信号畅通、抗御各种干扰。在天然气主干输气管网系统中，为了确保安全、连续供气，各场站、阀室对电气和控制系统接地具有较高要求。本文的目的在于探讨天然气输配管网中各场站、阀室电气和控制系统的接地方式和特点，并分析这种接地方式可能存在的问题，提出解决措施。 一 干扰的产生 天然气输配控制系统的现场干扰源种类繁多，尤其是大型输配站更为复杂。干扰的来源主要包括控制系统内部与外部两个部分。控制系统内部干扰主要有：电源干扰、变频器的电磁噪声、动力电缆感应的干扰信号。而控制系统外部的干扰源主要有电气设备的电磁场、雷击、闪电、电火花等。在形成的干扰中，多数干扰源有规律可循，可以通过一定的手段检测并加以控制。比如：“当启动某个设备时，就有干扰发生。”有些干扰源则随机出现，难以捕捉，比如“由于接地不良导致的干扰”。但各种干扰源都是通过一定的途径对控制系统产生影响的，因此，在干扰途径上进行控制就能够有效地减少干扰源或者干扰幅度。 二 电气和控制系统的接地方式 近十年来，接地系统在概念和技术上发生了很大的变化。以前接地系统是否合格以接地电阻值为准，现在侧重于接地结构兼顾接地电阻值，特别是从独立接地到采纳共同接地网的等电位连接方式的转变。目前仪表及控制系统通常有单独接地和联合接地和等电位接地三种方式。单独接地是将控制系统的保护地接入电气安全接地网，工作接地采纳“独立的”、“洁净的”接地装置与大地连接。由于电位差的存在，仪表装置容易被雷电损坏，抗干扰能力也不佳。此外这种接地方式要求两种接地网之间距离至少保持 5 m，这在紧凑的工业装置或控制室内也很难做到。联合接地是将仪表、控制系统和其他电气系统的的接地系统连在一起，形成联合接地(一点接地)，并规定其接地电阻不应大于 1Ω。这种接地方...
