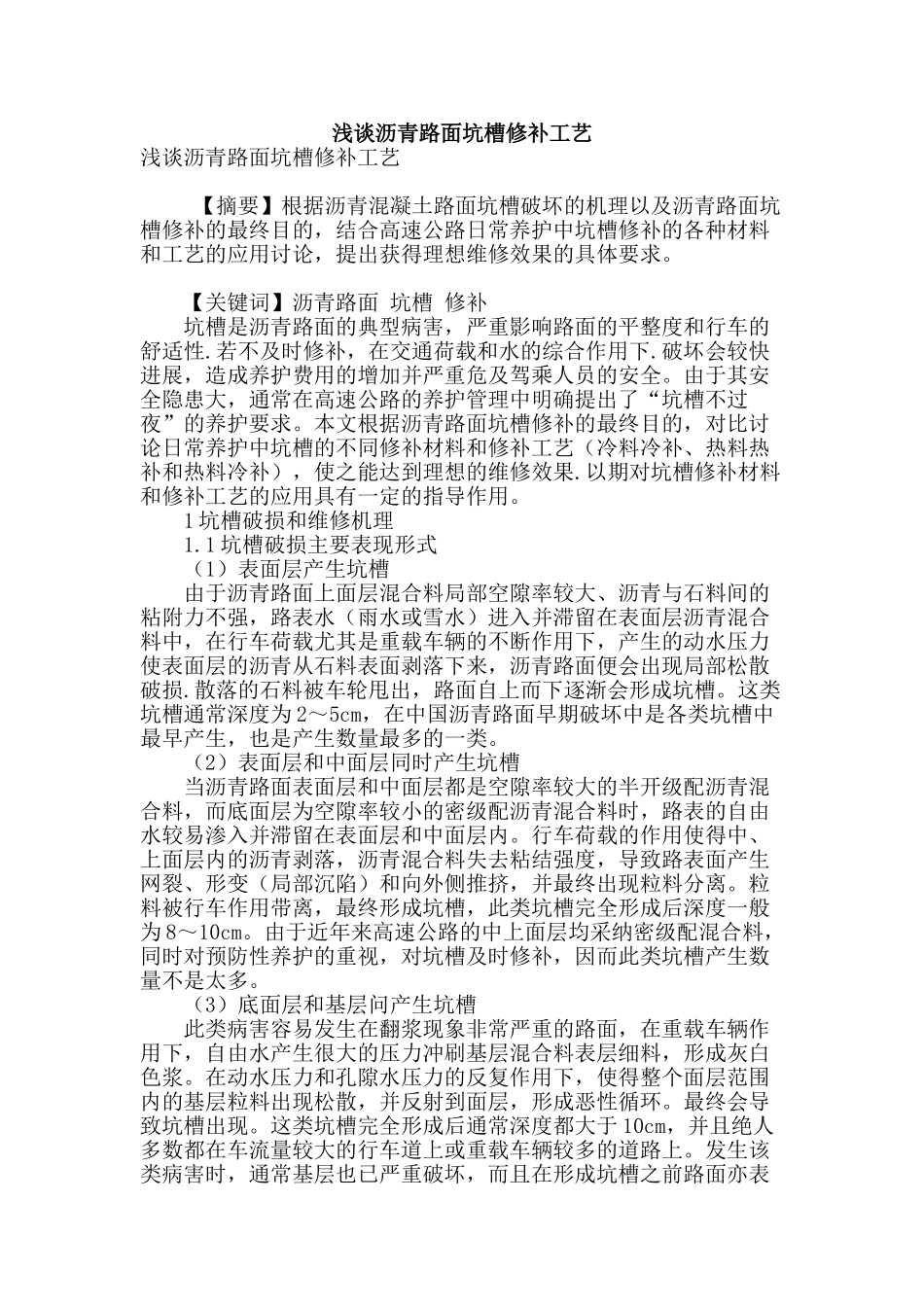

浅谈沥青路面坑槽修补工艺浅谈沥青路面坑槽修补工艺 【摘要】根据沥青混凝土路面坑槽破坏的机理以及沥青路面坑槽修补的最终目的，结合高速公路日常养护中坑槽修补的各种材料和工艺的应用讨论，提出获得理想维修效果的具体要求。 【关键词】沥青路面 坑槽 修补 坑槽是沥青路面的典型病害，严重影响路面的平整度和行车的舒适性.若不及时修补，在交通荷载和水的综合作用下.破坏会较快进展，造成养护费用的增加并严重危及驾乘人员的安全。由于其安全隐患大，通常在高速公路的养护管理中明确提出了“坑槽不过夜”的养护要求。本文根据沥青路面坑槽修补的最终目的，对比讨论日常养护中坑槽的不同修补材料和修补工艺（冷料冷补、热料热补和热料冷补），使之能达到理想的维修效果.以期对坑槽修补材料和修补工艺的应用具有一定的指导作用。 1 坑槽破损和维修机理 1.1 坑槽破损主要表现形式 （1）表面层产生坑槽 由于沥青路面上面层混合料局部空隙率较大、沥青与石料间的粘附力不强，路表水（雨水或雪水）进入并滞留在表面层沥青混合料中，在行车荷载尤其是重载车辆的不断作用下，产生的动水压力使表面层的沥青从石料表面剥落下来，沥青路面便会出现局部松散破损.散落的石料被车轮甩出，路面自上而下逐渐会形成坑槽。这类坑槽通常深度为 2～5cm，在中国沥青路面早期破坏中是各类坑槽中最早产生，也是产生数量最多的一类。 （2）表面层和中面层同时产生坑槽 当沥青路面表面层和中面层都是空隙率较大的半开级配沥青混合料，而底面层为空隙率较小的密级配沥青混合料时，路表的自由水较易渗入并滞留在表面层和中面层内。行车荷载的作用使得中、上面层内的沥青剥落，沥青混合料失去粘结强度，导致路表面产生网裂、形变（局部沉陷）和向外侧推挤，并最终出现粒料分离。粒料被行车作用带离，最终形成坑槽，此类坑槽完全形成后深度一般为 8～10cm。由于近年来高速公路的中上面层均采纳密级配混合料，同时对预防性养护的重视，对坑槽及时修补，因而此类坑槽产生数量不是太多。 （3）底面层和基层问产生坑槽 此类病害容易发生在翻浆现象非常严重的路面，在重载车辆作用下，自由水产生很大的压力冲刷基层混合料表层细料，形成灰白色浆。在动水压力和孔隙水压力的反复作用下，使得整个面层范围内的基层粒料出现松散，并反射到面层，形成恶性循环。最终会导致坑槽出现。这类坑槽完全形成后通常深度都大于 10cm，并且绝人多数都在车流量较大的行车道上或...
