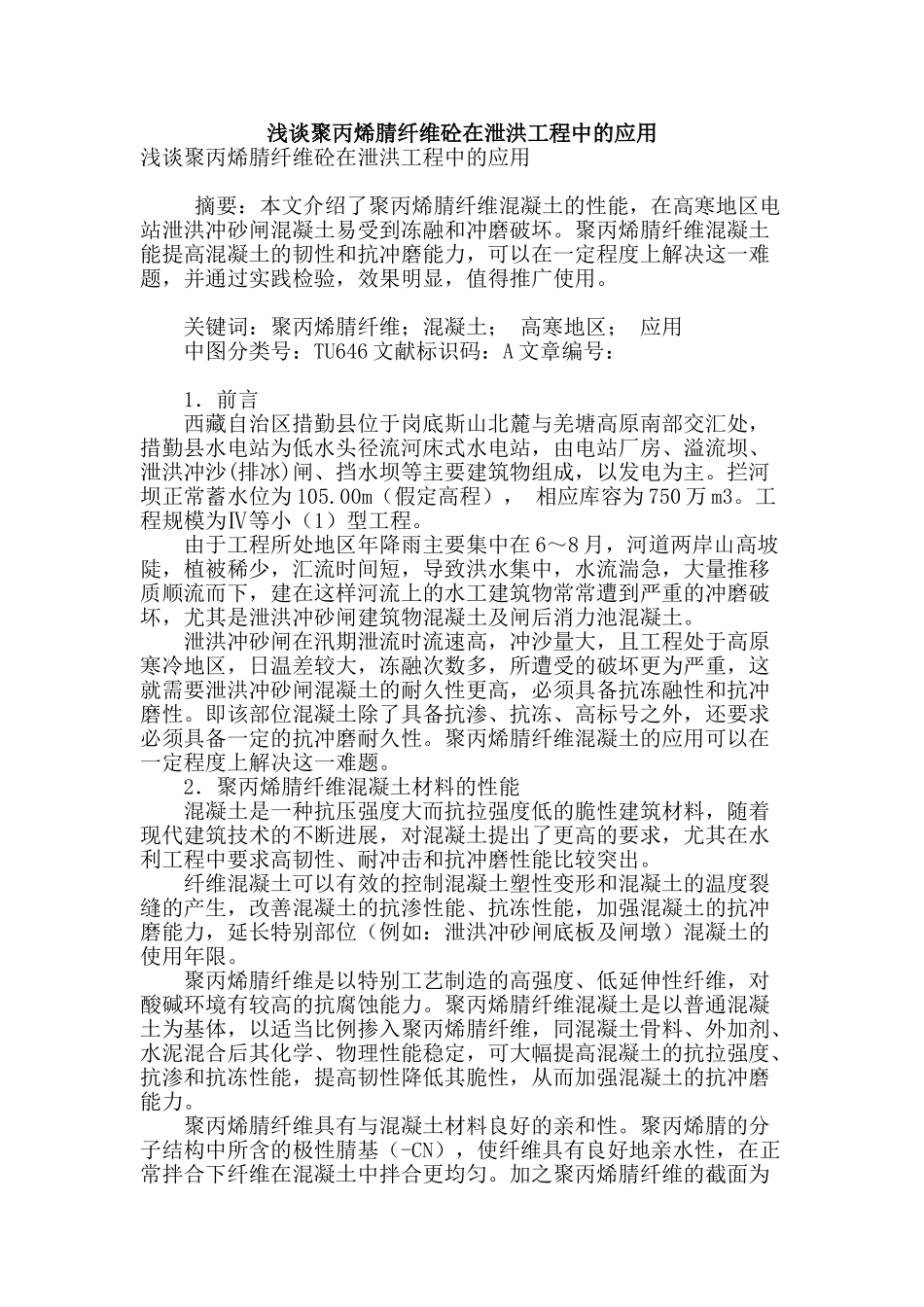

浅谈聚丙烯腈纤维砼在泄洪工程中的应用浅谈聚丙烯腈纤维砼在泄洪工程中的应用 摘要：本文介绍了聚丙烯腈纤维混凝土的性能，在高寒地区电站泄洪冲砂闸混凝土易受到冻融和冲磨破坏。聚丙烯腈纤维混凝土能提高混凝土的韧性和抗冲磨能力，可以在一定程度上解决这一难题，并通过实践检验，效果明显，值得推广使用。 关键词：聚丙烯腈纤维；混凝土； 高寒地区； 应用 中图分类号：TU646 文献标识码：A 文章编号： 1．前言 西藏自治区措勤县位于岗底斯山北麓与羌塘高原南部交汇处，措勤县水电站为低水头径流河床式水电站，由电站厂房、溢流坝、泄洪冲沙(排冰)闸、挡水坝等主要建筑物组成，以发电为主。拦河坝正常蓄水位为 105.00m（假定高程）， 相应库容为 750 万 m3。工程规模为Ⅳ等小（1）型工程。 由于工程所处地区年降雨主要集中在 6～8 月，河道两岸山高坡陡，植被稀少，汇流时间短，导致洪水集中，水流湍急，大量推移质顺流而下，建在这样河流上的水工建筑物常常遭到严重的冲磨破坏，尤其是泄洪冲砂闸建筑物混凝土及闸后消力池混凝土。 泄洪冲砂闸在汛期泄流时流速高，冲沙量大，且工程处于高原寒冷地区，日温差较大，冻融次数多，所遭受的破坏更为严重，这就需要泄洪冲砂闸混凝土的耐久性更高，必须具备抗冻融性和抗冲磨性。即该部位混凝土除了具备抗渗、抗冻、高标号之外，还要求必须具备一定的抗冲磨耐久性。聚丙烯腈纤维混凝土的应用可以在一定程度上解决这一难题。 2．聚丙烯腈纤维混凝土材料的性能 混凝土是一种抗压强度大而抗拉强度低的脆性建筑材料，随着现代建筑技术的不断进展，对混凝土提出了更高的要求，尤其在水利工程中要求高韧性、耐冲击和抗冲磨性能比较突出。 纤维混凝土可以有效的控制混凝土塑性变形和混凝土的温度裂缝的产生，改善混凝土的抗渗性能、抗冻性能，加强混凝土的抗冲磨能力，延长特别部位（例如：泄洪冲砂闸底板及闸墩）混凝土的使用年限。 聚丙烯腈纤维是以特别工艺制造的高强度、低延伸性纤维，对酸碱环境有较高的抗腐蚀能力。聚丙烯腈纤维混凝土是以普通混凝土为基体，以适当比例掺入聚丙烯腈纤维，同混凝土骨料、外加剂、水泥混合后其化学、物理性能稳定，可大幅提高混凝土的抗拉强度、抗渗和抗冻性能，提高韧性降低其脆性，从而加强混凝土的抗冲磨能力。 聚丙烯腈纤维具有与混凝土材料良好的亲和性。聚丙烯腈的分子结构中所含的极性腈基（-CN），使纤维具有良好地亲水性，在正常拌合下...
