浅谈铅丝笼沉排坝在赵沟控导工程中的应用

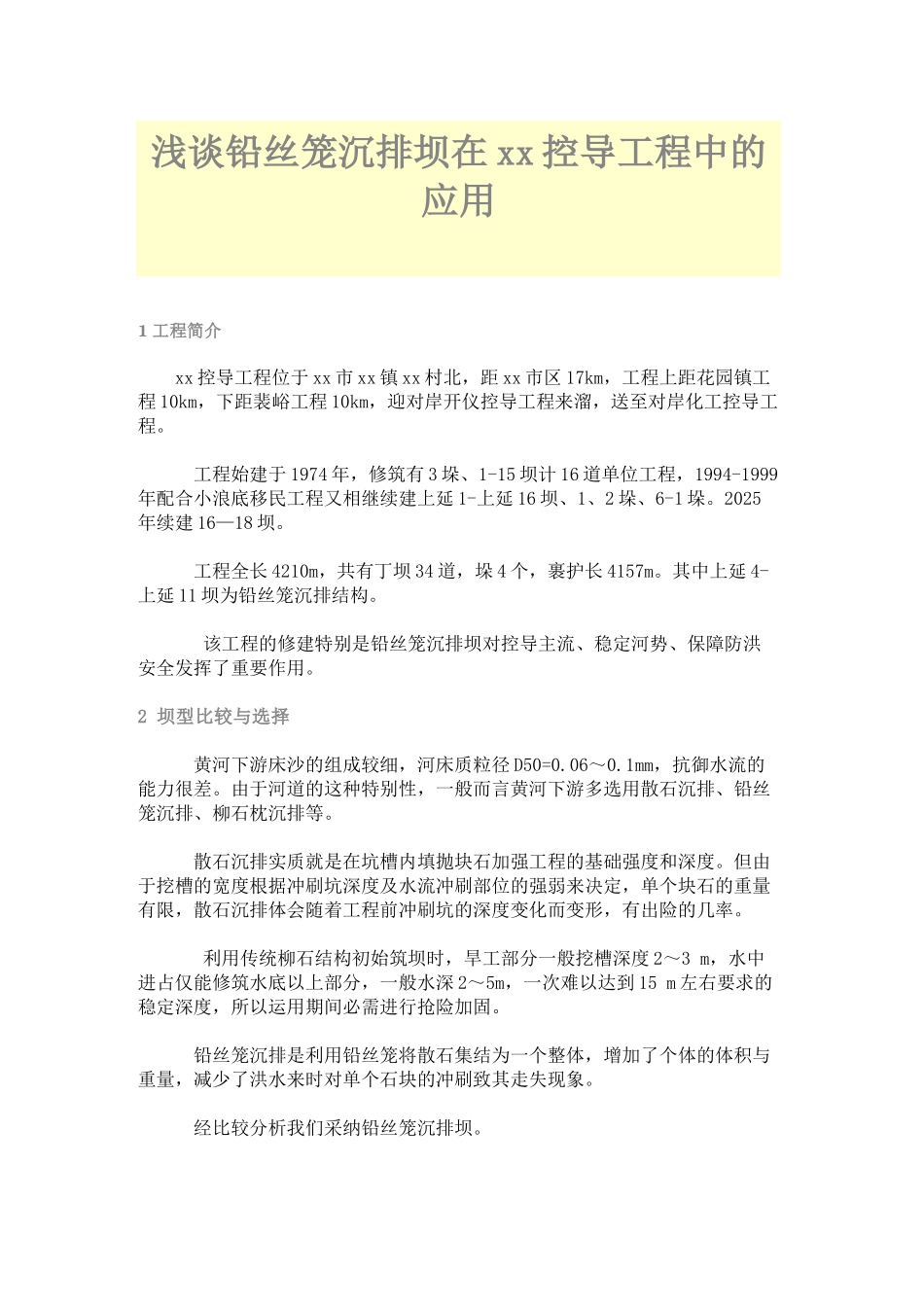

浅谈铅丝笼沉排坝在 xx 控导工程中的应用 1 工程简介 xx 控导工程位于 xx 市 xx 镇 xx 村北，距 xx 市区 17km，工程上距花园镇工程 10km，下距裴峪工程 10km，迎对岸开仪控导工程来溜，送至对岸化工控导工程。 工程始建于 1974 年，修筑有 3 垛、1-15 坝计 16 道单位工程，1994-1999年配合小浪底移民工程又相继续建上延 1-上延 16 坝、1、2 垛、6-1 垛。2025年续建 16—18 坝。 工程全长 4210m，共有丁坝 34 道，垛 4 个，裹护长 4157m。其中上延 4-上延 11 坝为铅丝笼沉排结构。 该工程的修建特别是铅丝笼沉排坝对控导主流、稳定河势、保障防洪安全发挥了重要作用。 2 坝型比较与选择 黄河下游床沙的组成较细，河床质粒径 D50=0.06～0.1mm，抗御水流的能力很差。由于河道的这种特别性，一般而言黄河下游多选用散石沉排、铅丝笼沉排、柳石枕沉排等。 散石沉排实质就是在坑槽内填抛块石加强工程的基础强度和深度。但由于挖槽的宽度根据冲刷坑深度及水流冲刷部位的强弱来决定，单个块石的重量有限，散石沉排体会随着工程前冲刷坑的深度变化而变形，有出险的几率。 利用传统柳石结构初始筑坝时，旱工部分一般挖槽深度 2～3 m，水中进占仅能修筑水底以上部分，一般水深 2～5m，一次难以达到 15 m 左右要求的稳定深度，所以运用期间必需进行抢险加固。 铅丝笼沉排是利用铅丝笼将散石集结为一个整体，增加了个体的体积与重量，减少了洪水来时对单个石块的冲刷致其走失现象。 经比较分析我们采纳铅丝笼沉排坝。 3 排体设计 铅丝笼沉排排体结构是由反滤布、压载、裹护体护坡组成。设计内容包括结构的选择和稳定性校核。 3.1 反滤布 铅丝笼沉排底层采纳无纺土工布做反滤布，上层采纳编织布以防止铅丝及块石刺破无纺土工布。反滤布既要满足保土性、透水性，又要有一定强度。一般选用 300 ｇ／ｍ２的无纺土工布做反滤布，造价低且适应性强，得到广泛的应用。 3.2 沉排压载 铅丝笼沉排系用铅丝编制结成网格的笼状物体，内填块石，网格的大小以不漏填充的石块为限。xx 控导工程铅丝笼沉排坝设计采纳１２＃铅丝编制成网格，并在结点处，上下左右用铅丝连接起来，以增加石笼的整体性。 3.3 冲刷深度确定 护岸沉排，由于水流侧蚀作用受到了限制，排脚处河床必定冲深，排脚伸出坡脚的尺寸，应满足河床冲至最低高程时排体坡度仍能维持稳定，并很好地保护岸坡。 采纳潜坝的水流条件（阿尔图...
