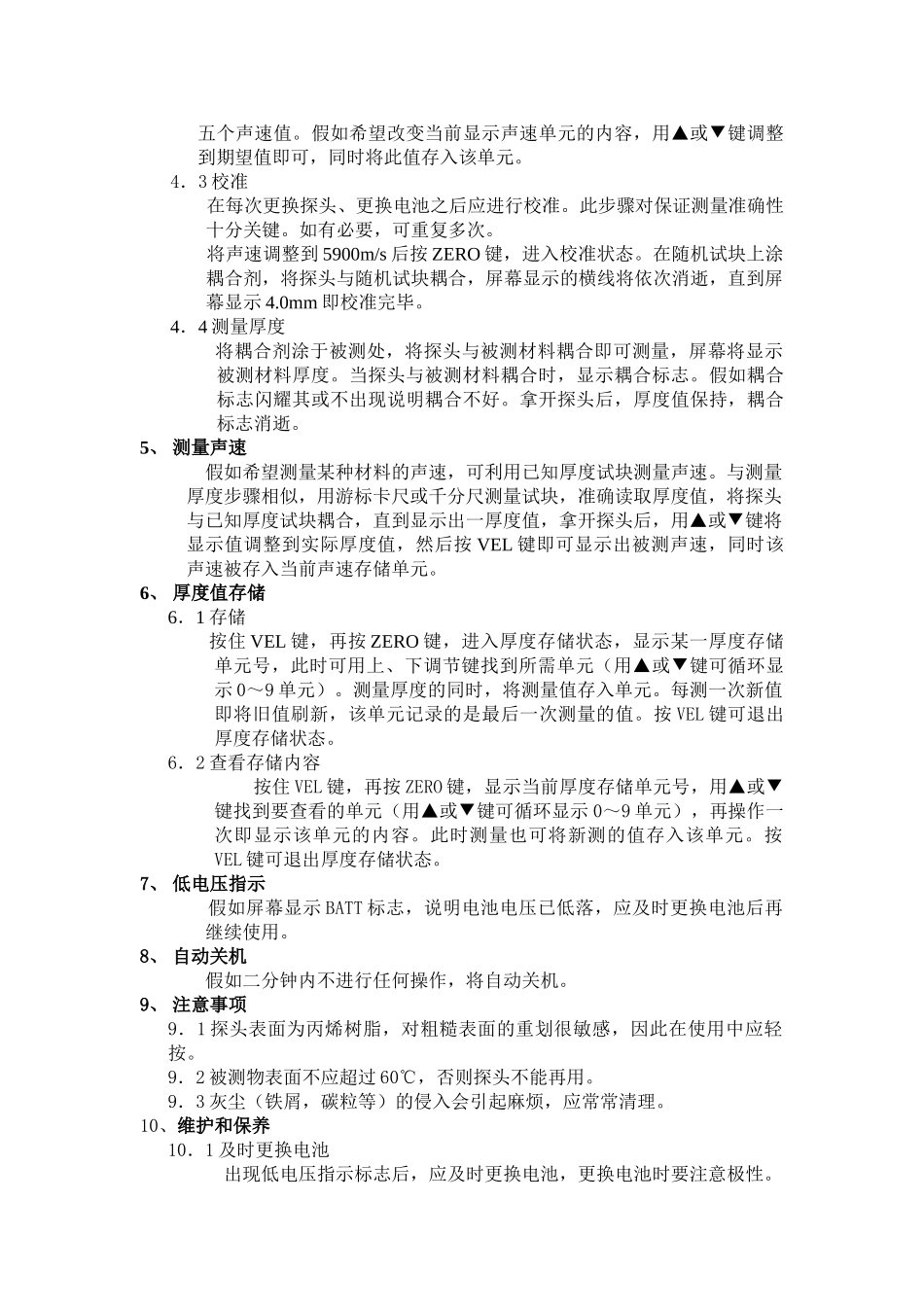

测厚仪使用说明书1、 概述1．1 适用范围金属、塑料、陶瓷及其它任何超声波的良导体，只要有上、下平行的两个表面，就能用此仪器测量厚度。此仪器可用在工业生产领域中对各种材料或零件作精确测量，其另一重要方面是可以对生产设备中的各种管道和压力容器进行监测，监测它们在使用过程中受腐蚀后的减薄程度。 1．2 基本原理 超声波测量厚度的原理与光波测量原理相似。探头发射的超声波脉冲到达被测物体并在物体中传播，到达分界面时被反射回探头，通过精确测量超声波在材料中传播的时间来确定被测材料的厚度。 1．3 仪器各部份名称 BATT---低电压标志 ---耦合标志 m/s---声速单位 mm---厚度单位 ON------开机键 ZERO---校准键 VEL---声速键▲▼---声速、厚度、厚度单元调整键 VEL＋ZERO---厚度存储键机器右下角的圆形铁块为校准试块2、 性能指标显示方式：四位数字液晶显示显示最小单位：0.1mm工作频率:5MHz测量范围:1.2～225mm(钢)声速调节范围:1000～9999m/s使用温度范围:0～40℃电源:二节 5 号电池3、 主要功能自动校准零点,可对系统误差进行修正线性自动补偿,在全范围内利用计算机软件对探头非线性误差进行修正,以提高准确度。采纳上下调节键可对声速、厚度进行快速调整,可快速查询厚度存储单元。耦合状态提示:提供耦合标志通过观察其稳定状态可知耦合是否正常。可存储十个厚度值,关机后数据不丢失,为高空及野外作业工作带来方便。测声速功能，根据样块厚度直接测出其声速，避开了查表或换算带来的麻烦。低电压提示自动关机：定时自动关机会帮您断电全键膜密闭式操作—防油污，提高使用寿命4、 测量步骤4．1 测量准备 将探头插入主机探头插座中，按 ON 键开机，全屏幕显示数秒后显示上次关机前使用的声速。此时可以开始测量。4．2 声速的调整假如当前屏幕显示为厚度值，按 VEL 键进入声速状态，屏幕将显示当前声速存储单元的内容。每按一次，声速存储单元变化一次，可循环显示五个声速值。假如希望改变当前显示声速单元的内容，用▲或▼键调整到期望值即可，同时将此值存入该单元。4．3 校准在每次更换探头、更换电池之后应进行校准。此步骤对保证测量准确性十分关键。如有必要，可重复多次。将声速调整到 5900m/s 后按 ZERO 键，进入校准状态。在随机试块上涂耦合剂，将探头与随机试块耦合，屏幕显示的横线将依次消逝，直到屏幕显示 4.0mm 即校准完毕。4．4 测量厚度 将耦合剂涂于被测处，将探头与被测材...
