海尔kf-48lwk健康柜式房间空调器培训教材

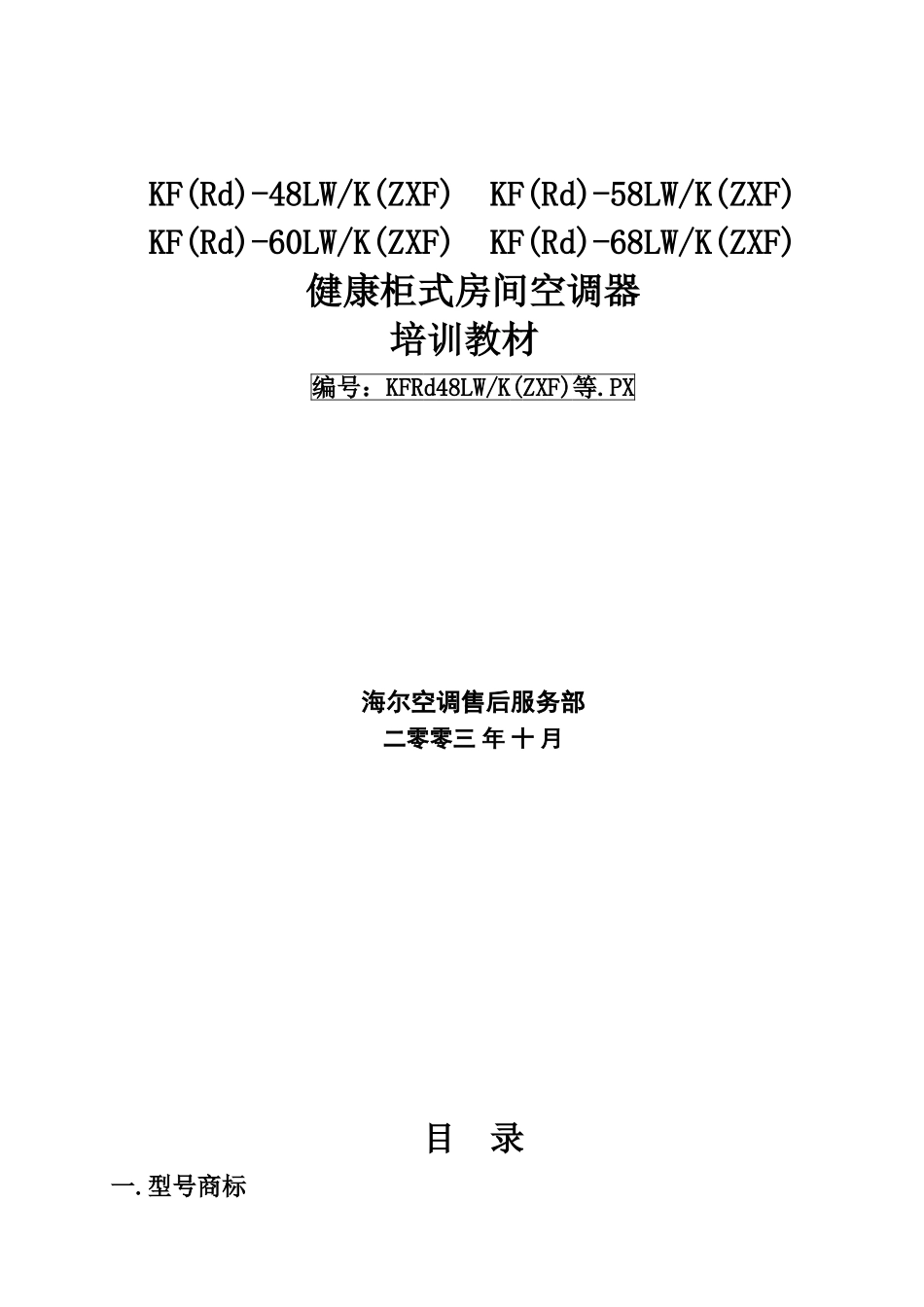

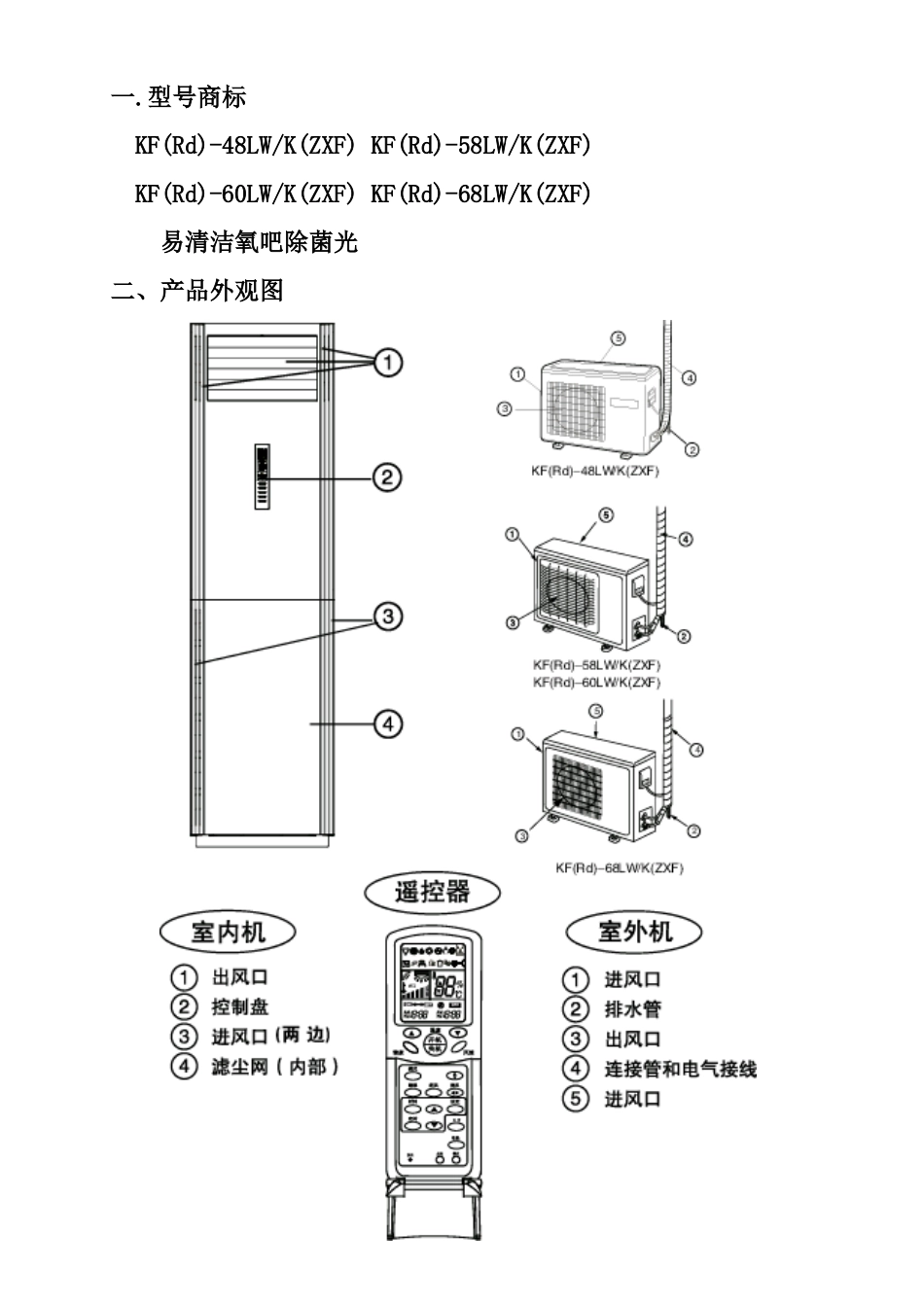

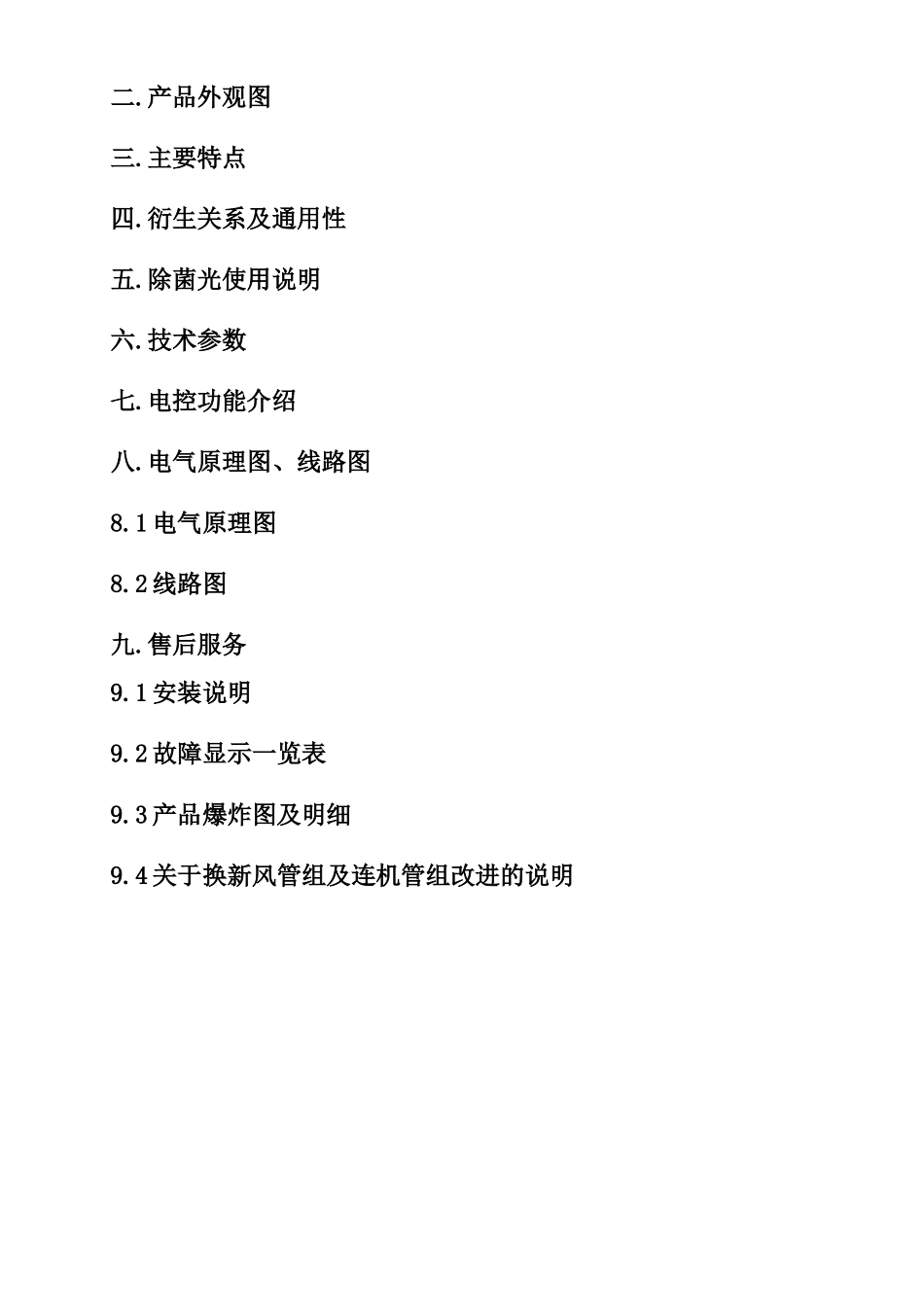

KF(Rd)-48LW/K(ZXF) KF(Rd)-58LW/K(ZXF)KF(Rd)-60LW/K(ZXF) KF(Rd)-68LW/K(ZXF)健康柜式房间空调器 培训教材编号：KFRd48LW/K(ZXF)等.PX 海尔空调售后服务部二零零三 年 十 月目 录一.型号商标二.产品外观图三.主要特点四.衍生关系及通用性五.除菌光使用说明六.技术参数七.电控功能介绍八.电气原理图、线路图8.1 电气原理图8.2 线路图九.售后服务9.1 安装说明9.2 故障显示一览表9.3 产品爆炸图及明细9.4 关于换新风管组及连机管组改进的说明一.型号商标KF(Rd)-48LW/K(ZXF) KF(Rd)-58LW/K(ZXF) KF(Rd)-60LW/K(ZXF) KF(Rd)-68LW/K(ZXF)易清洁氧吧除菌光二、产品外观图三.主要特点3.1 出风口横叶片自动关闭功能：在关机时，步进电机控制横叶片自动闭合。有效防止灰尘进入空调节器内部。3.2 立体送风功能：步进电机控制横摆叶、竖摆叶运转，实现多种角度送风。使空调节器吹出的风不直接吹的人体身上。立体送风使室内温度均匀，使人感觉更加舒适。 3.3 UV 光双波段除菌功能：此系列空调内置两个 UV 光灯，分别发射 UV-A波段（波长为 315-400nm）、UV-C 波段（波长为 250-270nm）光。UV-A 波段光与二氧化钛（TiO2）作用可以除菌、去掉有害气体，UV-C 波段光可以直接除菌，使室内空气保持清新，加倍干净。 TiO2(纳米二氧化钛)UV 光3.4 双向换新风: 利用换气扇把室内空气和室外空气进行双向式交换，将室内污浊空气排到室外，室外新奇空气通过防霉过滤网净化后转换到室内，保持室内外新奇空气有效循环,合理控制室内新风量，既有益于人体健康，又不占过多冷（热）负荷。3.5 超大热冷比：即制热量远大于制冷量,非常适合人体对冷的感觉比对热的感觉要灵敏的生理特点。3.6 多种保护，使用更安全。具有可供选择的电子锁功能。3.7 具有停电补偿功能和远程网络控制功能.四.衍生关系及通用性KF(Rd)-48LW/K(ZXF)内机在 KF(Rd)-48LW/K(XF)基础上增加紫外线除菌 功 能 并 更 改 电 控 ， 外 机 借 用 KF(Rd)-48LW/K(XF) ； KF(Rd)-传导区域正负电子带OH-h+e-OH有机物强氧化能力强力除臭C O 22HO紫外光紫外光杀菌示意图抑制病毒杀灭真菌有害菌团污浊空气纯净空气58LW/K(ZXF)、KF(Rd)-60LW/K(ZXF)内机在 KF(Rd)-58LW/K(XF)基础上增加紫外线除菌功能并更改电控，外机借用 KF(Rd)-58LW/K(XF)；KF(Rd)-60LW/K(ZXF)内机在 KF(Rd)-60LW/K(XF)基础上增加紫外线除菌功能并更改电 控 ， 外 机 借 用 KF(Rd)-60L...
