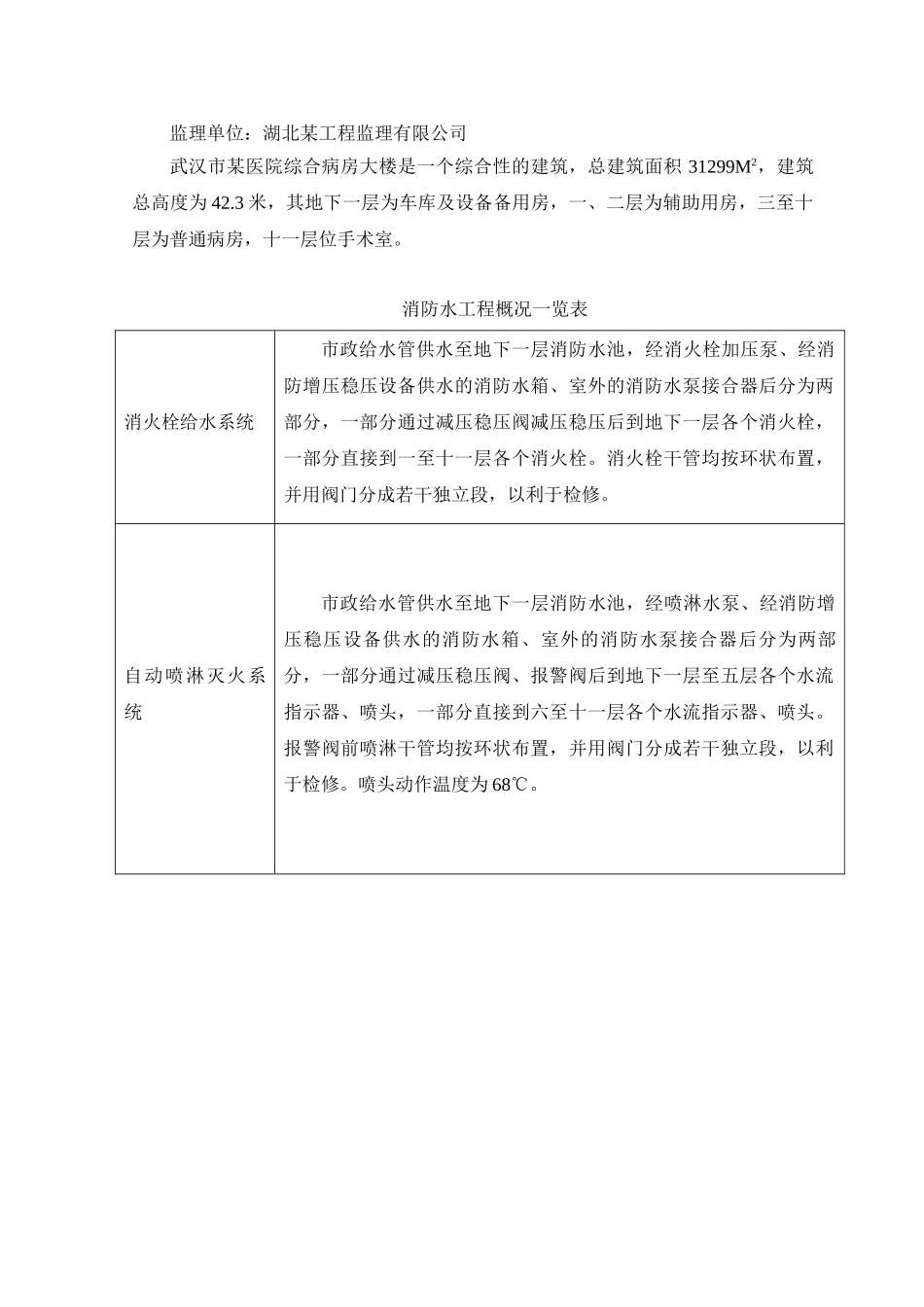

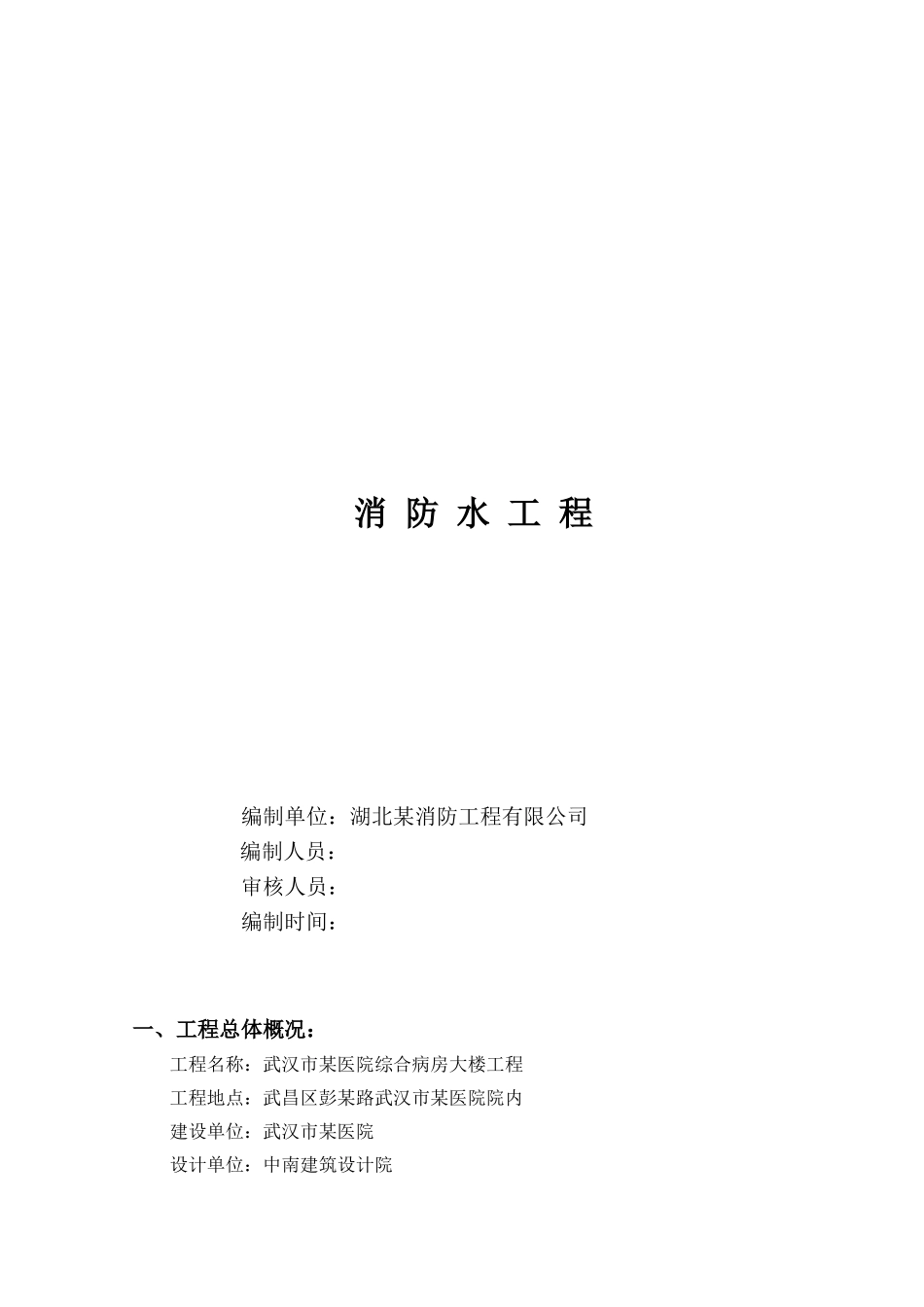

消 防 水 工 程编制单位：湖北某消防工程有限公司编制人员：审核人员：编制时间：一、工程总体概况：工程名称：武汉市某医院综合病房大楼工程工程地点：武昌区彭某路武汉市某医院院内建设单位：武汉市某医院设计单位：中南建筑设计院监理单位：湖北某工程监理有限公司武汉市某医院综合病房大楼是一个综合性的建筑，总建筑面积 31299M2，建筑总高度为 42.3 米，其地下一层为车库及设备备用房，一、二层为辅助用房，三至十层为普通病房，十一层位手术室。消防水工程概况一览表消火栓给水系统市政给水管供水至地下一层消防水池，经消火栓加压泵、经消防增压稳压设备供水的消防水箱、室外的消防水泵接合器后分为两部分，一部分通过减压稳压阀减压稳压后到地下一层各个消火栓，一部分直接到一至十一层各个消火栓。消火栓干管均按环状布置，并用阀门分成若干独立段，以利于检修。自动喷淋灭火系统市政给水管供水至地下一层消防水池，经喷淋水泵、经消防增压稳压设备供水的消防水箱、室外的消防水泵接合器后分为两部分，一部分通过减压稳压阀、报警阀后到地下一层至五层各个水流指示器、喷头，一部分直接到六至十一层各个水流指示器、喷头。报警阀前喷淋干管均按环状布置，并用阀门分成若干独立段，以利于检修。喷头动作温度为 68℃。二 、 施 工 程 序 与 工 艺 方 法1 、管道材质选用 :消防给水系统、自动喷淋系统采纳热镀铮钢管卡箍连接及丝扣连接。2 、预留、预埋工作 2.l 配合土建预留、预埋 , 施工前组织施工人员学习 , 熟悉图纸及法律规范 , 弄清预留 , 预埋 位置 , 标高 , 把任务落实到每一人 , 指派专人负责协调 , 根据土建施工进度 , 及时核对及时处理 , 避开发生位移和漏埋。2.2 工艺流程 : 制作模具一模板上放线标记一安装模具一复核检查。预留孔洞只寸为：管道名称规格（mm ）留洞尺寸（mm ）消防水主管DN≤25mm100*100DN=32-50mm150*150DN=70-100mm200*2002.3 刚性防水套管制作与安装 : 根据国标图集 S312 尺寸在钢板上划线放样 , 切割翼环。随 后除去钢板上浮锈、油脂类物质 , 根据土建结构图纸 , 确定套管长度 , 并现场复核 , 按长 度切管 , 同时务必除去浮锈及外壁油漆。将防水翼环与套管组对找正双面焊接 , 并敲净焊 渣。安装时以土建现场轴线及标高点为参照系定位套管位置 , 同时在模板上标划 "+" 字线 , 以防偏差 , 最后将套管外坐与钢筋点焊固定。3...
