液位取源部件安装

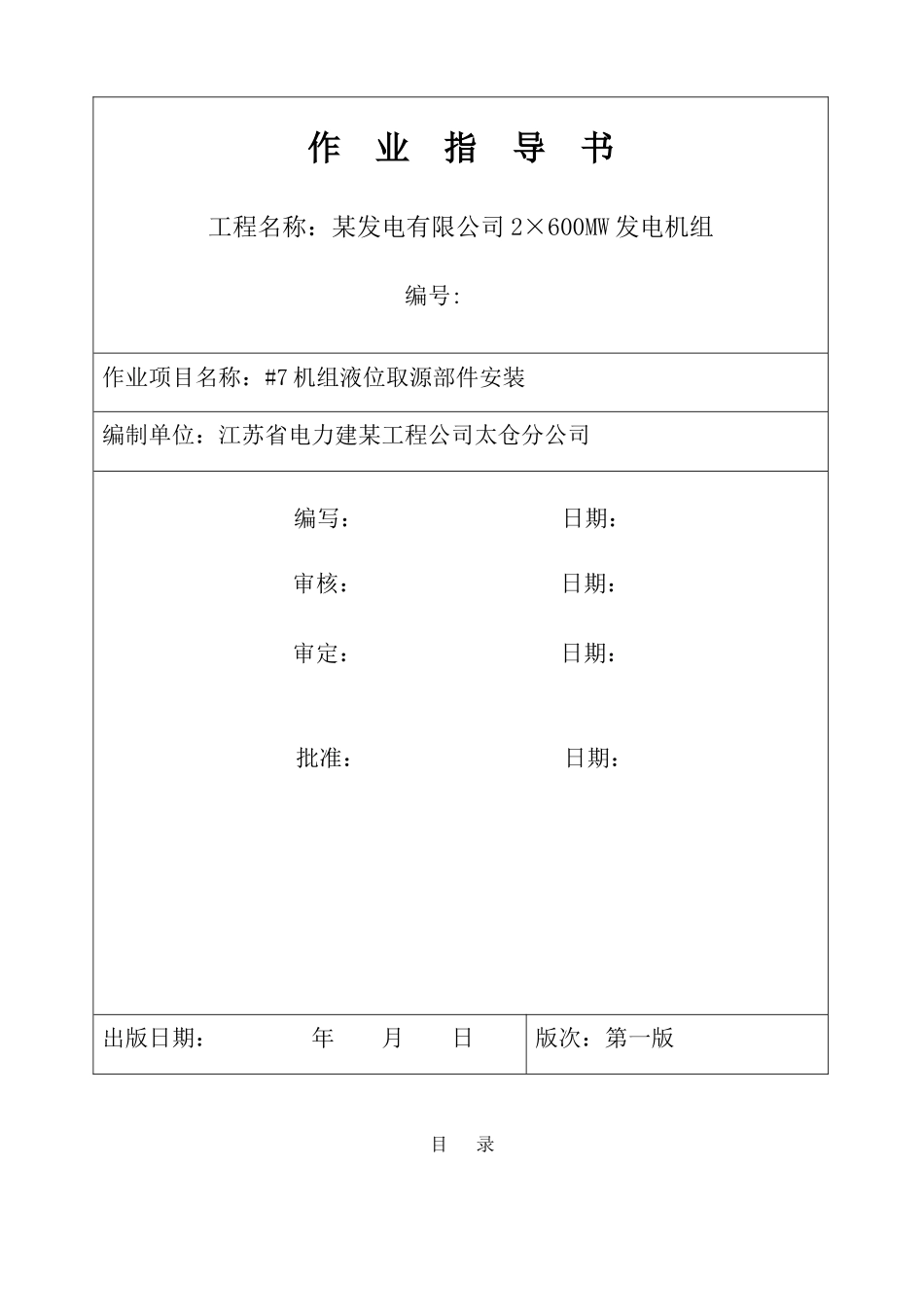

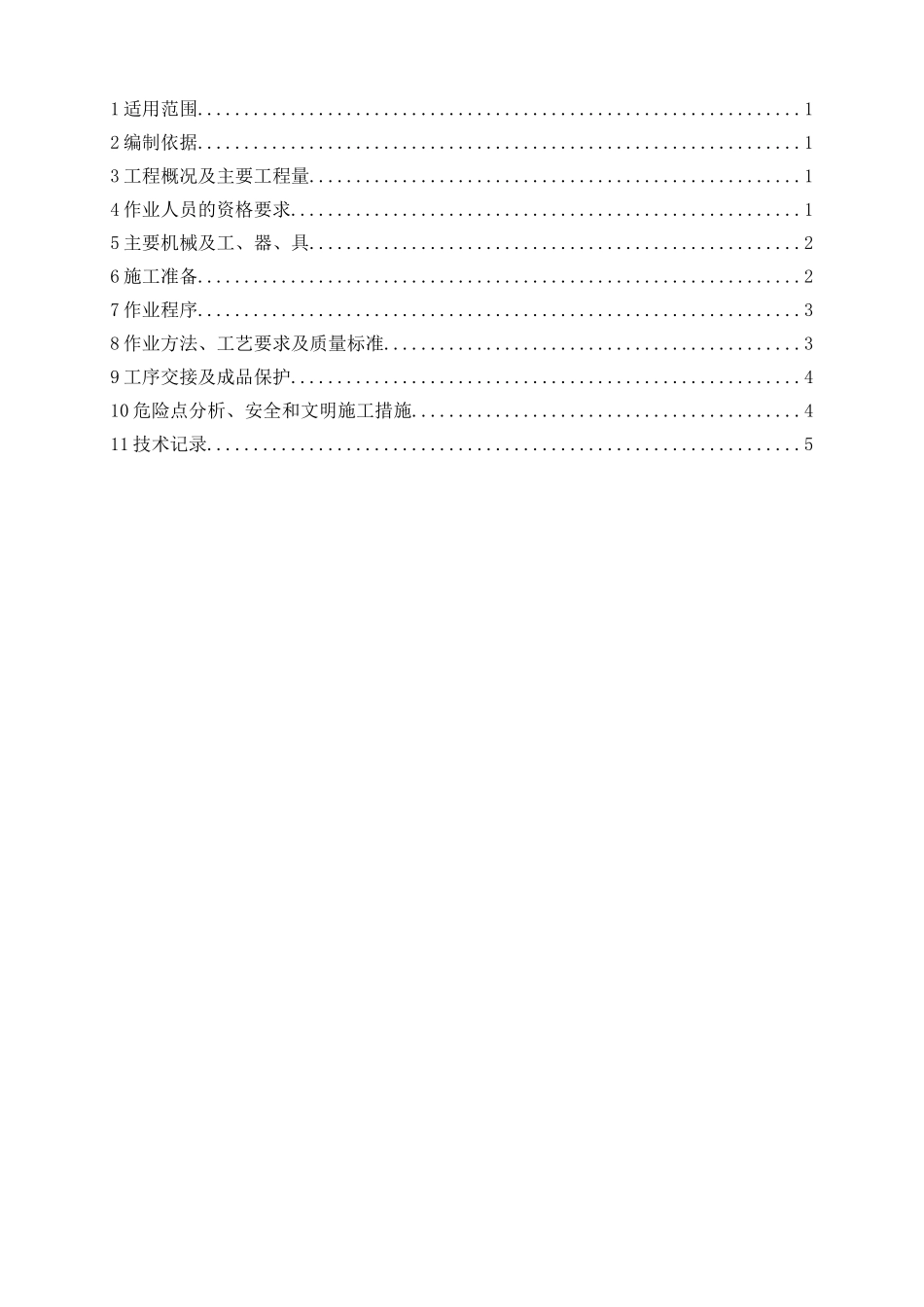

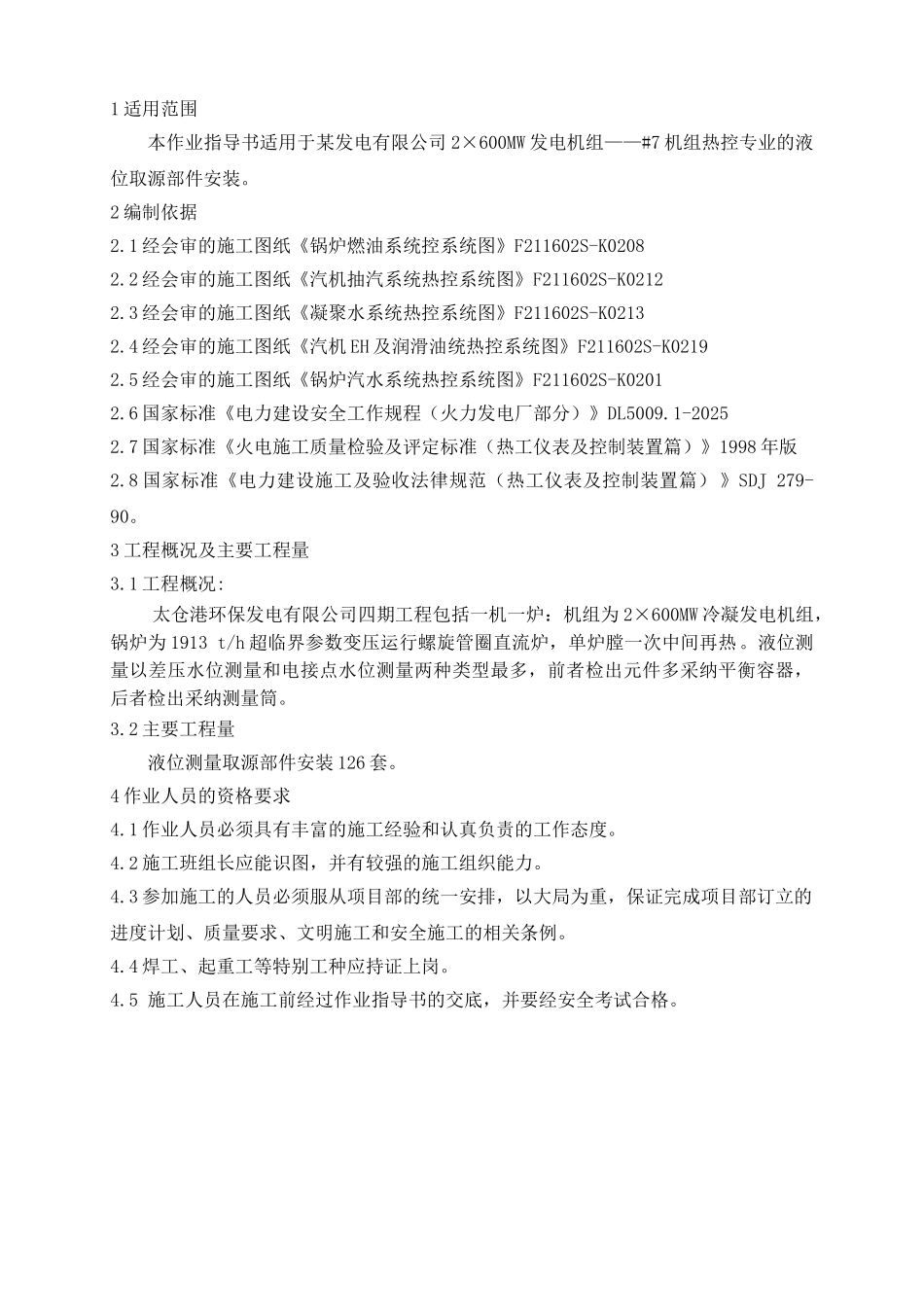

目 录作 业 指 导 书工程名称：某发电有限公司 2×600MW 发电机组编号:作业项目名称：#7 机组液位取源部件安装编制单位：江苏省电力建某工程公司太仓分公司编写： 日期： 审核： 日期：审定： 日期： 批准： 日期： 出版日期： 年 月 日版次：第一版1 适用范围.................................................................12 编制依据.................................................................13 工程概况及主要工程量.....................................................14 作业人员的资格要求.......................................................15 主要机械及工、器、具.....................................................26 施工准备.................................................................27 作业程序.................................................................38 作业方法、工艺要求及质量标准.............................................39 工序交接及成品保护.......................................................410 危险点分析、安全和文明施工措施..........................................411 技术记录................................................................51 适用范围本作业指导书适用于某发电有限公司 2×600MW 发电机组——#7 机组热控专业的液位取源部件安装。2 编制依据2.1 经会审的施工图纸《锅炉燃油系统控系统图》F211602S-K02082.2 经会审的施工图纸《汽机抽汽系统热控系统图》F211602S-K02122.3 经会审的施工图纸《凝聚水系统热控系统图》F211602S-K02132.4 经会审的施工图纸《汽机 EH 及润滑油统热控系统图》F211602S-K02192.5 经会审的施工图纸《锅炉汽水系统热控系统图》F211602S-K02012.6 国家标准《电力建设安全工作规程（火力发电厂部分）》DL5009.1-20252.7 国家标准《火电施工质量检验及评定标准（热工仪表及控制装置篇）》1998 年版2.8 国家标准《电力建设施工及验收法律规范（热工仪表及控制装置篇） 》SDJ 279-90。3 工程概况及主要工程量3.1 工程概况:太仓港环保发电有限公司四期工程包括一机一炉：机组为 2×600MW 冷凝发电机组，锅炉为 1913 t/h 超临界参数变压运行螺旋管圈直流炉，单炉膛一次中间再热。液位测量以差压水位测量和电接点水位测量两种类型最多，前者检出元件...
