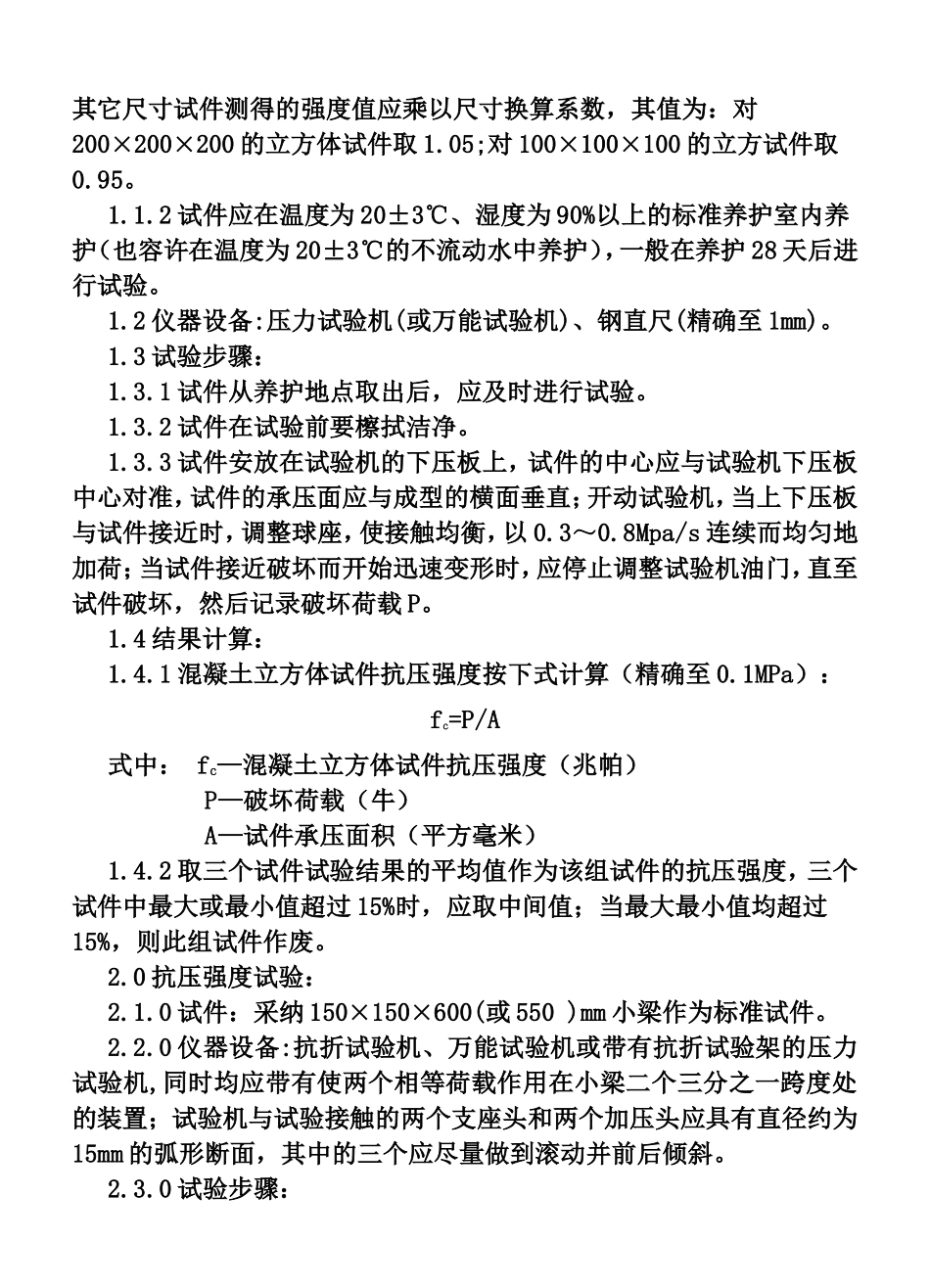

标题：砼力学性能测试程序作业指导书 编制人审核人批准人日 期日 期日 期修改概要修改号修 改 内 容 概 要修改人 审核人 批准日期砼力学性能测试程序作业指导书1.0 立方体抗压强度试验，适用于测定砼立方体试块的抗压强度。1.1 试块：1.1.1 取 150×150×150mm 的立方体试件的抗压强度作为标准值，用其它尺寸试件测得的强度值应乘以尺寸换算系数，其值为：对200×200×200 的立方体试件取 1.05;对 100×100×100 的立方试件取0.95。1.1.2 试件应在温度为 20±3℃、湿度为 90%以上的标准养护室内养护（也容许在温度为 20±3℃的不流动水中养护），一般在养护 28 天后进行试验。1.2 仪器设备:压力试验机(或万能试验机)、钢直尺(精确至 1mm)。1.3 试验步骤：1.3.1 试件从养护地点取出后，应及时进行试验。1.3.2 试件在试验前要檫拭洁净。1.3.3 试件安放在试验机的下压板上，试件的中心应与试验机下压板中心对准，试件的承压面应与成型的横面垂直；开动试验机，当上下压板与试件接近时，调整球座，使接触均衡，以 0.3～0.8Mpa/s 连续而均匀地加荷；当试件接近破坏而开始迅速变形时，应停止调整试验机油门，直至试件破坏，然后记录破坏荷载 P。1.4 结果计算：1.4.1 混凝土立方体试件抗压强度按下式计算（精确至 0.1MPa）：fc=P/A式中： fc—混凝土立方体试件抗压强度（兆帕） P—破坏荷载（牛） A—试件承压面积（平方毫米）1.4.2 取三个试件试验结果的平均值作为该组试件的抗压强度，三个试件中最大或最小值超过 15%时，应取中间值；当最大最小值均超过15%，则此组试件作废。2.0 抗压强度试验：2.1.0 试件：采纳 150×150×600(或 550 )mm 小梁作为标准试件。2.2.0 仪器设备:抗折试验机、万能试验机或带有抗折试验架的压力试验机,同时均应带有使两个相等荷载作用在小梁二个三分之一跨度处的装置；试验机与试验接触的两个支座头和两个加压头应具有直径约为15mm 的弧形断面，其中的三个应尽量做到滚动并前后倾斜。2.3.0 试验步骤：2.3.1 试件从养护地点取出后，应及时试验；试验前试件应保持与原养护地点相似的干湿状态。2.3.2 试件在试验前应擦拭洁净，测量尺寸并检查外观，准确至 1mm；试件不得有缺损，承压区及支承区的不平度每 100mm 不超过 0.05mm，承压区及支承区与相邻面的不垂直度偏差应不大于±5°。2.3.3 试验时应调整加压头及支座，使其接触均衡；以 0.02～0.05MPa/s(强度低于 ...
