清水池结构计算书

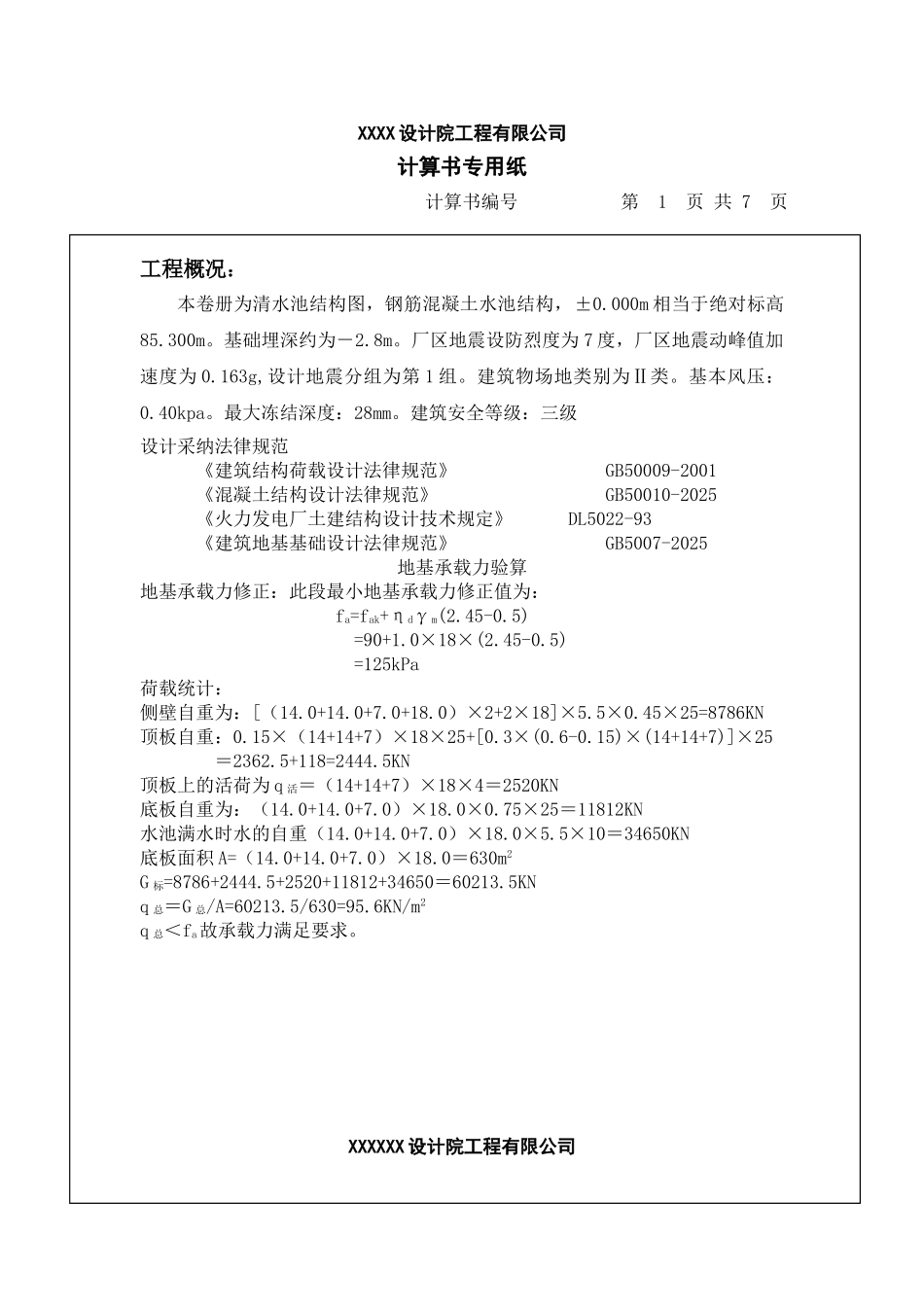

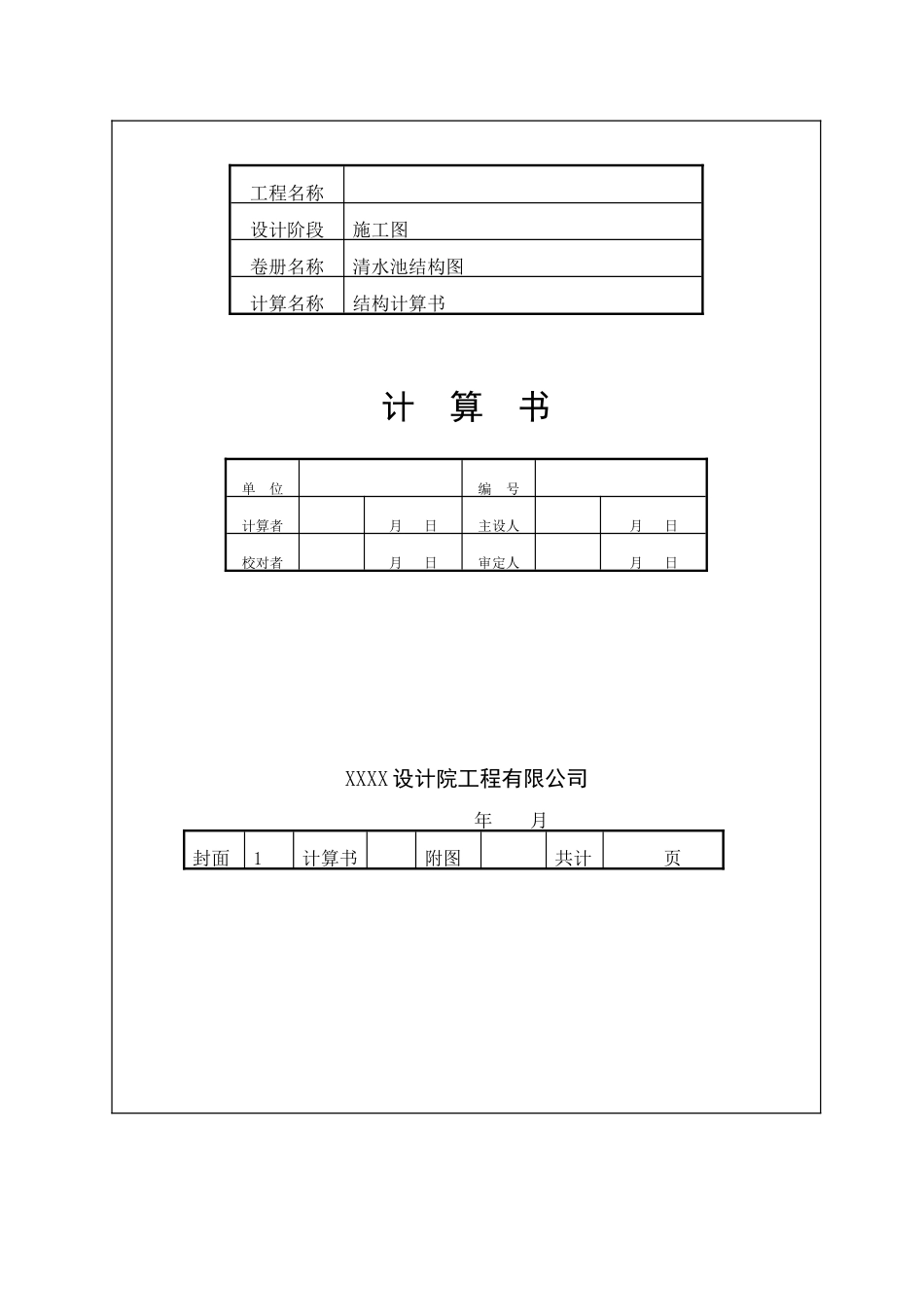

工程名称设计阶段施工图卷册名称清水池结构图计算名称结构计算书计 算 书单 位编 号 计算者月 日主设人月 日校对者月 日审定人月 日XXXX 设计院工程有限公司年 月封面1计算书附图共计 页XXXX 设计院工程有限公司计算书专用纸 计算书编号 第 1 页 共 7 页工程概况：本卷册为清水池结构图，钢筋混凝土水池结构，±0.000m 相当于绝对标高85.300m。基础埋深约为－2.8m。厂区地震设防烈度为 7 度，厂区地震动峰值加速度为 0.163g,设计地震分组为第 1 组。建筑物场地类别为Ⅱ类。基本风压：0.40kpa。最大冻结深度：28mm。建筑安全等级：三级设计采纳法律规范《建筑结构荷载设计法律规范》 GB50009-2001《混凝土结构设计法律规范》 GB50010-2025《火力发电厂土建结构设计技术规定》 DL5022-93《建筑地基基础设计法律规范》 GB5007-2025地基承载力验算地基承载力修正：此段最小地基承载力修正值为： fa=fak+ηdγm(2.45-0.5) =90+1.0×18×(2.45-0.5) =125kPa荷载统计：侧壁自重为：[（14.0+14.0+7.0+18.0）×2+2×18]×5.5×0.45×25=8786KN顶板自重：0.15×（14+14+7）×18×25+[0.3×(0.6-0.15)×(14+14+7)]×25＝2362.5+118=2444.5KN顶板上的活荷为 q 活＝（14+14+7）×18×4＝2520KN底板自重为：（14.0+14.0+7.0）×18.0×0.75×25＝11812KN水池满水时水的自重（14.0+14.0+7.0）×18.0×5.5×10＝34650KN底板面积 A=（14.0+14.0+7.0）×18.0＝630m2G 标=8786+2444.5+2520+11812+34650＝60213.5KNq 总＝G 总/A=60213.5/630=95.6KN/m2q 总＜fa故承载力满足要求。XXXXXX 设计院工程有限公司计算书专用纸 计算书编号 第 2 页 共 7 页侧壁计算：（1）由于埋深较浅故不考虑主动土压力及地面活荷产生的侧压力（2）池内水产生的侧压力（池内有水，池外无土）池壁高h2=5.5m 则P水=5.5×10×1.4=55×1.4KN/m2取P水进行侧壁计算因为侧壁是四边支承且＞2故按下部固结上端铰结的单向板计算侧壁弯矩，水平角隅处考虑角隅效应引起的水平向负弯矩，计算简图如下其中l＝5.50m 计算结果如下（括号内为设计值） M中max＝0.0298×P水×H2＝49.58 kN·m（69.4）M端=-P水×H2/15=111 kN·m(155.4)水平角隅处M角=m×P水×H2=-0.035×55×5.52=-58.2 kN·m(81.5)取M端，计算侧壁竖向配筋及验算裂缝取M角计算水平钢筋及验算裂缝1.竖向配筋计算：（M端＝155.4KN.m）一、基本资料： 弯矩M端＝155.4KN.m梁宽b=1000mm 梁高...
