温州市龙湾区行政中心区水电安装施工方案

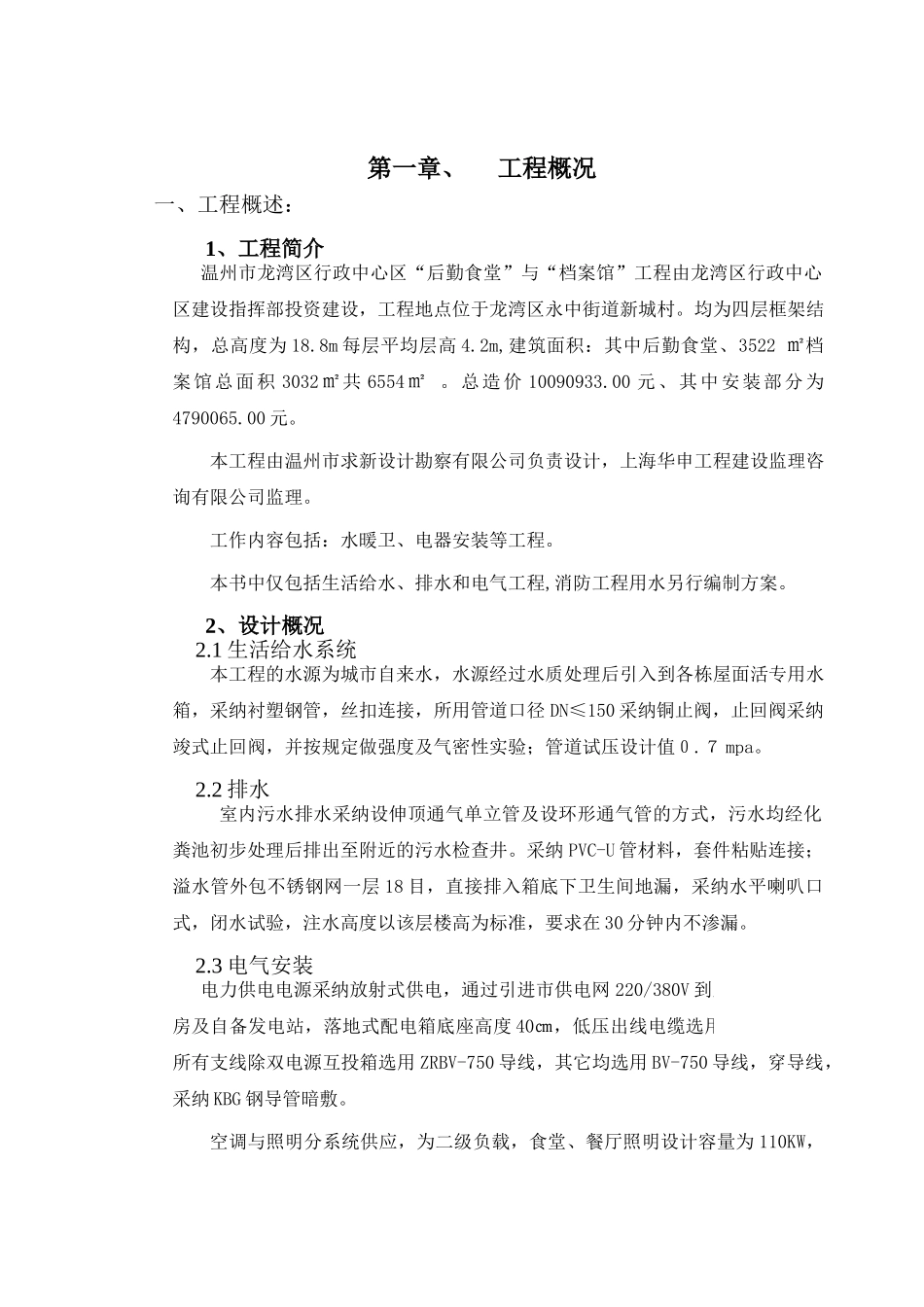

第一章、工程概况一、工程概述： 1、工程简介温州市龙湾区行政中心区“后勤食堂”与“档案馆”工程由龙湾区行政中心区建设指挥部投资建设，工程地点位于龙湾区永中街道新城村。均为四层框架结构，总高度为 18.8m 每层平均层高 4.2m,建筑面积：其中后勤食堂、3522 ㎡档案馆总面积 3032㎡共 6554㎡ 。总造价 10090933.00 元、其中安装部分为4790065.00 元。本工程由温州市求新设计勘察有限公司负责设计，上海华申工程建设监理咨询有限公司监理。工作内容包括：水暖卫、电器安装等工程。本书中仅包括生活给水、排水和电气工程,消防工程用水另行编制方案。2、设计概况2.1 生活给水系统本工程的水源为城市自来水，水源经过水质处理后引入到各栋屋面活专用水箱，采纳衬塑钢管，丝扣连接，所用管道口径 DN≤150 采纳铜止阀，止回阀采纳竣式止回阀，并按规定做强度及气密性实验；管道试压设计值０.７ mpa。2.2 排水室内污水排水采纳设伸顶通气单立管及设环形通气管的方式，污水均经化粪池初步处理后排出至附近的污水检查井。采纳 PVC-U 管材料，套件粘贴连接；溢水管外包不锈钢网一层 18 目，直接排入箱底下卫生间地漏，采纳水平喇叭口式，闭水试验，注水高度以该层楼高为标准，要求在 30 分钟内不渗漏。2.3 电气安装电力供电电源采纳放射式供电，通过引进市供电网 220/380V 到主搂供电配电房及自备发电站，落地式配电箱底座高度 40㎝，低压出线电缆选用 YV-1KV 型，所有支线除双电源互投箱选用 ZRBV-750 导线，其它均选用 BV-750 导线，穿导线，采纳 KBG 钢导管暗敷。空调与照明分系统供应，为二级负载，食堂、餐厅照明设计容量为 110KW，空调设计容量 180KW，档案馆设计照明容量 96KW，空调设计容量 245KW，2.4 照明灯具本工程采纳的主要灯具有：应急灯、壁灯、吸顶灯、节能日光灯、金卤灯等。2.5 防雷本防雷的等级为三类，满足防直击雷、防雷电感应及雷电波的侵入，并设置总等电位置联结，接闪器采纳¦Ø12 镀锌圆钢作为避雷带利用柱、墙¦内两根 Ø16 以上通长钢筋作为引下线，顶端与屋面壁雷带焊接，尾端与建筑物基础底梁及底板轴线上的上下层钢筋内的两根主筋焊接，本工程防雷接地、电器设备的保护的保护接地、电梯机房、消防控制室、弱电等的接地共用统一接地，接地电阻不大于 1 欧，实测不合格的，要求增设人工接地级。3、工程特点.3．1 施工技术、质量要求高，比较复杂本工程工序繁多，内配备设施...
