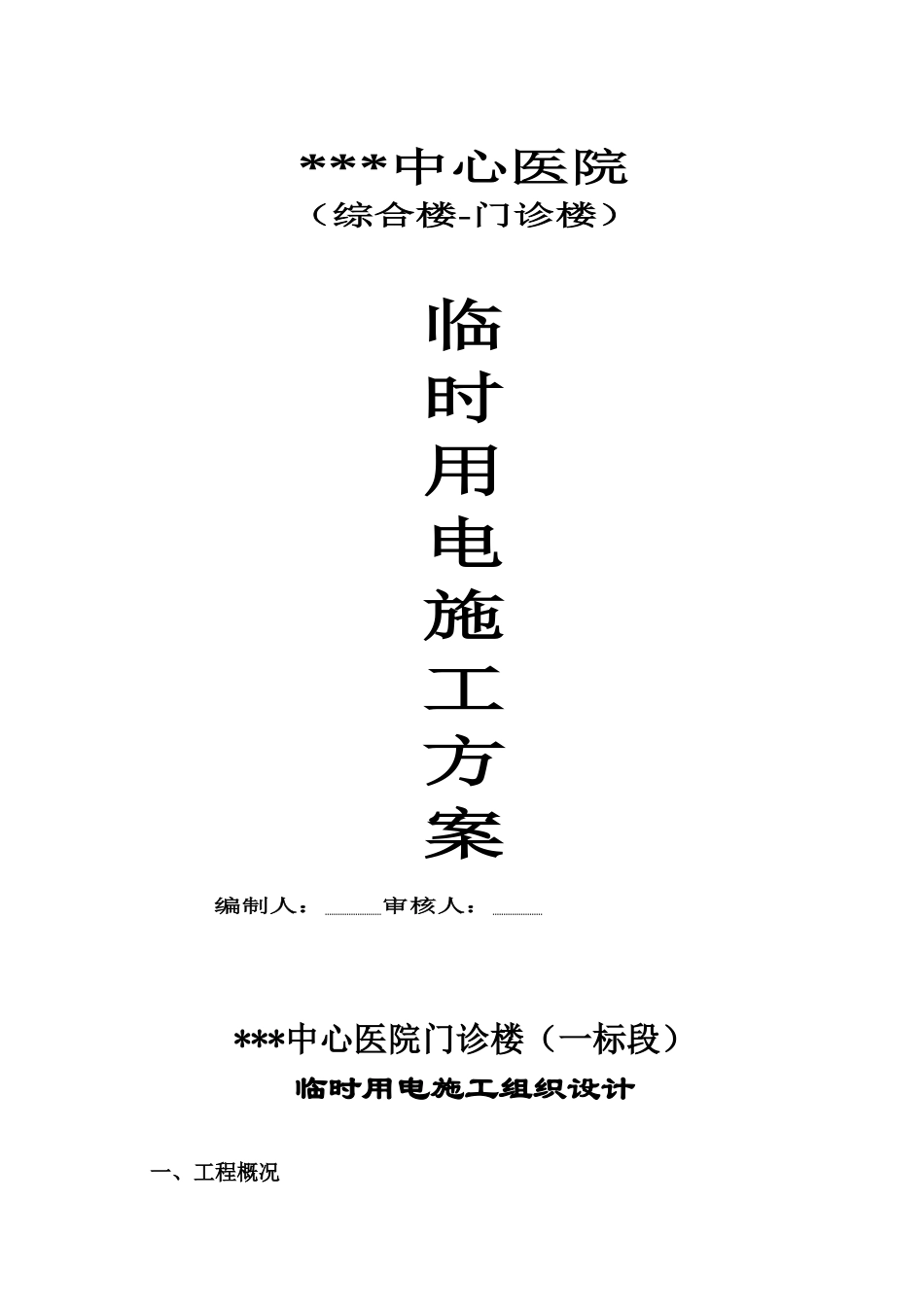

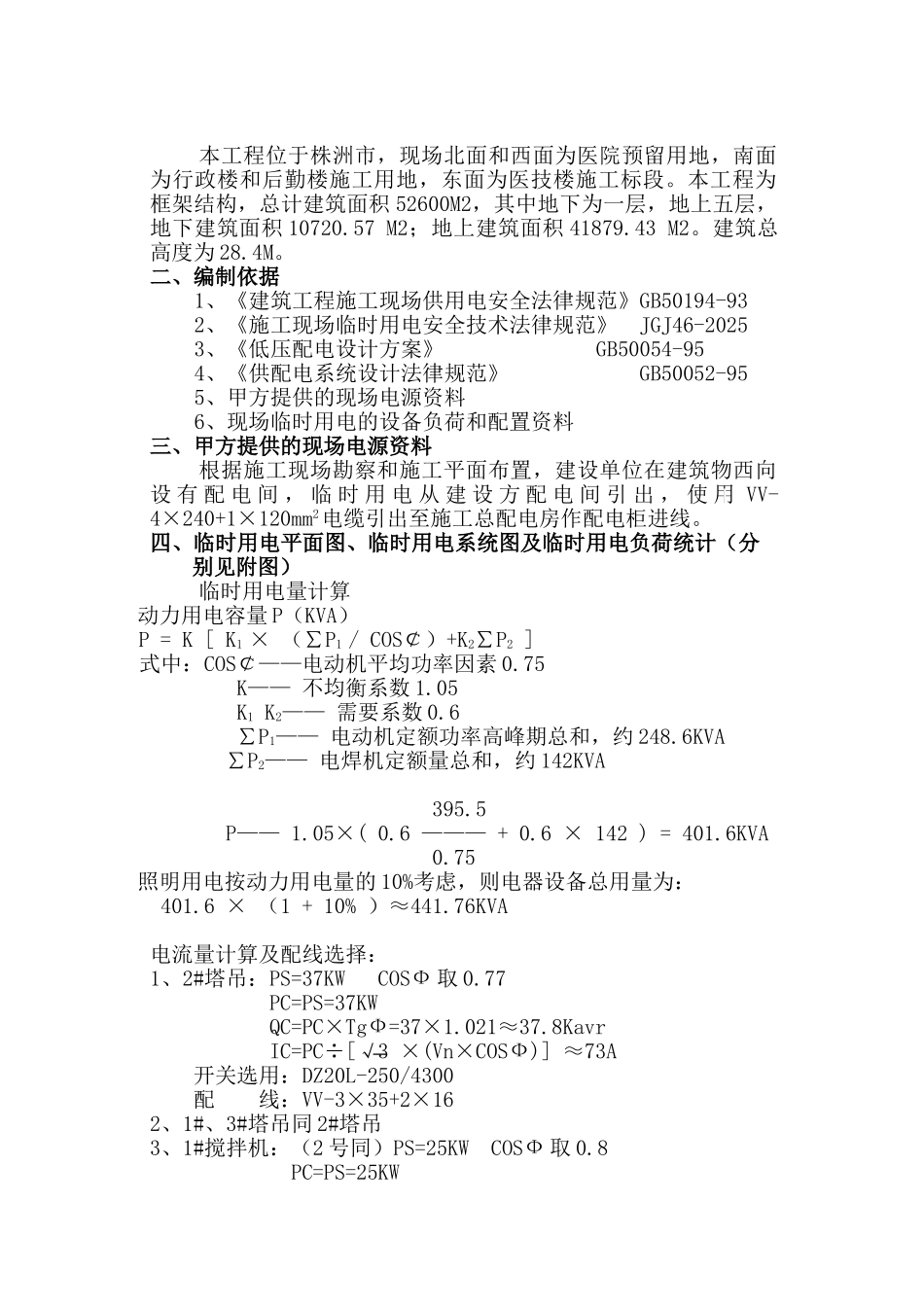

***中心医院（综合楼-门诊楼）临时用电施工方案编制人： 审核人： ***中心医院门诊楼（一标段）临时用电施工组织设计一、工程概况本工程位于株洲市，现场北面和西面为医院预留用地，南面为行政楼和后勤楼施工用地，东面为医技楼施工标段。本工程为框架结构，总计建筑面积 52600M2，其中地下为一层，地上五层，地下建筑面积 10720.57 M2；地上建筑面积 41879.43 M2。建筑总高度为 28.4M。二、编制依据1、《建筑工程施工现场供用电安全法律规范》GB50194-932、《施工现场临时用电安全技术法律规范》 JGJ46-20253、《低压配电设计方案》 GB50054-954、《供配电系统设计法律规范》 GB50052-955、甲方提供的现场电源资料6、现场临时用电的设备负荷和配置资料三、甲方提供的现场电源资料根据施工现场勘察和施工平面布置，建设单位在建筑物西向设 有 配 电 间 ， 临 时 用 电 从 建 设 方 配 电 间 引 出 ， 使 用 VV-4×240+1×120mm2电缆引出至施工总配电房作配电柜进线。四、临时用电平面图、临时用电系统图及临时用电负荷统计（分别见附图）临时用电量计算动力用电容量 P（KVA）P = K [ K1 × （∑P1 / COS￠）+K2∑P2 ]式中：COS￠——电动机平均功率因素 0.75 K—— 不均衡系数 1.05 K1 K2—— 需要系数 0.6 ∑P1—— 电动机定额功率高峰期总和，约 248.6KVA ∑P2—— 电焊机定额量总和，约 142KVA 395.5 P—— 1.05×( 0.6 ——— + 0.6 × 142 ) = 401.6KVA 0.75照明用电按动力用电量的 10%考虑，则电器设备总用量为： 401.6 × （1 + 10% ）≈441.76KVA电流量计算及配线选择：1、2#塔吊：PS=37KW COSФ 取 0.77 PC=PS=37KW QC=PC×TgФ=37×1.021≈37.8Kavr IC=PC÷[√3 ×(Vn×COSФ)] ≈73A开关选用：DZ20L-250/4300配 线：VV-3×35+2×162、1#、3#塔吊同 2#塔吊3、1#搅拌机：（2 号同）PS=25KW COSФ 取 0.8 PC=PS=25KW QC=PC×TgФ=25×1.021≈25.6Kavr IC=PC÷[√3 ×(Vn×COSФ)]≈47.53A开关选用：DZ20L-250/4300配 线：VV-3×25+2×164、1#输送泵（2#同 1#）PS=90KW COSФ 取 0.78 PC=PS=90KW QC=PC×TgФ=90×1.021≈91.9Kavr IC=PC÷[√3 ×(Vn×COSФ)]≈175.5A开关选用：DZ20L-400/4300配 线：VV-3×50+2×165、闪光对焊机 PS=100KVA Σn=60% COSФ 取 0.65 PC=PS=√3 ×(sn×COSФ)≈51KW QC=PC×TgФ=51×1.16...
