湖州县污水厂中水回用pe800管穿越港定向钻工程牵引管施工组织设计

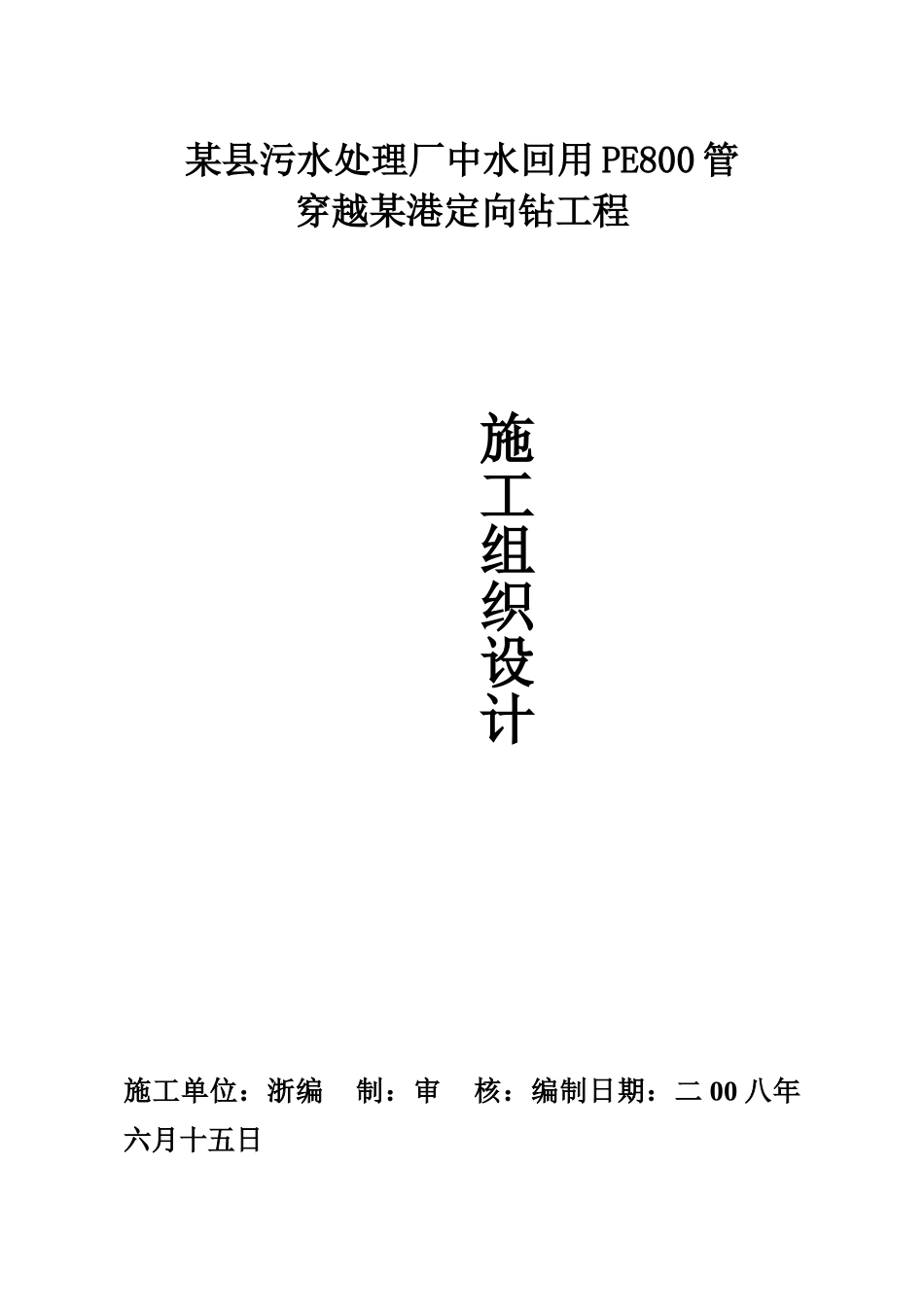

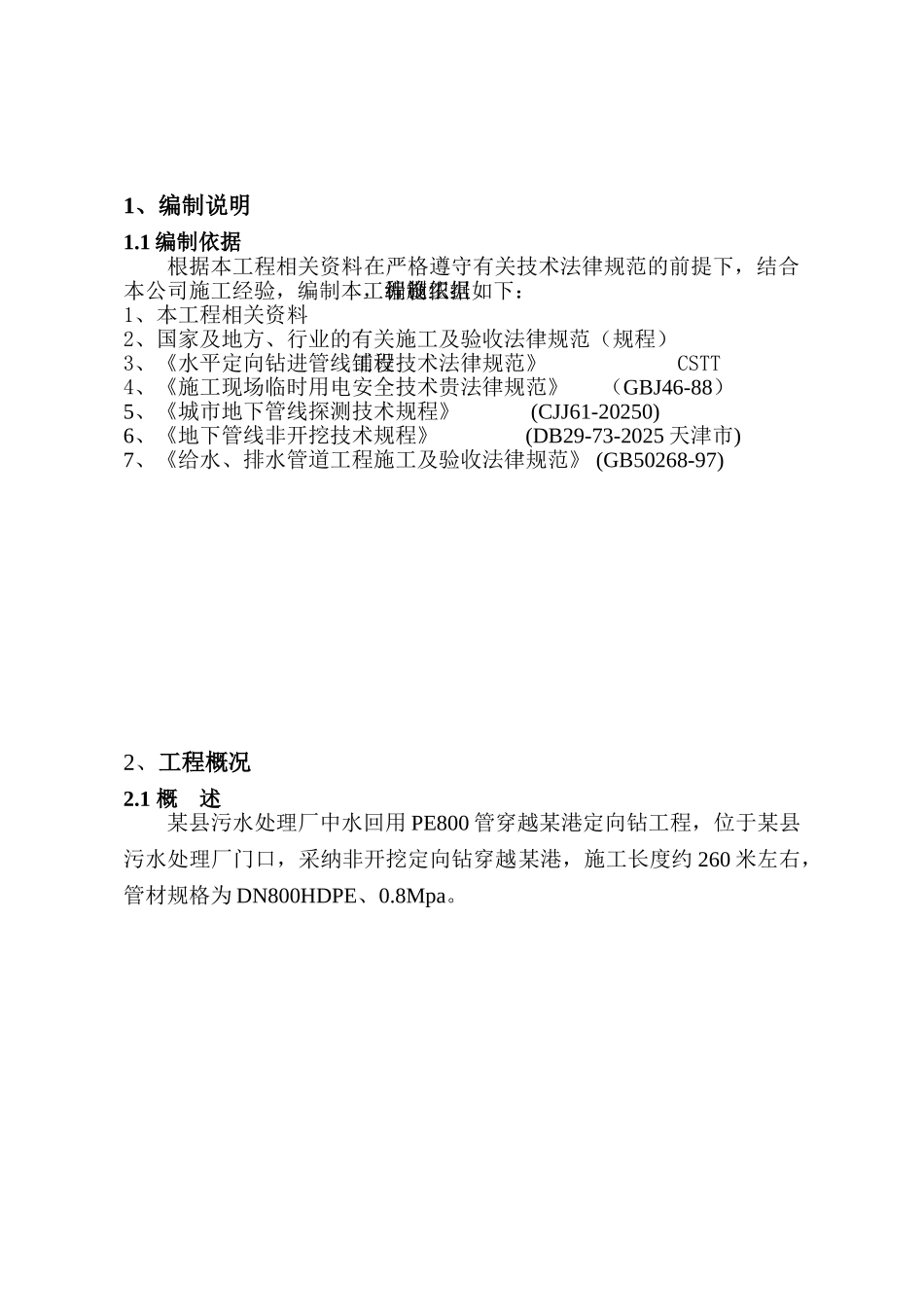

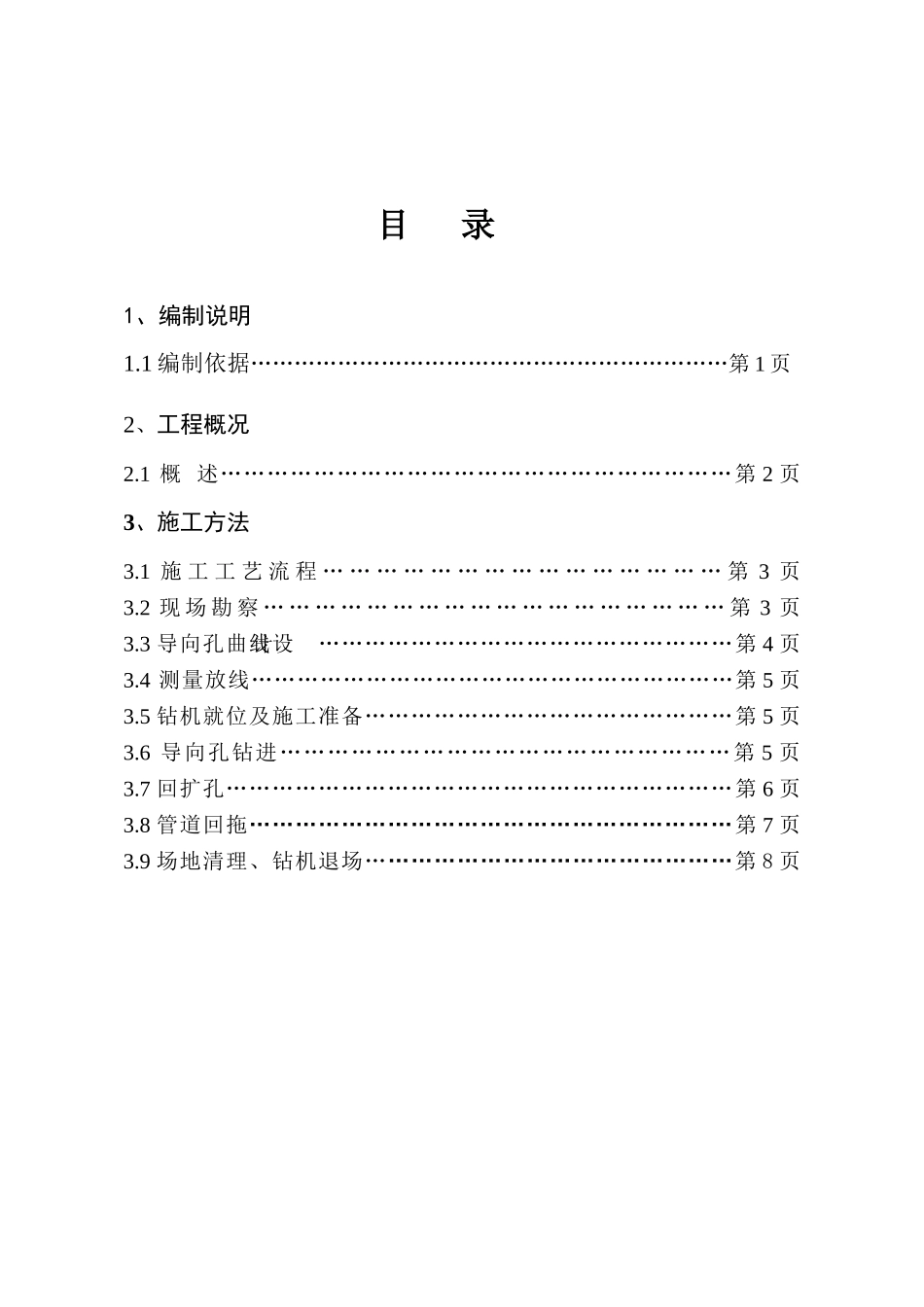

某县污水处理厂中水回用 PE800 管穿越某港定向钻工程施工单位：浙编 制：审 核：编制日期：二 00 八年六月十五日施工组织设计目 录1、编制说明1.1 编制依据…………………………………………………………第 1 页2、工程概况2.1 概 述…………………………………………………………第 2 页3、施工方法3.1 施 工 工 艺 流 程 … … … … … … … … … … … … … … … 第 3 页3.2 现 场 勘 察 … … … … … … … … … … … … … … … … … … 第 3 页3.3 导向孔曲线设计………………………………………………第 4 页3.4 测量放线………………………………………………………第 5 页3.5 钻机就位及施工准备…………………………………………第 5 页3.6 导向孔钻进…………………………………………………第 5 页3.7 回扩孔…………………………………………………………第 6 页3.8 管道回拖………………………………………………………第 7 页3.9 场地清理、钻机退场…………………………………………第 8 页1、编制说明1.1 编制依据根据本工程相关资料在严格遵守有关技术法律规范的前提下，结合本公司施工经验，编制本工程施工组织设计，编制依据如下：1、本工程相关资料2、国家及地方、行业的有关施工及验收法律规范（规程）3、《水平定向钻进管线铺设工程技术法律规范》 CSTT4、《施工现场临时用电安全技术贵法律规范》 （GBJ46-88）5、《城市地下管线探测技术规程》 (CJJ61-20250)6、《地下管线非开挖技术规程》 (DB29-73-2025 天津市)7、《给水、排水管道工程施工及验收法律规范》 (GB50268-97)2、工程概况2.1 概 述某县污水处理厂中水回用 PE800 管穿越某港定向钻工程，位于某县污水处理厂门口，采纳非开挖定向钻穿越某港，施工长度约 260 米左右，管材规格为 DN800HDPE、0.8Mpa。3、施工方法3.1 施工工艺流程导向孔曲线设计现场勘察测 量 放 线及 222222及导向孔管线回拖返平段施工机器退场钻机安装就位扩 孔扩 孔 结束3.2 现场勘察现场勘察是进行导向孔曲线设计、导向孔施工和拖拉管成功的关键，导向孔的设计受许多因素的制约，其中最主要的是施工现场的地上和地下条件。因此，在导向孔设计之前必须进行详细的现场勘察工作。3.2.1 现场勘察内容3.2.1.1 施工现场地形、地貌以及周围建筑物、道路、河流等情况。3.2...
