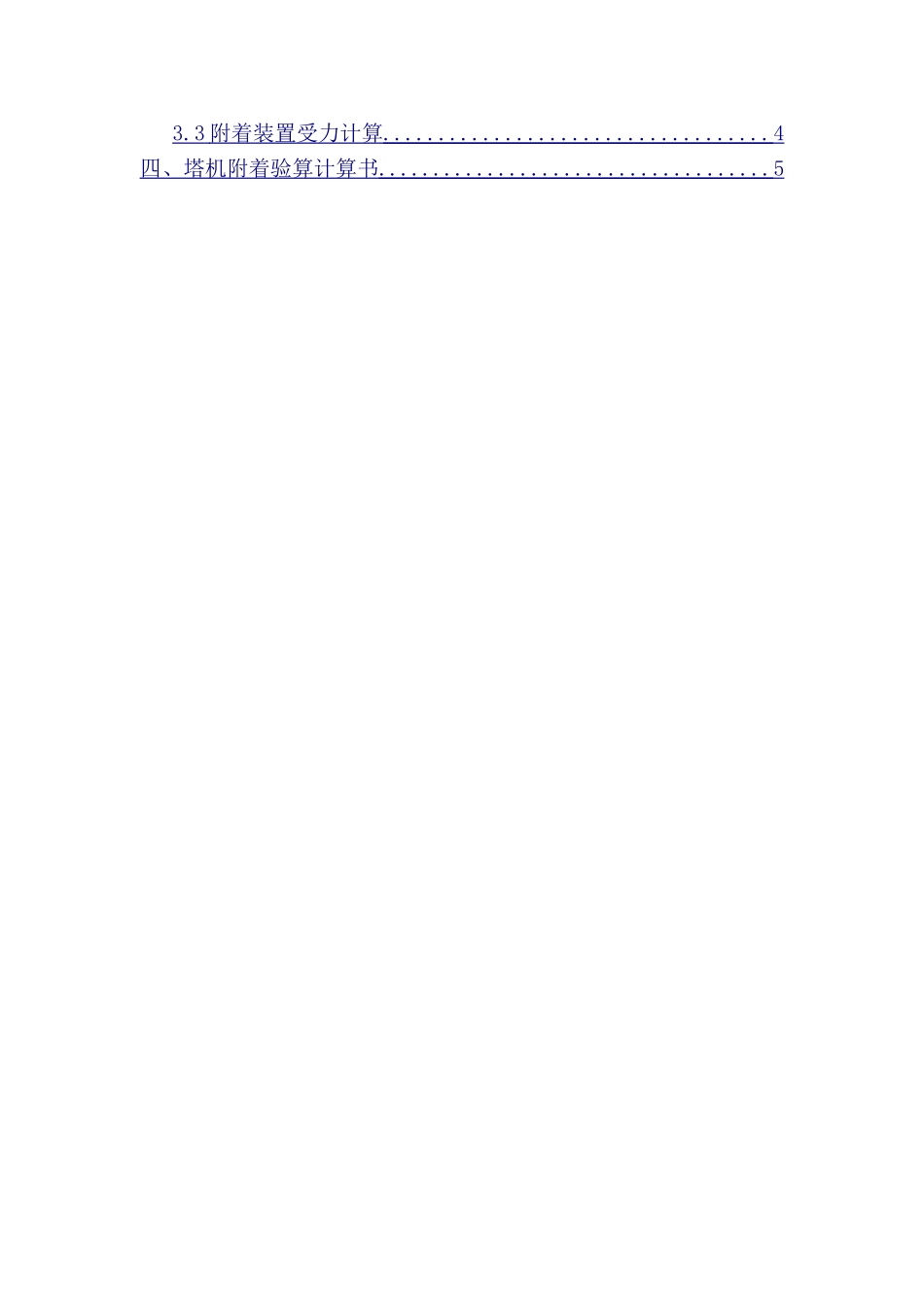

目 录一、编制依据 .............................................. 1 二、工程概况 .............................................. 1 三、附着 .................................................. 1 3.1 附墙预埋 ........................................... 2 3.2 安装附着框 ......................................... 3 3.3 附着装置受力计算 ................................... 4 四、塔机附着验算计算书 .................................... 5 一、编制依据1、《建筑施工塔式起重机安装、使用、拆卸安全技术规程》JGJ196-20252、《项目提供建筑结构施工相关设计图纸》3、《江汉建机 QTZ63(TC5610Z-6)塔式起重机使用说明说》二、工程概况湘潭万达广场项目占地 265 亩，建筑密度 55%，总建筑面积 88.6 万 m2，其中地上 71.9万 m2， 地下 16.7 万 m2。 本项目暂计划安装 28 台塔机，本方案只针对 B 区 12#塔机，为 QTZ63( TC5610Z-6) 型塔机，塔吊初始安装高度为 28 米，塔吊最终安装高度约为 110 米。起重臂朝正西向三、附着考虑到施工要求与塔身，附着架的受力，规定了附着架与基础平面的距离，附着架之间以及附着架以上悬高的极限值。本塔机固定独立式的最大起升高度为 40m。起升高度要超过 40m，必须附着对塔吊进行加固。附着式塔机的最大起升高度可达 140m。在工作高度≤70m 时，可采纳二倍或四倍率起升，当工作高度＞70m 时，只能采纳二倍率起升。附着试的结构布置与独立试相同，为了增加起升高度，塔身增加了标准节；为了提高塔机的稳定性和塔身的高度。在塔身的全高内设置了若干道附着装置。考虑到施工要求与塔身，附着架的受力，规定了附着架与基础平面的距离，附着架之间以及附着架以上悬高的极限值。 塔机附墙后最高工作高度 140 米，本工程需要达到 110 米。 水平布置：附墙高度布置如下图:附着采纳预埋螺栓方式、附着采纳 4 根拉杆、预埋在建筑物梁或柱上，5 套附着。附着装置的要求：当塔吊顶升高度达 40 米时，还不能满足建筑物最大高度，应在规定位置安装附着装置。（参见后图）3.1 附墙预埋根据施工图纸，塔机高度在 28 米位置，采纳高强度穿墙螺栓连接上下两块铁板（提前加工好 400*300*20 的铁板，每块钻孔 6 个）固定铁板，而铁板与杆件连接采纳预埋螺母（螺母材料 Q45）外部连接采纳(高强度 8.8 级)如图。附着拉杆制作，采纳 ...
