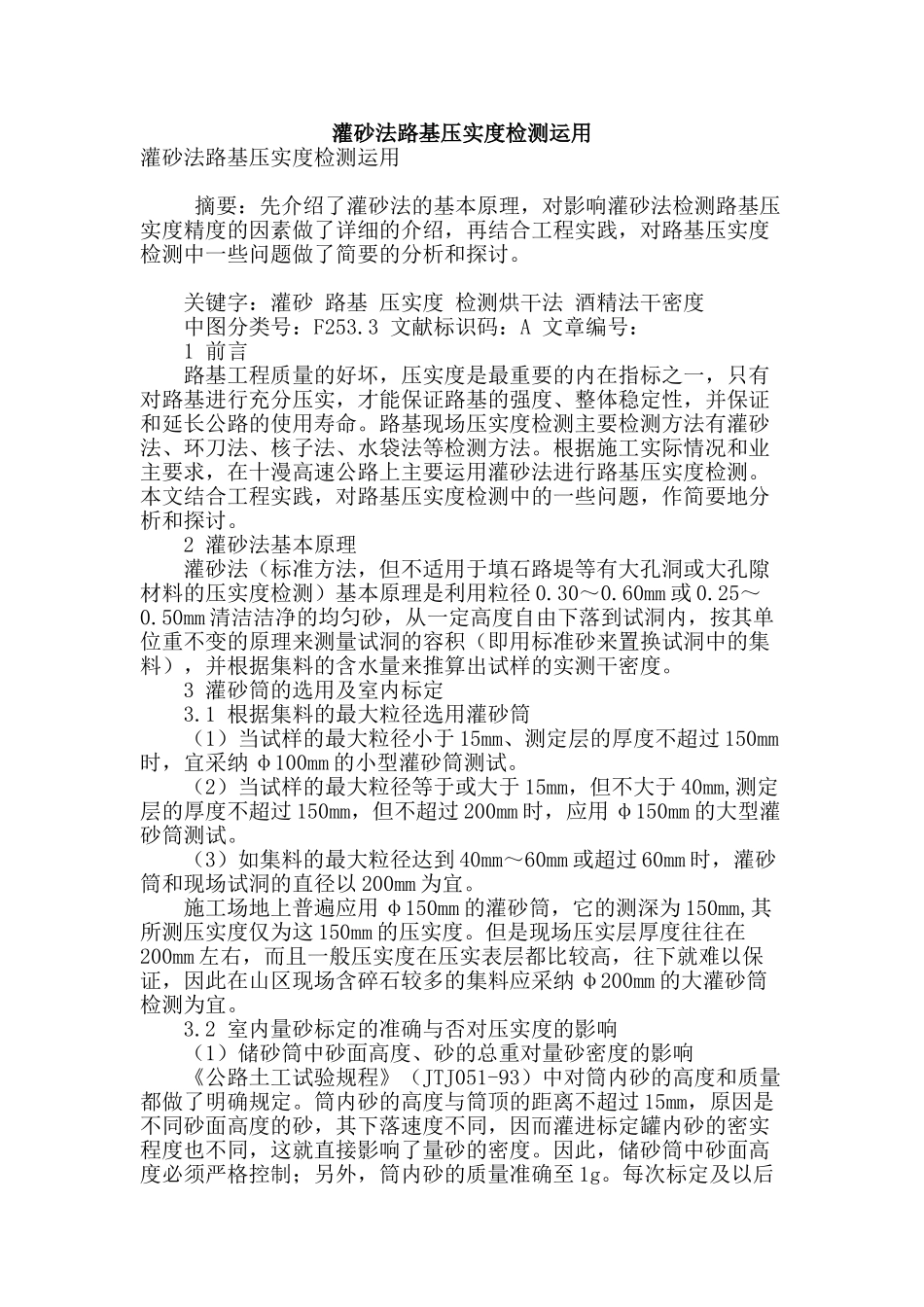

灌砂法路基压实度检测运用灌砂法路基压实度检测运用 摘要：先介绍了灌砂法的基本原理，对影响灌砂法检测路基压实度精度的因素做了详细的介绍，再结合工程实践，对路基压实度检测中一些问题做了简要的分析和探讨。 关键字：灌砂 路基 压实度 检测烘干法 酒精法干密度 中图分类号：F253.3 文献标识码：A 文章编号： 1 前言 路基工程质量的好坏，压实度是最重要的内在指标之一，只有对路基进行充分压实，才能保证路基的强度、整体稳定性，并保证和延长公路的使用寿命。路基现场压实度检测主要检测方法有灌砂法、环刀法、核子法、水袋法等检测方法。根据施工实际情况和业主要求，在十漫高速公路上主要运用灌砂法进行路基压实度检测。本文结合工程实践，对路基压实度检测中的一些问题，作简要地分析和探讨。 2 灌砂法基本原理 灌砂法（标准方法，但不适用于填石路堤等有大孔洞或大孔隙材料的压实度检测）基本原理是利用粒径 0.30～0.60mm 或 0.25～0.50mm 清洁洁净的均匀砂，从一定高度自由下落到试洞内，按其单位重不变的原理来测量试洞的容积（即用标准砂来置换试洞中的集料），并根据集料的含水量来推算出试样的实测干密度。 3 灌砂筒的选用及室内标定 3.1 根据集料的最大粒径选用灌砂筒 （1）当试样的最大粒径小于 15mm、测定层的厚度不超过 150mm时，宜采纳 φ100mm 的小型灌砂筒测试。 （2）当试样的最大粒径等于或大于 15mm，但不大于 40mm,测定层的厚度不超过 150mm，但不超过 200mm 时，应用 φ150mm 的大型灌砂筒测试。 （3）如集料的最大粒径达到 40mm～60mm 或超过 60mm 时，灌砂筒和现场试洞的直径以 200mm 为宜。 施工场地上普遍应用 φ150mm 的灌砂筒，它的测深为 150mm,其所测压实度仅为这 150mm 的压实度。但是现场压实层厚度往往在200mm 左右，而且一般压实度在压实表层都比较高，往下就难以保证，因此在山区现场含碎石较多的集料应采纳 φ200mm 的大灌砂筒检测为宜。 3.2 室内量砂标定的准确与否对压实度的影响 （1）储砂筒中砂面高度、砂的总重对量砂密度的影响 《公路土工试验规程》（JTJ051-93）中对筒内砂的高度和质量都做了明确规定。筒内砂的高度与筒顶的距离不超过 15mm，原因是不同砂面高度的砂，其下落速度不同，因而灌进标定罐内砂的密实程度也不同，这就直接影响了量砂的密度。因此，储砂筒中砂面高度必须严格控制；另外，筒内砂的质量准确至 1g。每次标定及...
