火车站站房工程钢结构施工组织设计

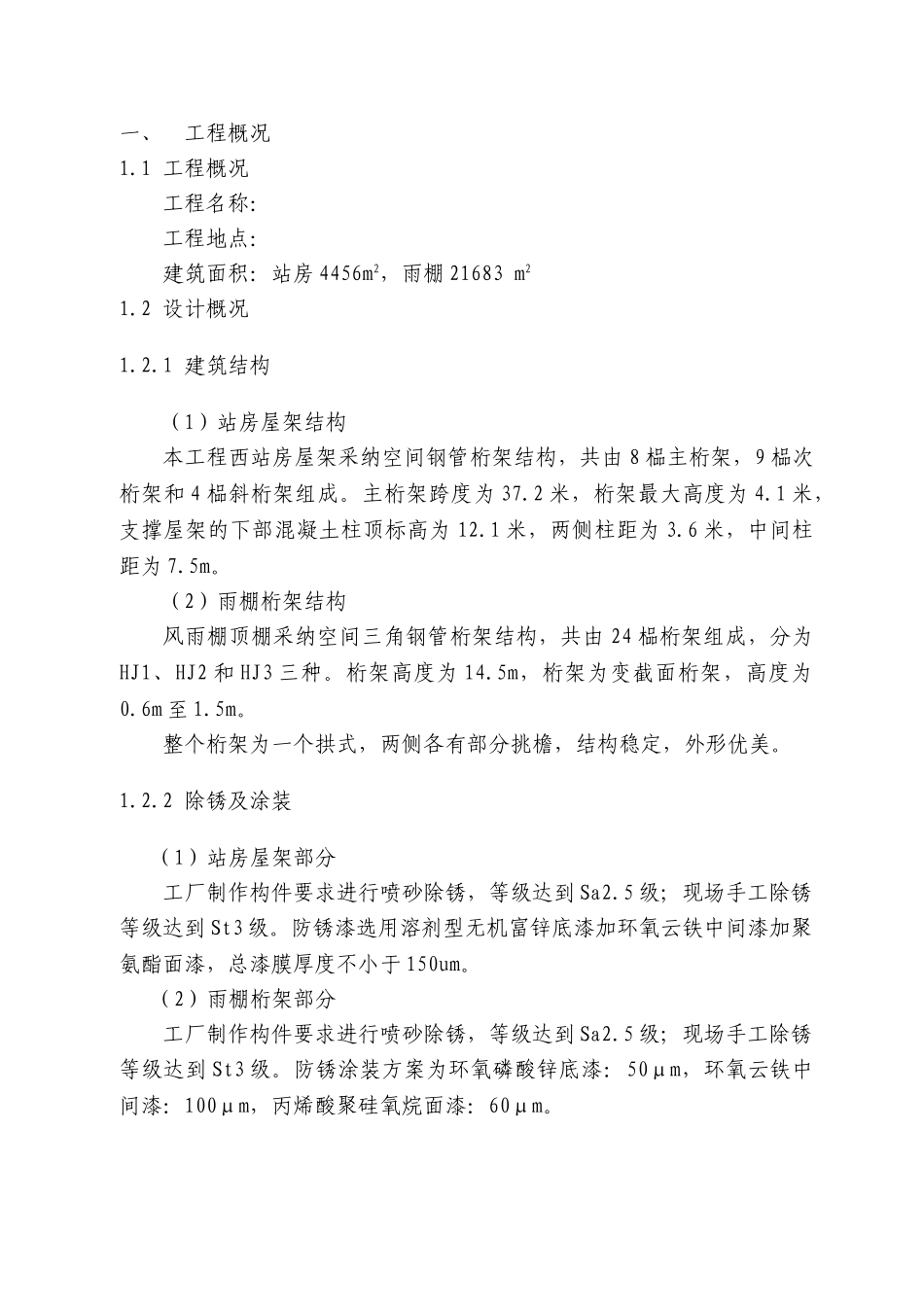

一、 工程概况1.1 工程概况工程名称： 工程地点： 建筑面积：站房 4456m2，雨棚 21683 m21.2 设计概况1.2.1 建筑结构（1）站房屋架结构本工程西站房屋架采纳空间钢管桁架结构，共由 8 榀主桁架，9 榀次桁架和 4 榀斜桁架组成。主桁架跨度为 37.2 米，桁架最大高度为 4.1 米，支撑屋架的下部混凝土柱顶标高为 12.1 米，两侧柱距为 3.6 米，中间柱距为 7.5m。（2）雨棚桁架结构风雨棚顶棚采纳空间三角钢管桁架结构，共由 24 榀桁架组成，分为HJ1、HJ2 和 HJ3 三种。桁架高度为 14.5m，桁架为变截面桁架，高度为0.6m 至 1.5m。整个桁架为一个拱式，两侧各有部分挑檐，结构稳定，外形优美。1.2.2 除锈及涂装（1）站房屋架部分工厂制作构件要求进行喷砂除锈，等级达到 Sa2.5 级；现场手工除锈等级达到 St3 级。防锈漆选用溶剂型无机富锌底漆加环氧云铁中间漆加聚氨酯面漆，总漆膜厚度不小于 150um。（2）雨棚桁架部分工厂制作构件要求进行喷砂除锈，等级达到 Sa2.5 级；现场手工除锈等级达到 St3 级。防锈涂装方案为环氧磷酸锌底漆：50μm，环氧云铁中间漆：100μm，丙烯酸聚硅氧烷面漆：60μm。 1.2.3 防火涂料要求：风雨棚处及距轨道面 12m 以下构件均需做防火涂装，设计采纳薄涂型防火涂料，雨棚其余构件不需做防火处理。防锈漆，面漆应与防火涂料相容，不产生化学反应。本建筑耐火等级二级，耐火时限：柱 2.5 小时，钢桁架 1.5 小时，檩条 1 小时。超薄型防火涂层厚度宜根据耐火时限直接采纳实际构件耐火试验数据防火涂料必须有国家检测机构对其耐火性能认可的检测报告及生产许可证 并 经 设 计 认 可 。 防 火 涂 料 的 施 工 应 有 专 业 队 伍 承 担 ， 并 根 据GB50205、CECS24 检查验收。1.2.4 焊缝要求： （1）焊缝的质量等级分为两种：所有拼接的全熔透焊缝、剖口焊缝，除有特别注明外，均按不低于二级焊缝；角焊缝（除注明外）均为三级焊缝。系杆、撑杆系统、檩托、拉条等非受力构件均为三级焊缝。（2）焊接工程应按现行国家标准<<建筑钢结构焊接技术规程>>JGJ81-2025 执行。（3）焊接作业前，应对预热温度、焊接方法、焊后保温等进行焊接工艺评定。焊接工艺评定应按现行国家标准<<建筑钢结构焊接技术规程>>JGJ81-2025 的规定进行，并根据评定报告确定焊接工艺。（4）焊接顺序的选择应当考虑焊接变形的因素，对收缩量大的部位先焊，焊接过程中要平衡加...
