火锅店中央空调工程设计方案说明

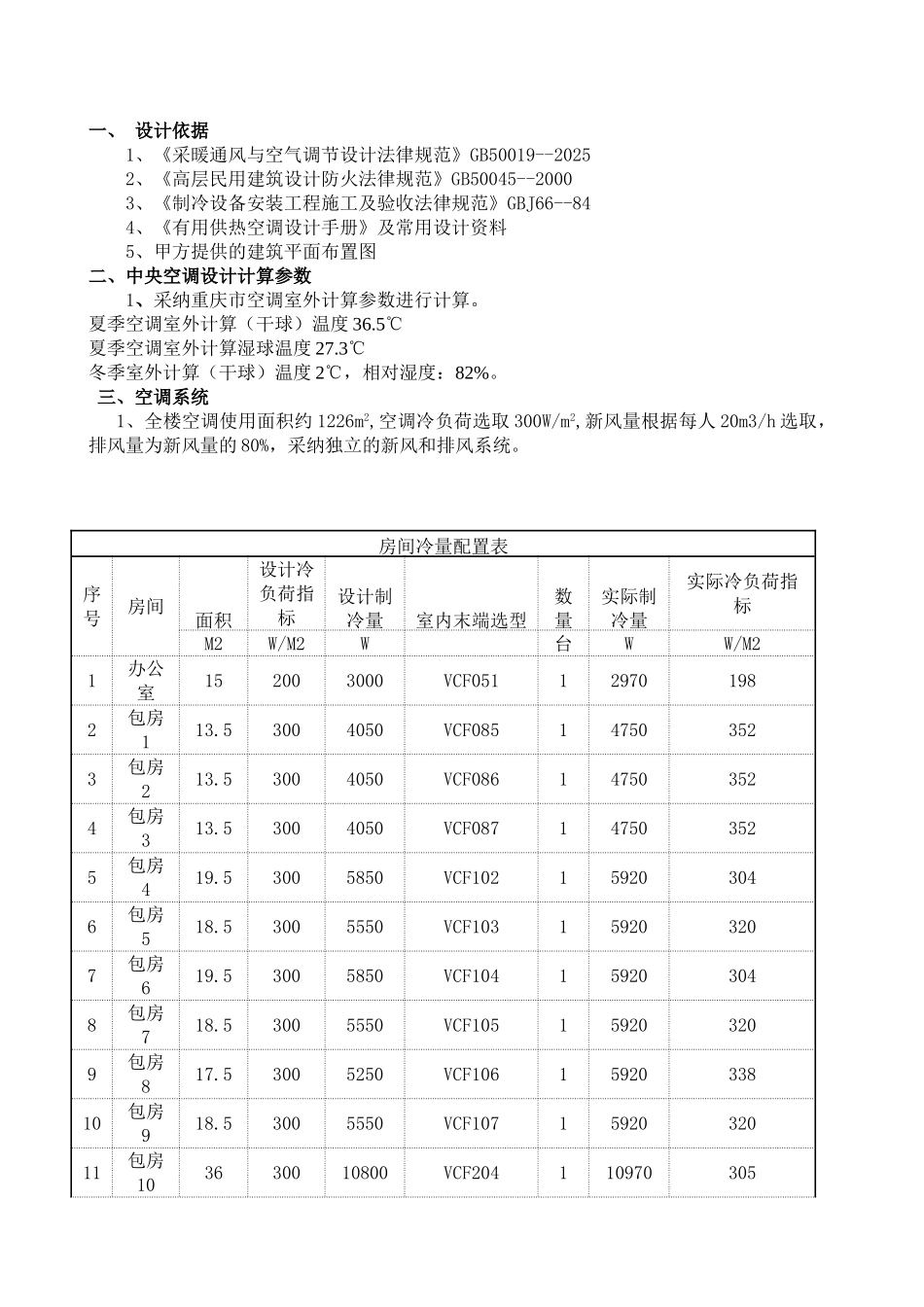

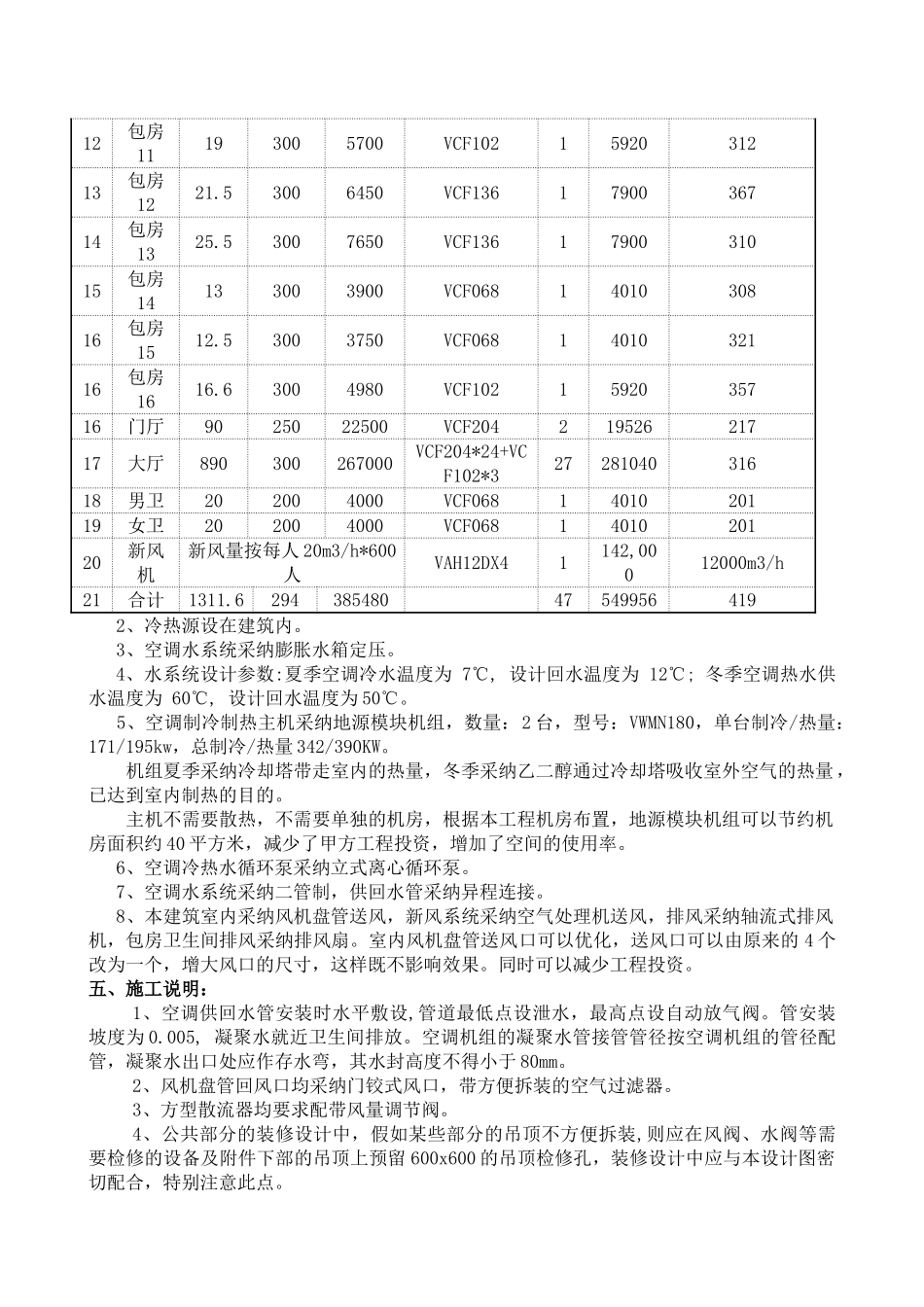

乡水源生态时尚火锅店中央空调工程设计方案说明山东奇威特人工环境有限公司2008 年 11 月 4 日一、 设计依据1、《采暖通风与空气调节设计法律规范》GB50019--20252、《高层民用建筑设计防火法律规范》GB50045--20003、《制冷设备安装工程施工及验收法律规范》GBJ66--844、《有用供热空调设计手册》及常用设计资料5、甲方提供的建筑平面布置图二、中央空调设计计算参数1、采纳重庆市空调室外计算参数进行计算。夏季空调室外计算（干球）温度 36.5℃ 夏季空调室外计算湿球温度 27.3℃ 冬季室外计算（干球）温度 2℃，相对湿度：82%。三、空调系统1、全楼空调使用面积约 1226m2,空调冷负荷选取 300W/m2,新风量根据每人 20m3/h 选取，排风量为新风量的 80%，采纳独立的新风和排风系统。房间冷量配置表序号房间面积设计冷负荷指标设计制冷量室内末端选型数量实际制冷量实际冷负荷指标M2W/M2W台WW/M21办公室15200 3000VCF051129701982包房113.5300 4050VCF08514750352 3包房213.5300 4050VCF08614750352 4包房313.5300 4050VCF08714750352 5包房419.5300 5850VCF10215920304 6包房518.5300 5550VCF10315920320 7包房619.5300 5850VCF10415920304 8包房718.5300 5550VCF10515920320 9包房817.5300 5250VCF10615920338 10包房918.5300 5550VCF10715920320 11包房1036300 10800VCF204110970305 12包房1119300 5700VCF10215920312 13包房1221.5300 6450VCF13617900367 14包房1325.5300 7650VCF13617900310 15包房1413300 3900VCF06814010308 16包房1512.5300 3750VCF06814010321 16包房1616.6300 4980VCF10215920357 16门厅90250 22500VCF204219526217 17大厅890300 267000VCF204*24+VCF102*327281040316 18男卫20200 4000VCF06814010201 19女卫20200 4000VCF06814010201 20新风机新风量按每人 20m3/h*600人VAH12DX41142,000 12000m3/h21合计1311.6294 38548047549956419 2、冷热源设在建筑内。 3、空调水系统采纳膨胀水箱定压。4、水系统设计参数:夏季空调冷水温度为 7℃, 设计回水温度为 12℃; 冬季空调热水供水温度为 60℃, 设计回水温度为 50℃。 5、空调制冷制热主机采纳地源模块机组，数量：2 台，型号：VWMN180，单台制冷/热量：171/195kw，总制冷/热量 342/390KW。 机组夏季采纳冷却塔带走室内的热量，冬季采纳乙二醇通过冷却塔吸收室外空气的热量，已达到室内制热的目的...
