炼钢厂真空精炼炉除尘管道及支架吊装方案

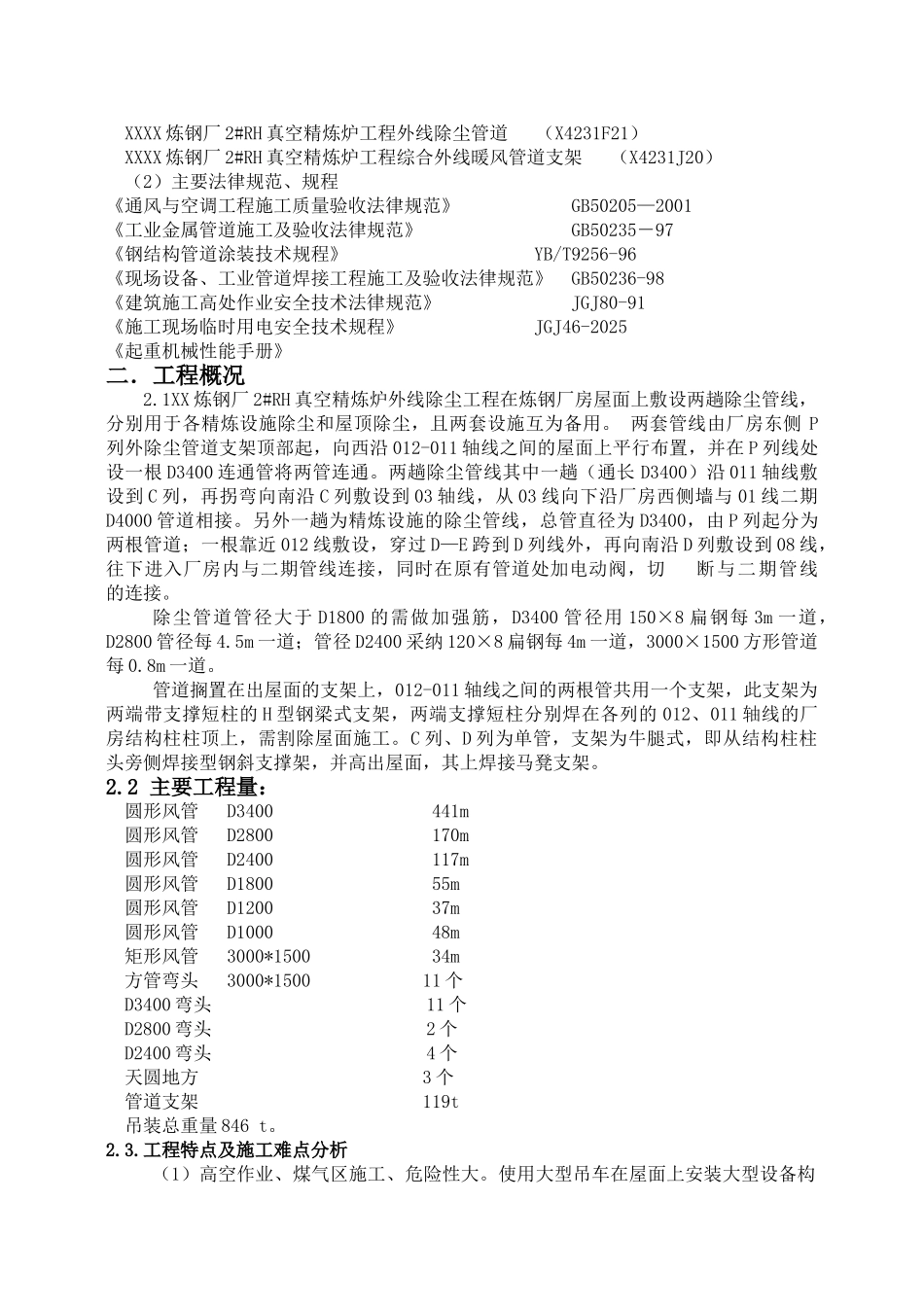

XX 炼钢厂 2#RH 炉工程外线除尘管道及支架吊装方案批准审核编制2008-10-25一．编制依据（1）施工图纸XXXX 炼钢厂 2#RH 真空精炼炉工程外线除尘管道 （X4231F21）XXXX 炼钢厂 2#RH 真空精炼炉工程综合外线暖风管道支架 （X4231J20）（2）主要法律规范、规程《通风与空调工程施工质量验收法律规范》 GB50205—2001《工业金属管道施工及验收法律规范》 GB50235－97《钢结构管道涂装技术规程》 YB/T9256-96《现场设备、工业管道焊接工程施工及验收法律规范》 GB50236-98《建筑施工高处作业安全技术法律规范》 JGJ80-91《施工现场临时用电安全技术规程》 JGJ46-2025《起重机械性能手册》二．工程概况2.1XX 炼钢厂 2#RH 真空精炼炉外线除尘工程在炼钢厂房屋面上敷设两趟除尘管线，分别用于各精炼设施除尘和屋顶除尘，且两套设施互为备用。 两套管线由厂房东侧 P列外除尘管道支架顶部起，向西沿 012-011 轴线之间的屋面上平行布置，并在 P 列线处设一根 D3400 连通管将两管连通。两趟除尘管线其中一趟（通长 D3400）沿 011 轴线敷设到 C 列，再拐弯向南沿 C 列敷设到 03 轴线，从 03 线向下沿厂房西侧墙与 01 线二期D4000 管道相接。另外一趟为精炼设施的除尘管线，总管直径为 D3400，由 P 列起分为两根管道；一根靠近 012 线敷设，穿过 D—E 跨到 D 列线外，再向南沿 D 列敷设到 08 线，往下进入厂房内与二期管线连接，同时在原有管道处加电动阀，切断与二期管线的连接。除尘管道管径大于 D1800 的需做加强筋，D3400 管径用 150×8 扁钢每 3m 一道，D2800 管径每 4.5m 一道；管径 D2400 采纳 120×8 扁钢每 4m 一道，3000×1500 方形管道每 0.8m 一道。管道搁置在出屋面的支架上，012-011 轴线之间的两根管共用一个支架，此支架为两端带支撑短柱的 H 型钢梁式支架，两端支撑短柱分别焊在各列的 012、011 轴线的厂房结构柱柱顶上，需割除屋面施工。C 列、D 列为单管，支架为牛腿式，即从结构柱柱头旁侧焊接型钢斜支撑架，并高出屋面，其上焊接马凳支架。2.2 主要工程量： 圆形风管 D3400 441m 圆形风管 D2800 170m 圆形风管 D2400 117m 圆形风管 D1800 55m 圆形风管 D1200 37m 圆形风管 D1000 48m 矩形风管 3000*1500 34m 方管弯头 3000*1500 11 个 D3400 弯头 11 个 D2800 弯头 2 个 D2400 弯头 4 个 天圆地方 3 个 管道支...
