燃气工程定向钻穿越施工方案VIP专享

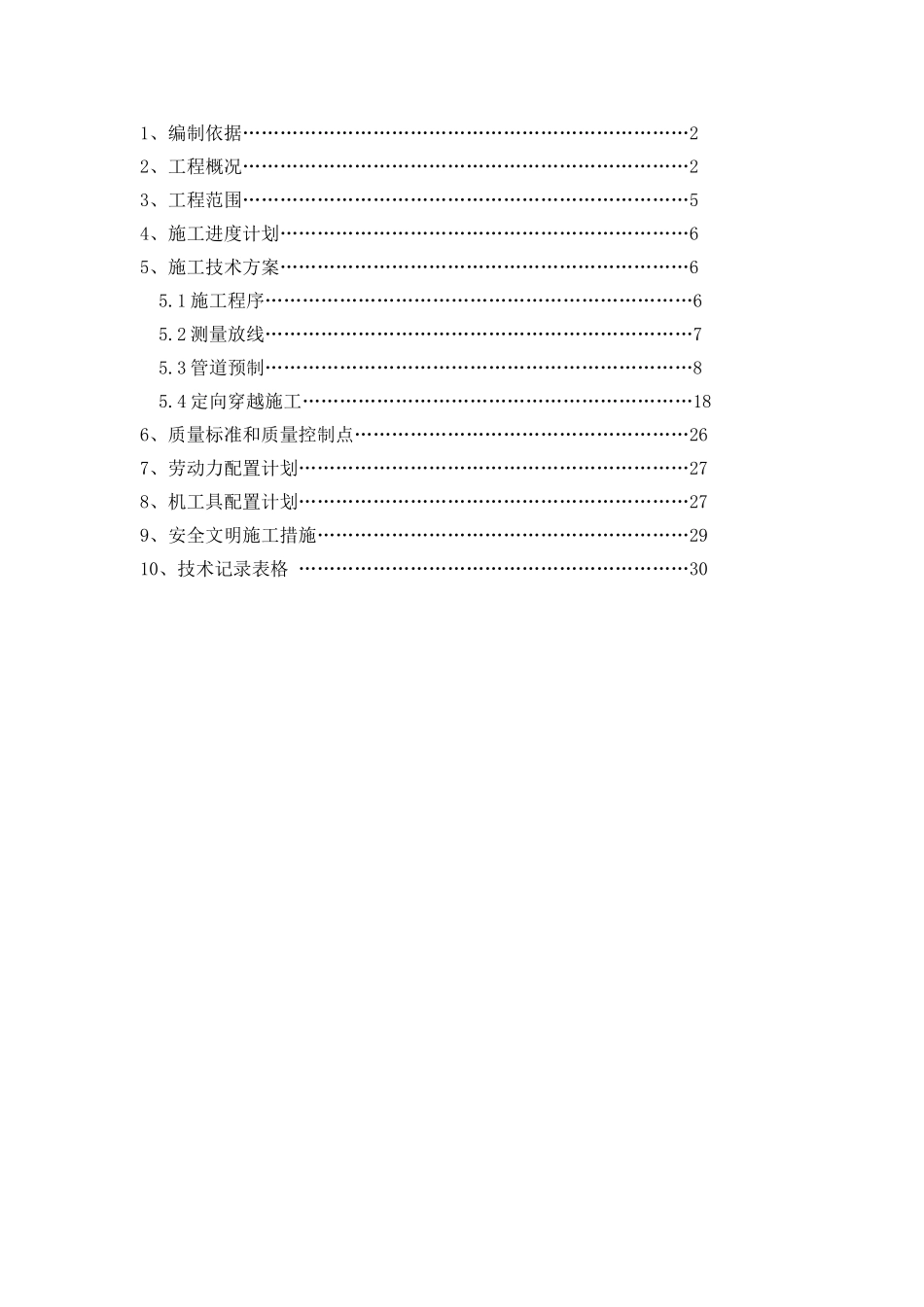

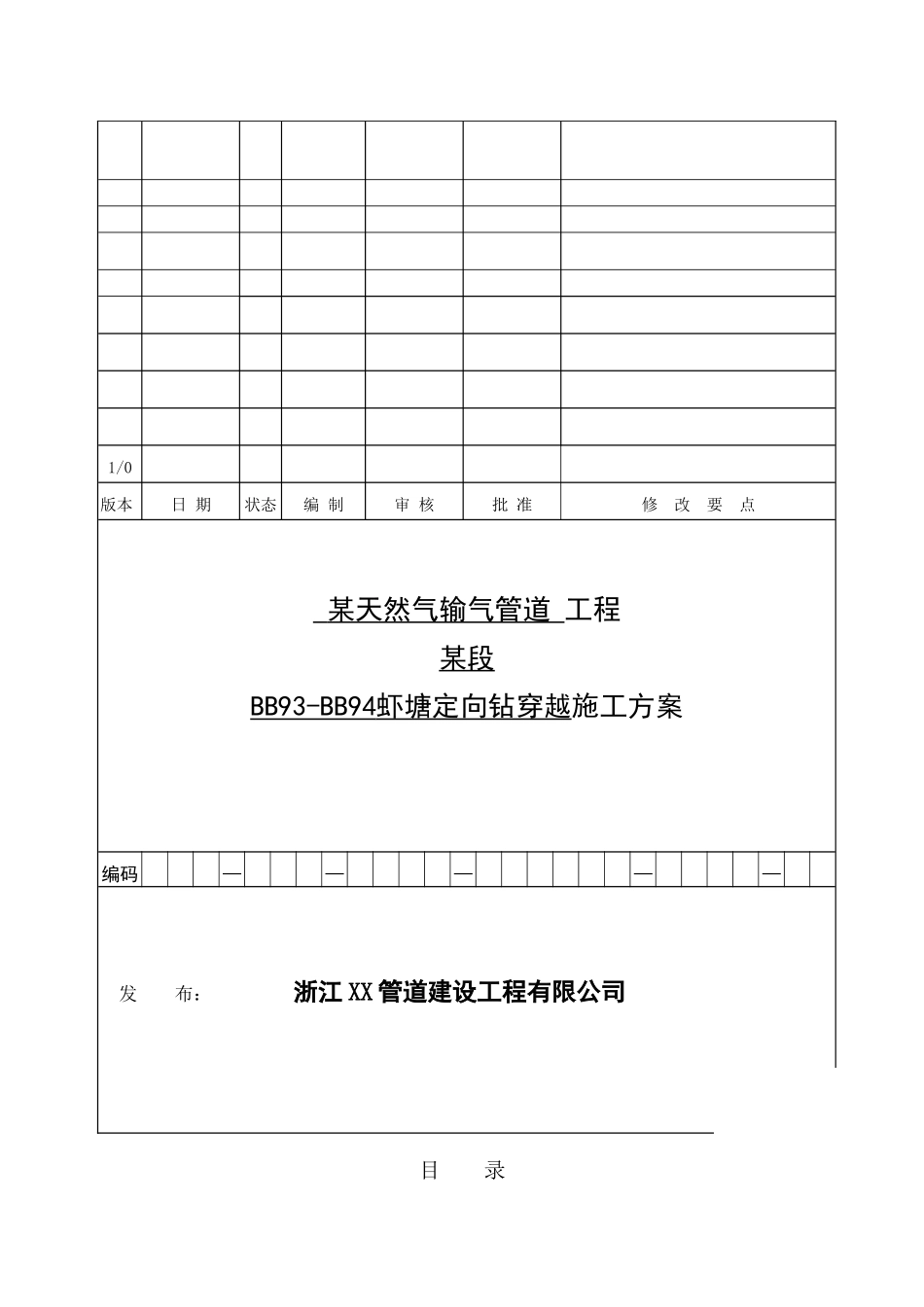

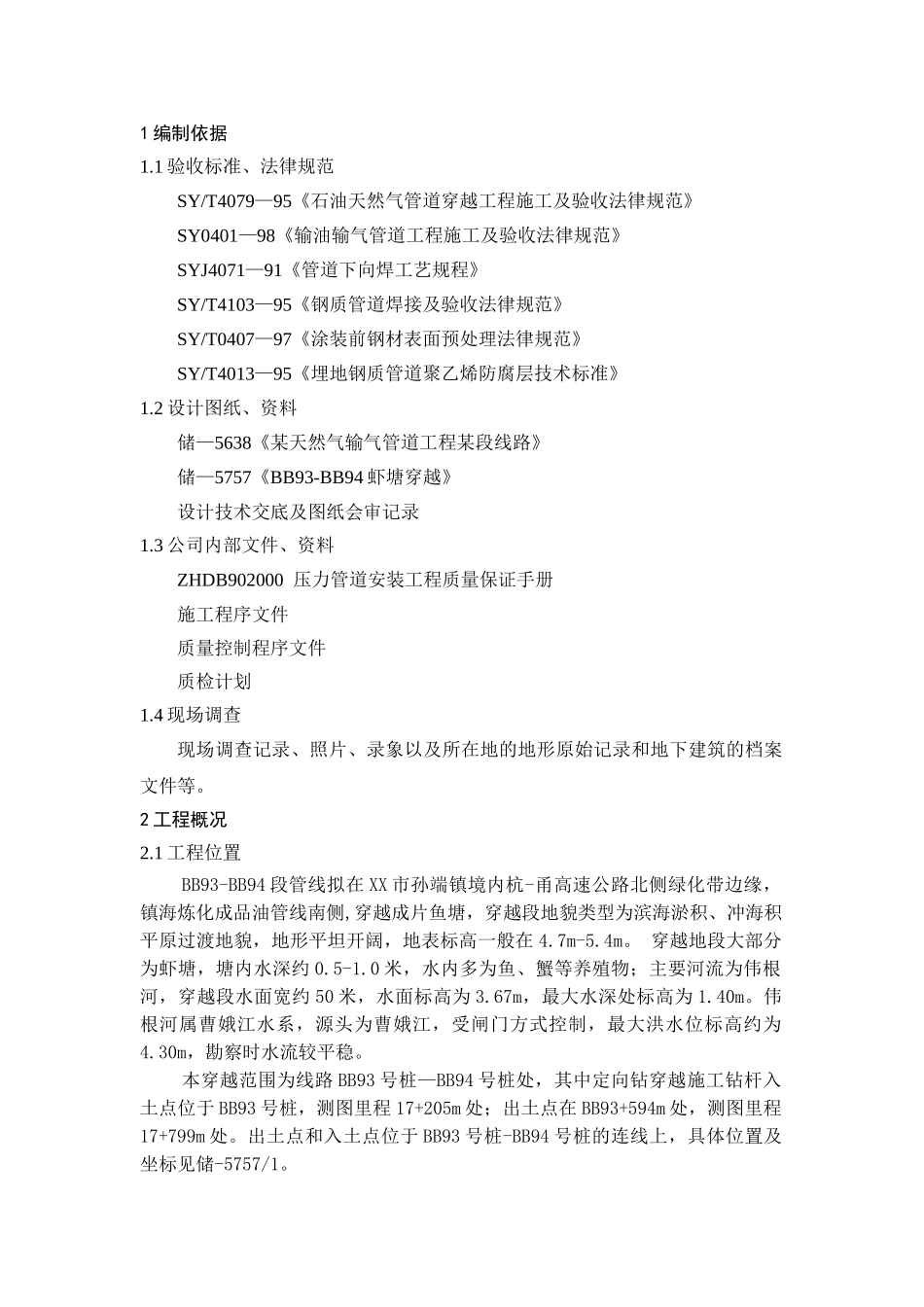

1/0版本日 期状态编 制审 核批 准修 改 要 点 某天然气输气管道 工程某段BB93-BB94 虾塘定向钻穿越 施工方案编码—————发 布： 浙江 XX 管道建设工程有限公司目 录1、编制依据………………………………………………………………22、工程概况………………………………………………………………23、工程范围………………………………………………………………54、施工进度计划…………………………………………………………65、施工技术方案…………………………………………………………6 5.1 施工程序……………………………………………………………6 5.2 测量放线……………………………………………………………7 5.3 管道预制……………………………………………………………85.4 定向穿越施工………………………………………………………186、质量标准和质量控制点………………………………………………267、劳动力配置计划………………………………………………………278、机工具配置计划………………………………………………………279、安全文明施工措施……………………………………………………2910、技术记录表格 ………………………………………………………301 编制依据1.1 验收标准、法律规范SY/T4079—95《石油天然气管道穿越工程施工及验收法律规范》SY0401—98《输油输气管道工程施工及验收法律规范》SYJ4071—91《管道下向焊工艺规程》SY/T4103—95《钢质管道焊接及验收法律规范》SY/T0407—97《涂装前钢材表面预处理法律规范》SY/T4013—95《埋地钢质管道聚乙烯防腐层技术标准》1.2 设计图纸、资料储—5638《某天然气输气管道工程某段线路》储—5757《BB93-BB94 虾塘穿越》设计技术交底及图纸会审记录1.3 公司内部文件、资料ZHDB902000 压力管道安装工程质量保证手册施工程序文件质量控制程序文件质检计划1.4 现场调查现场调查记录、照片、录象以及所在地的地形原始记录和地下建筑的档案文件等。2 工程概况2.1 工程位置BB93-BB94 段管线拟在 XX 市孙端镇境内杭-甬高速公路北侧绿化带边缘，镇海炼化成品油管线南侧,穿越成片鱼塘，穿越段地貌类型为滨海淤积、冲海积平原过渡地貌，地形平坦开阔，地表标高一般在 4.7m-5.4m。 穿越地段大部分为虾塘，塘内水深约 0.5-1.0 米，水内多为鱼、蟹等养殖物；主要河流为伟根河，穿越段水面宽约 50 米，水面标高为 3.67m，最大水深处标高为...
