物理量的计算机采集

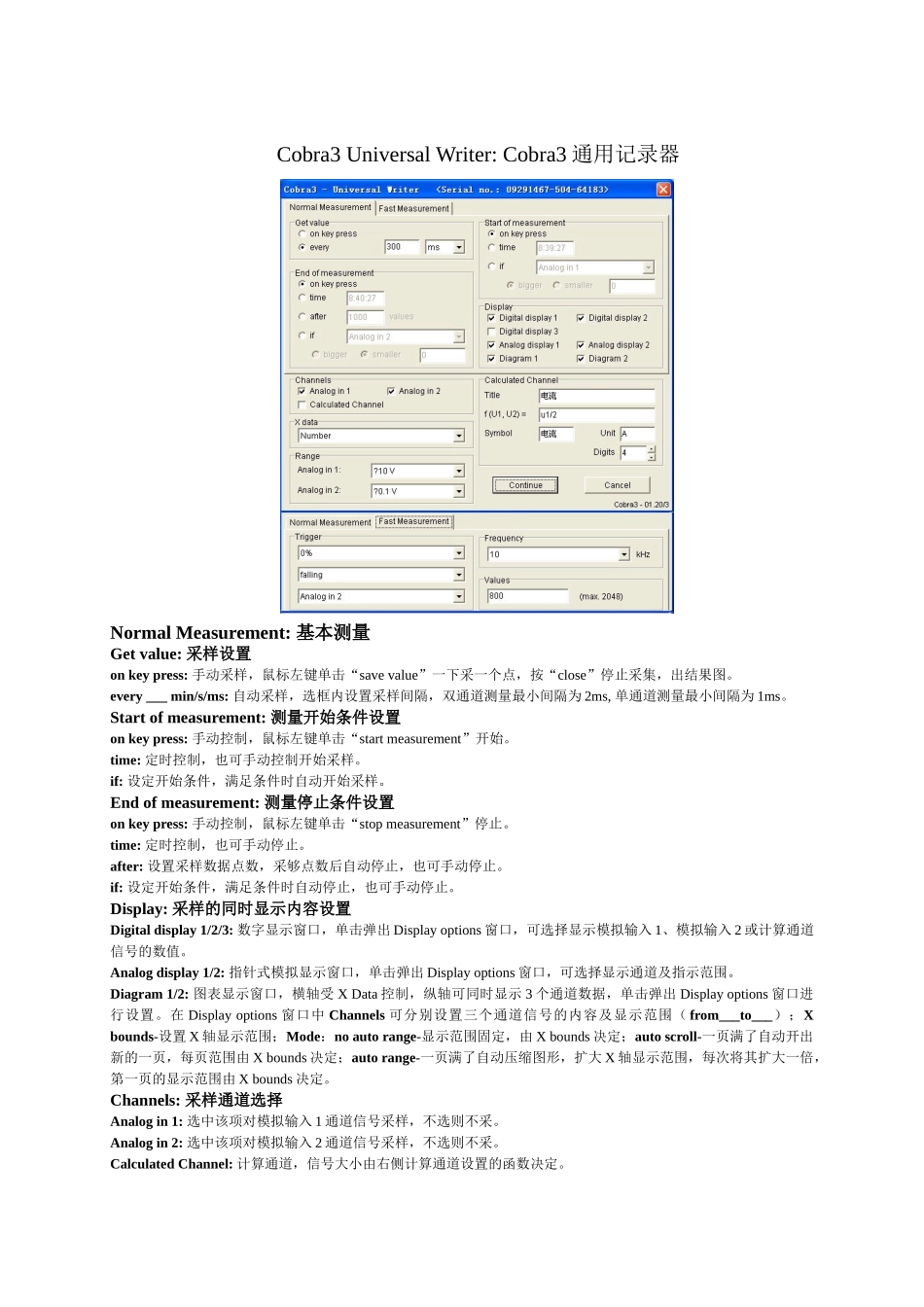

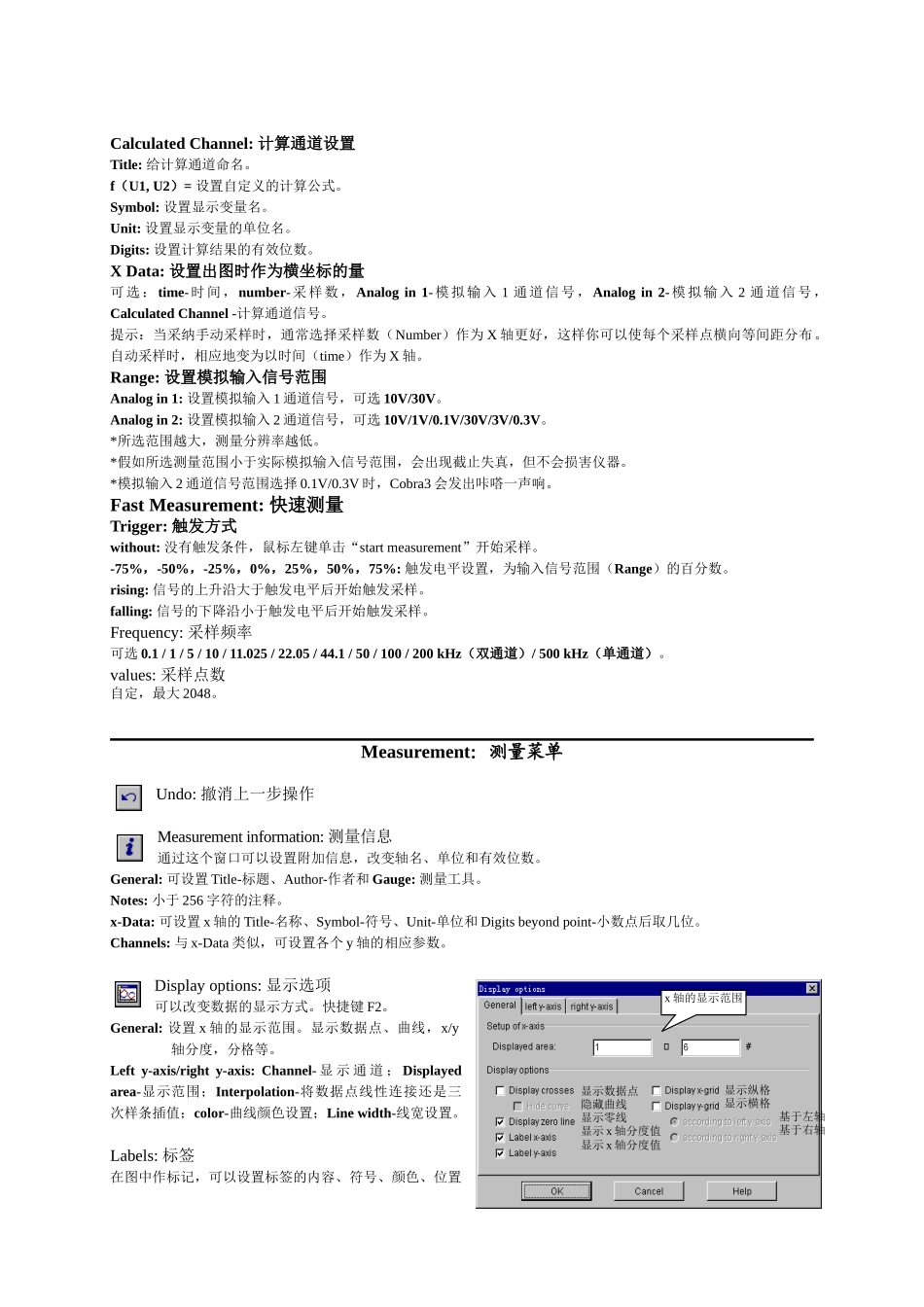

物理量的计算机采集实验 在各种物理量的测量中，计算机对物理量的采集记录和数据处理越来越重要，实际上测量仪器是通过传感器和各种专门的计算机软件完成这个任务的，使用者并不一定了解计算机采集中面对的问题。本实验通过基本采集单元Cobra3 Basic Unit，通用采集软件 Cobra3 Universal Writer 及部分传感器专用软件，数据分析和处理软件 Analysis and evaluation function，自行设计和讨论物理量的计算机采集过程，并给出正确的实验结果。 1．基本采集单元 Cobra3 Basic Unit 简介：结构及功能见下页图。电压量（注意量程）可直接进入 Analog in 1 和 Analog in 2。非电量可通过传感器和附加的测量模块接入 S1、S2 后测量。测量信号经过数字化后通过 9 针 RS232 串行接口接入计算机。关于电压、模块和传感器测量的注意事项和技术数据：假如模块端口（MODUL）被占用，则模拟输入 1（ANALOG IN 1）的 4mm 插座被挡住。电压测量可以由 S1和模拟输入 2（ANALOG IN 2）实现。假如用了 S1，就不能在模拟输入 1（ANALOG IN 1）上加电压了。假如用了 S2，就不能在模拟输入 2（ANALOG IN 2）上加电压了。可以有下面几种组合：3 路模块输入或（2 路模块和 1 路传感器或电压）或（1 路模块和 2 路传感器或电压）。两路计时器可以完全独立于模拟输入信号。2．通用采集软件 Cobra3 Universal Writer，数据分析和处理软件 Analysis and evaluation function 说明见计算机内文件。3．实验内容⑴ 测量练习：以 Cobra3 采集单元上电源输出 5V/0.2A 作为测量信号，自组测量界面，能够同时用指针表和数字表给出测量结果，重复 6 次，对数据进行分析和处理，给出正确的测量结果。⑵ 电路中电容电压电流变化的测量：设计取样电路，分析采集中的接地、噪声等问题；讨论电容两端电压随时间改变的过程。⑶ 教材实验 3.8 用霍耳元件测磁场的计算机采集。要求预习教材 P125-P127，设计霍耳元件测磁场的电路图。采集方案上课时自主设计。请注意测量量的性质、极性和大小。⑷ 自主性实验：确定一个你想要测量的物理量，估量测量值的大致范围，设计测量方案，包括原理图、测量步骤、实验应注意事项等，经老师同意后自行完成任务。参考测量任务：① 个人脉搏的测量和记录分析② 开关恢复时间的测量③ 温度测量：标定 Pt 电阻温度计④ 摆的周期测量⑤ 称重测量：A4 纸技术数据：计时...
