物资学院2#实验楼室外暖气干管铺设、2#、1#实验楼室外消防干管铺设施工方案

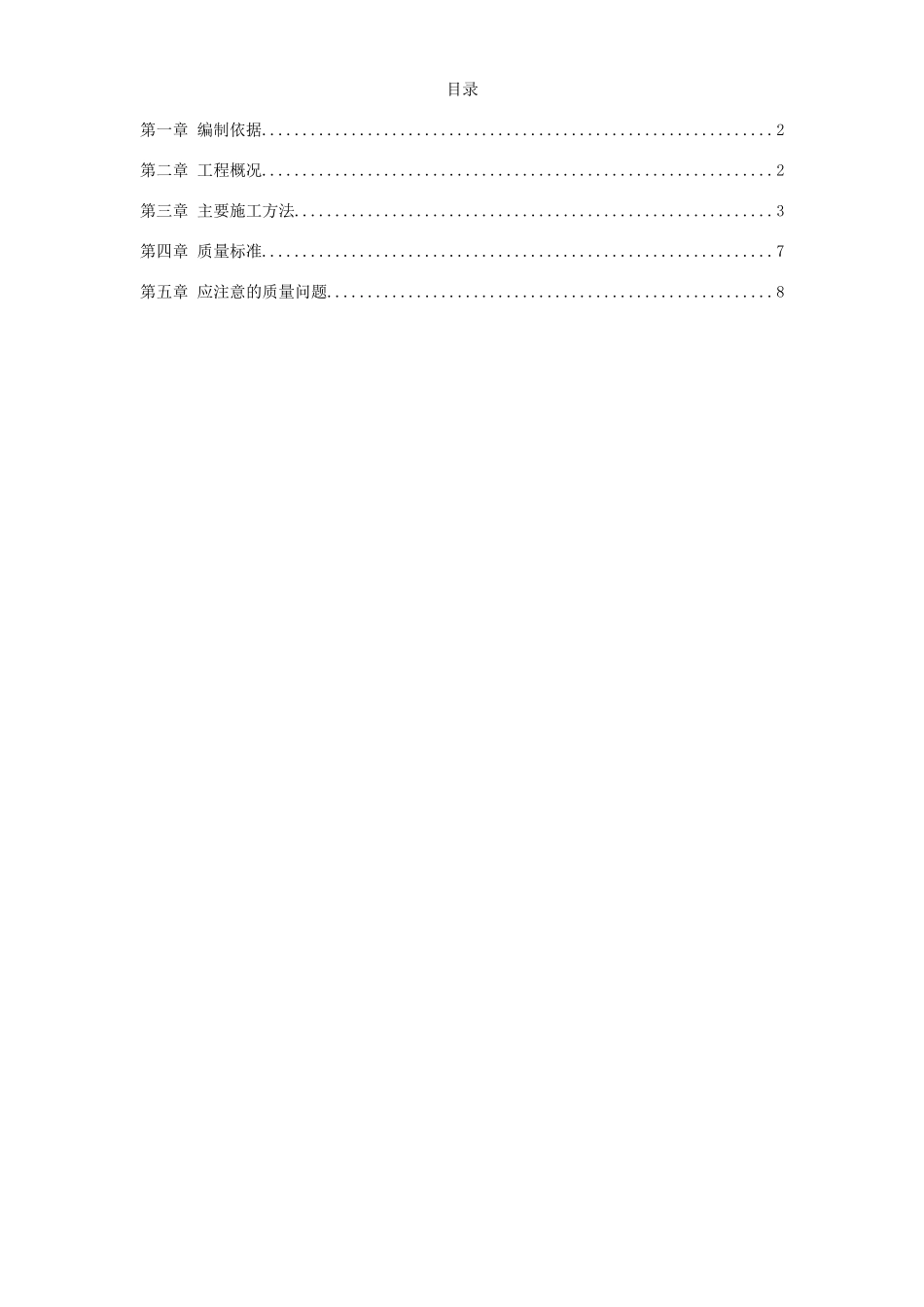

目录第一章 编制依据...............................................................2第二章 工程概况...............................................................2第三章 主要施工方法...........................................................3第四章 质量标准...............................................................7第五章 应注意的质量问题.......................................................8编制依据5#职工宿舍楼为原有旧楼，下水出口在楼南侧，由于多年使用现下水出口常常堵塞，无法正常使用，现决定将下水出口改为北侧出口。改造项目有：将原有旧方砖路拆除，由院墙一直到 5#职工宿舍楼北侧外墙皮，总长为 78.9m。室内卫生间、厨房的下水地埋水平干管,拆除弯头改向北出口，下水管用 PVC 塑料下水管接至污水井，砌新污水井 8 座，重型井盖，按 91SB 图集施工。东西干管用 φ200 水泥管通基 90 度进原有化粪池。拆除原有旧方砖路。重新做新的方砖路面，宽度由院墙一直到 5#职工宿舍楼北侧外墙皮，原路面连同基础彻底拆除，旧料垃圾外运。总长 78.9m。按图集路 6 施工，灰土垫层改为150 厚 C20 商品混凝土垫层工程概况本工程为物资学院 2#实验楼室外暖气干管铺设、2#、1#实验楼室外消防干管铺设，室外暖气干管铺设是将原暖气干管拆除更换新干管，干管为 DN65 焊接钢管，DN65 阀门，管外刷防腐漆，岩棉管保温。室外消防干管为 DN100 焊接钢管，管外刷防腐漆，消防井内安装 DN100 蝶阀及 DN100 指挥阀，管沟深度为-0.8m 满足北京地区防冻工求。主要施工方法（1）、室外暖气管道安装1.1 材料要求 管材：焊接钢管应有产口合格证，管材不得弯曲、锈蚀、无飞刺、重皮及凹凸不平等缺陷。 管件符合现行标准，有出厂合格证、无偏扣、乱扣、方扣、断丝和角度不准等缺陷。 阀门有出厂合格证，规格、型号、强度和严密性试验符合设计要求。丝扣无损伤，铸造无毛刺、无裂纹，开关灵活严密，手轮无损伤。 1.2 作业条件： 2.3.1 安装无地沟管道，必须在沟底找平夯实，沿管线铺设位置无杂物，沟宽及沟底标高尺寸复核无误。1.3 操作工艺 工艺流程：直埋：放线定位 砌井、铺底砂→ 挖管沟→防腐保温→管道敷设→ 水压试验→防腐保温修补→填盖细砂→回填土夯实 管沟：放线定位→挖土方→砌管沟→卡架制安装→管道安装→水压试验→防腐保温→盖沟盖板→回填土 A、直埋管道安装：...
