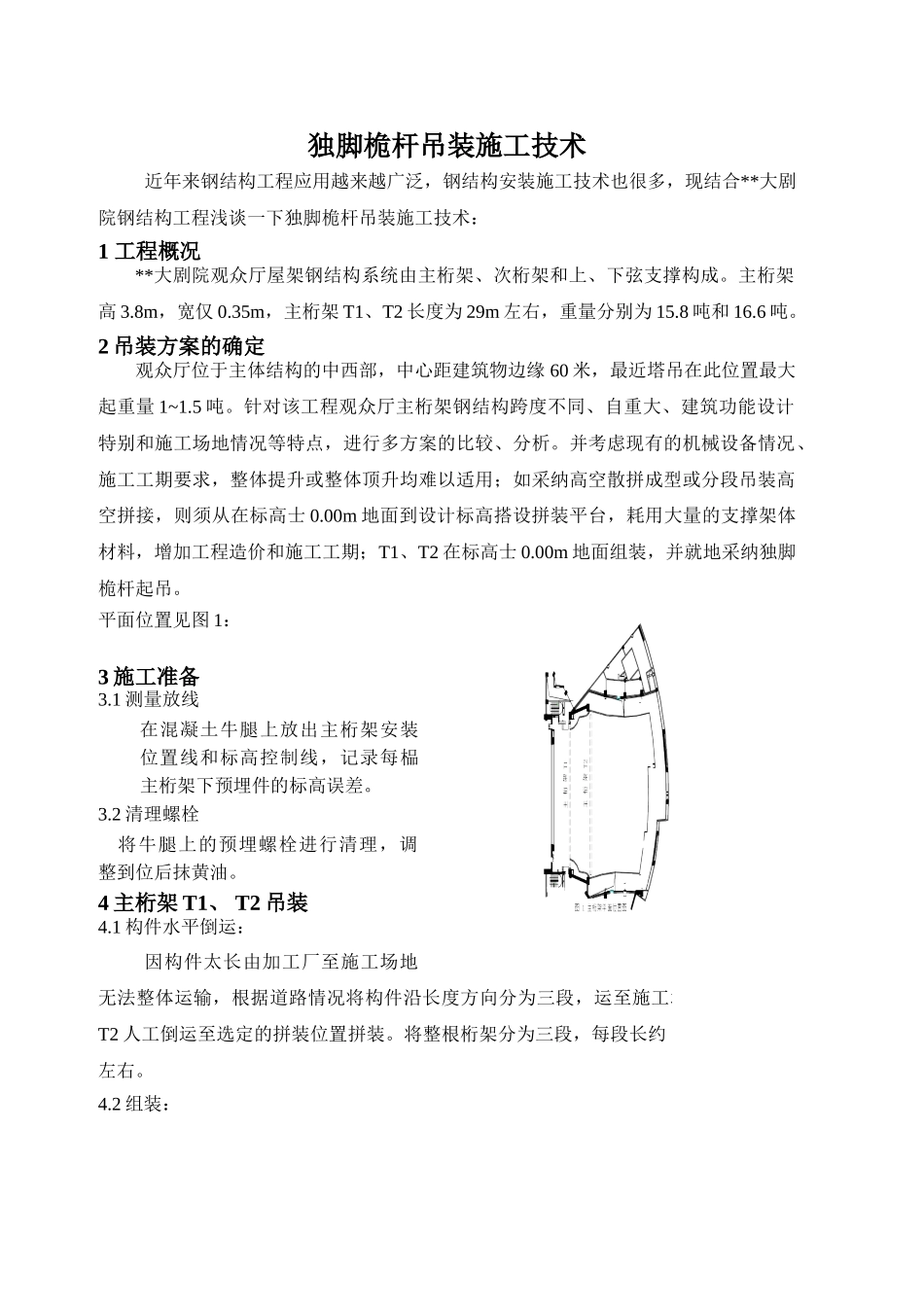

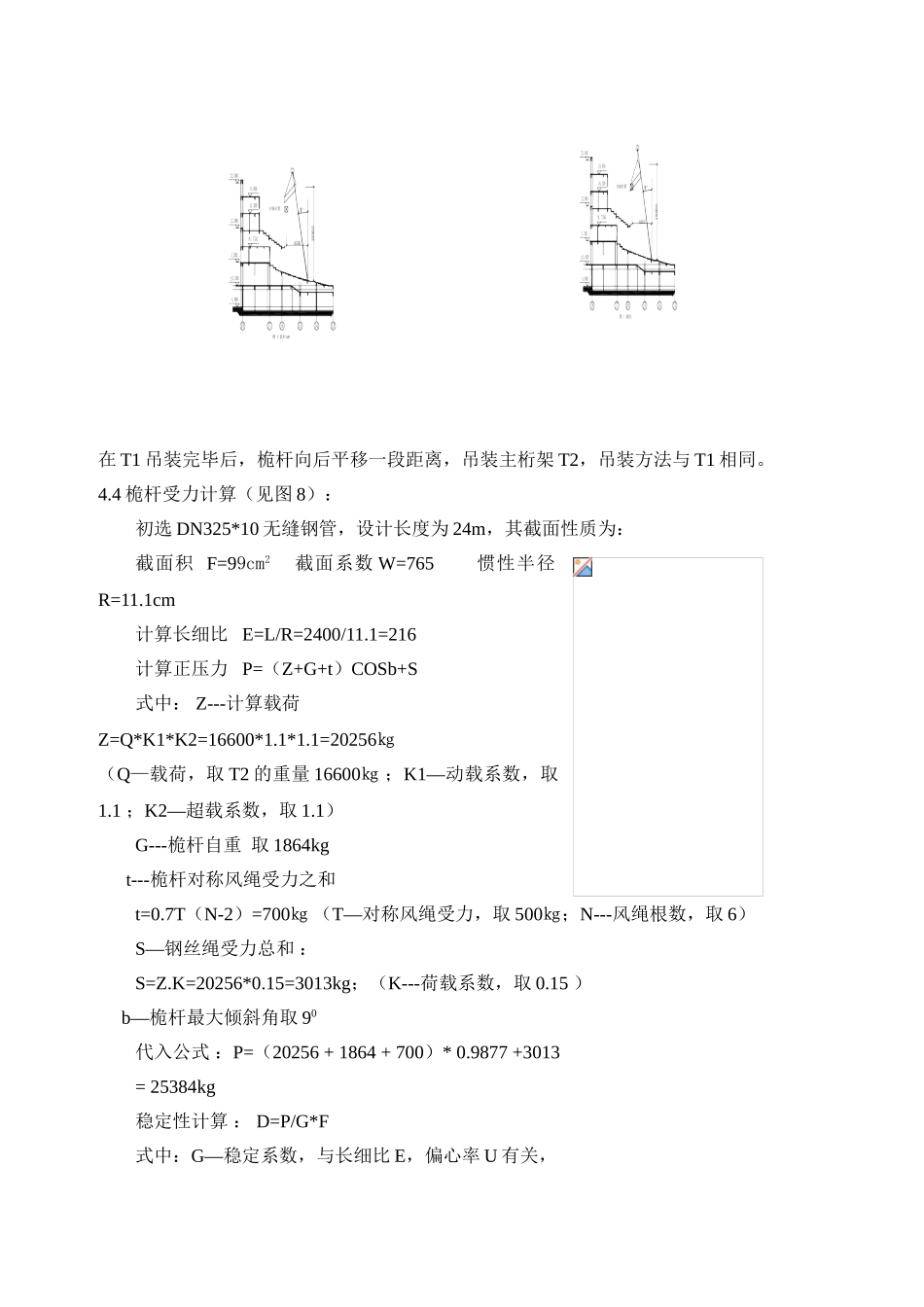

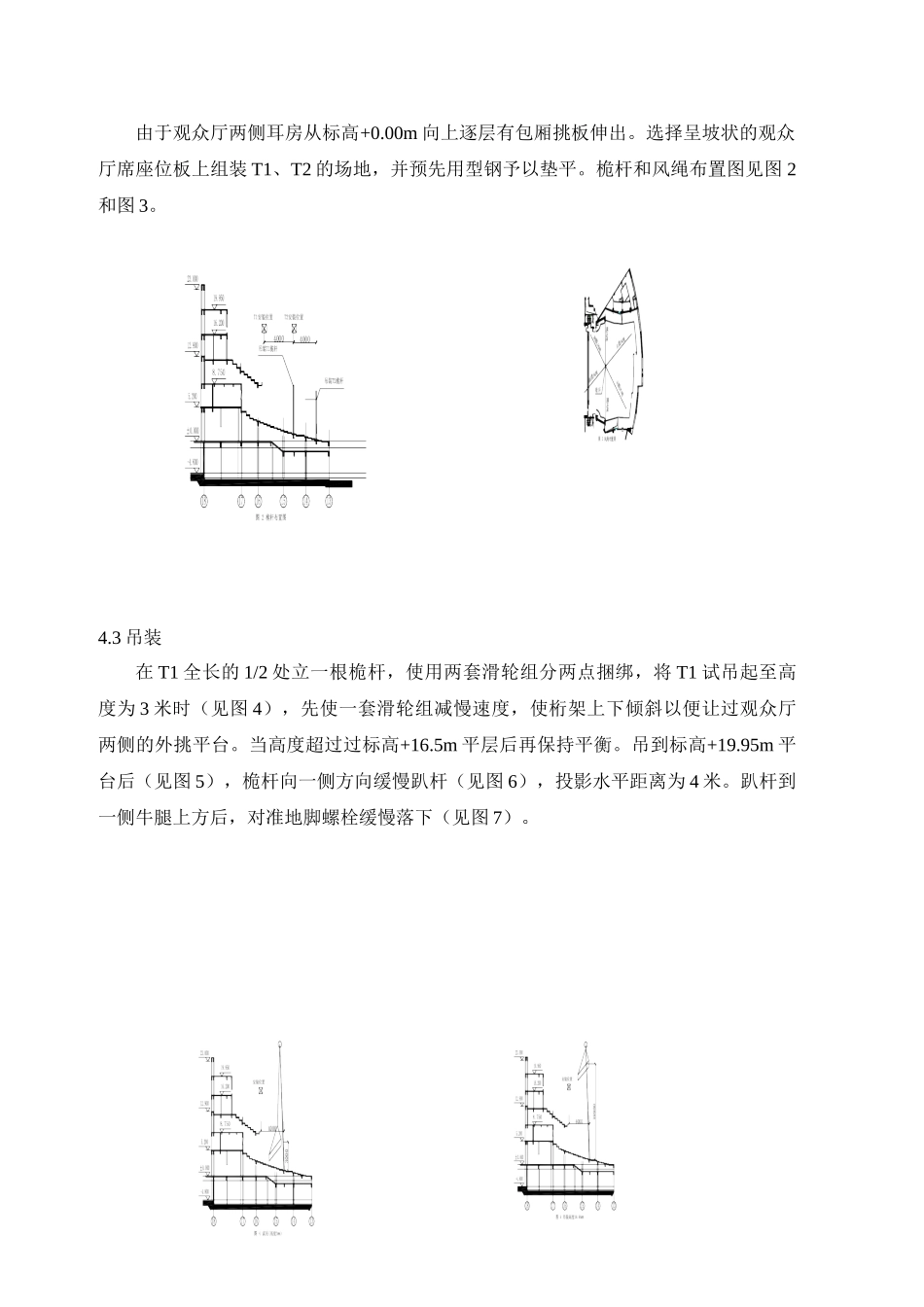

独脚桅杆吊装施工技术近年来钢结构工程应用越来越广泛，钢结构安装施工技术也很多，现结合**大剧院钢结构工程浅谈一下独脚桅杆吊装施工技术：1 工程概况 **大剧院观众厅屋架钢结构系统由主桁架、次桁架和上、下弦支撑构成。主桁架高 3.8m，宽仅 0.35m，主桁架 T1、T2 长度为 29m 左右，重量分别为 15.8 吨和 16.6 吨。2 吊装方案的确定观众厅位于主体结构的中西部，中心距建筑物边缘 60 米，最近塔吊在此位置最大起重量 1~1.5 吨。针对该工程观众厅主桁架钢结构跨度不同、自重大、建筑功能设计特别和施工场地情况等特点，进行多方案的比较、分析。并考虑现有的机械设备情况、施工工期要求，整体提升或整体顶升均难以适用；如采纳高空散拼成型或分段吊装高空拼接，则须从在标高士 0.00m 地面到设计标高搭设拼装平台，耗用大量的支撑架体材料，增加工程造价和施工工期；T1、T2 在标高士 0.00m 地面组装，并就地采纳独脚桅杆起吊。平面位置见图 1：3 施工准备3.1 测量放线在混凝土牛腿上放出主桁架安装位置线和标高控制线，记录每榀主桁架下预埋件的标高误差。3.2 清理螺栓 将牛腿上的预埋螺栓进行清理，调整到位后抹黄油。4 主桁架 T1、 T2 吊装4.1 构件水平倒运：因构件太长由加工厂至施工场地无法整体运输，根据道路情况将构件沿长度方向分为三段，运至施工场地后将 T1 和T2 人工倒运至选定的拼装位置拼装。将整根桁架分为三段，每段长约 10m、单重 5 吨左右。4.2 组装：由于观众厅两侧耳房从标高+0.00m 向上逐层有包厢挑板伸出。选择呈坡状的观众厅席座位板上组装 T1、T2 的场地，并预先用型钢予以垫平。桅杆和风绳布置图见图 2和图 3。4.3 吊装在 T1 全长的 1/2 处立一根桅杆，使用两套滑轮组分两点捆绑，将 T1 试吊起至高度为 3 米时（见图 4），先使一套滑轮组减慢速度，使桁架上下倾斜以便让过观众厅两侧的外挑平台。当高度超过过标高+16.5m 平层后再保持平衡。吊到标高+19.95m 平台后（见图 5），桅杆向一侧方向缓慢趴杆（见图 6），投影水平距离为 4 米。趴杆到一侧牛腿上方后，对准地脚螺栓缓慢落下（见图 7）。在 T1 吊装完毕后，桅杆向后平移一段距离，吊装主桁架 T2，吊装方法与 T1 相同。4.4 桅杆受力计算（见图 8）：初选 DN325*10 无缝钢管，设计长度为 24m，其截面性质为：截面积 F=99cm2 截面系数 W=765 惯性半径R=11.1cm计算长细比 E=L/R=2400/11.1...
