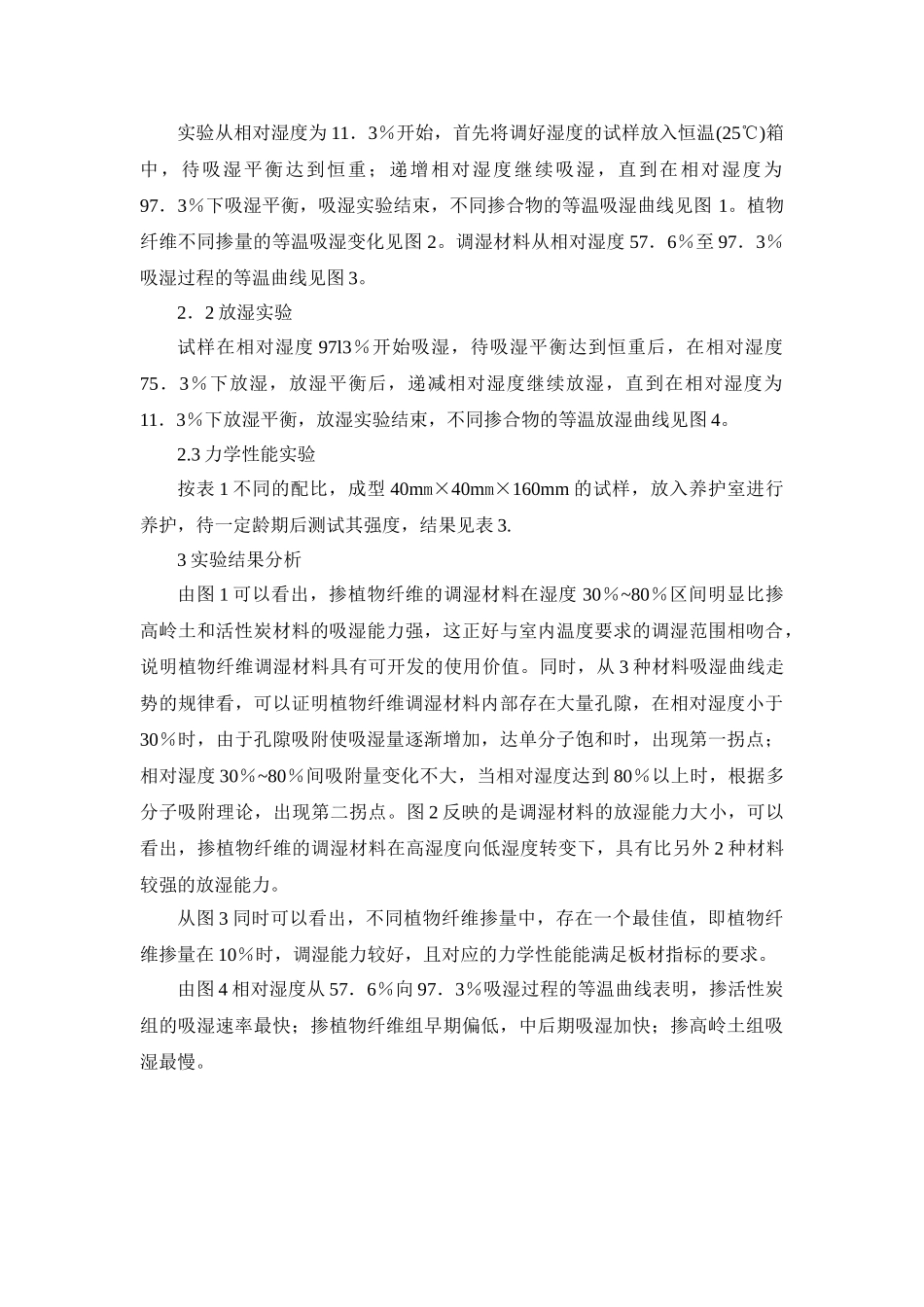

环保型调湿材料的调湿性能试验讨论摘要：以石膏为基础胶结材料，通过添加吸附性较好的植物纤维、活性炭和高岭土：，研制出一种具有较好调湿能力的材料；对配制的几种调湿材料的吸放}显性能进行了测定；利用计算机软件拟合了湿平衡曲线，得到调湿材料的等温吸湿曲线函数关系式。实验表叫，植物纤维类润材料的调湿性能较好，在石膏基础上制备成装饰兼吸湿板材。关键词：调湿材料；等温吸放湿平衡曲线；曲线拟合建筑室内湿环境控制对于改善室内人体热舒适和热感觉，保证人体健康具有重要作用。目前，调节室内相对湿度主要依靠调或其它耗能调湿器，不仅耗费电能较大，而且不利于温室气体的排放控制。因此，讨论如何利用被动式手段调节居住建筑室内窄气湿度的方法，就显得具有重要的有用意义。1 试验用原材料及仪器1．1 试验材料及配比以石膏为基体胶结料，碱性激发材料为辅料，掺以吸附性能强的植物纤维、活性炭或高岭土。通过试验，寻求既能满足力学性能又有较好调湿能力的最佳配合比。基料配合比为：m(石膏)：m(碱性激发料)=100：15，不同吸附掺合料的配比(质量比)见表 1。测试时使用了各种氯化物、硫酸盐等化学药剂及蒸馏水等。1．2 实验仪器吸湿试验采纳恒温箱，温度可控制在 25℃左右，精度 0．1℃；烘箱，干燥器和李氏瓶；电子天平，精度 0．001g。力学性能试验采纳 20mm×20mm×20mm、40mm×40mm×l60mm 成型试模，60t 抗折、抗压试验机。2 吸放湿实验根据上述不同的配比，成型为 20mm×20mm×20mm 的立方体试样，放入干燥器中进行干燥，然后置于已配制好的饱和盐溶液的干燥器中，不同组的饱和盐溶液对应的相对湿度(25℃)见表 2。2．1 吸湿实验实验从相对湿度为 11．3％开始，首先将调好湿度的试样放入恒温(25℃)箱中，待吸湿平衡达到恒重；递增相对湿度继续吸湿，直到在相对湿度为97．3％下吸湿平衡，吸湿实验结束，不同掺合物的等温吸湿曲线见图 1。植物纤维不同掺量的等温吸湿变化见图 2。调湿材料从相对湿度 57．6％至 97．3％吸湿过程的等温曲线见图 3。2．2 放湿实验试样在相对湿度 97l3％开始吸湿，待吸湿平衡达到恒重后，在相对湿度75．3％下放湿，放湿平衡后，递减相对湿度继续放湿，直到在相对湿度为11．3％下放湿平衡，放湿实验结束，不同掺合物的等温放湿曲线见图 4。2.3 力学性能实验按表 1 不同的配比，成型 40mm×40mm×160mm 的试样，放入养护室进行养护，待一定龄期后测试其强度，结果见表 3.3...
