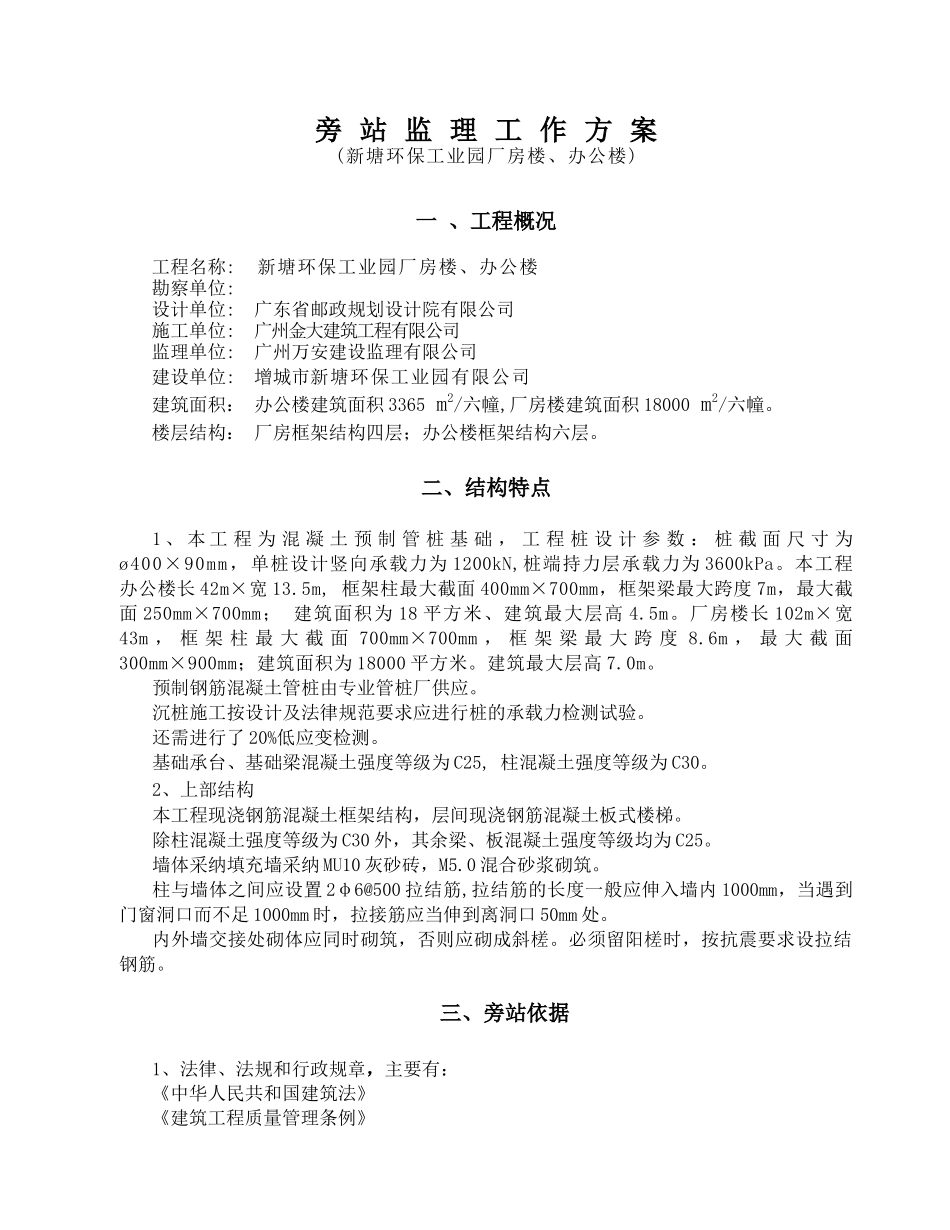

旁 站 监 理 工 作 方 案(新塘环保工业园厂房楼、办公楼)一 、工程概况工程名称: 新塘环保工业园厂房楼、办公楼勘察单位: 设计单位: 广东省邮政规划设计院有限公司施工单位: 广州金大建筑工程有限公司监理单位: 广州万安建设监理有限公司建设单位: 增城市新塘环保工业园有限公司建筑面积： 办公楼建筑面积 3365 m2/六幢,厂房楼建筑面积 18000 m2/六幢。楼层结构： 厂房框架结构四层；办公楼框架结构六层。二、结构特点1 、 本 工 程 为 混 凝 土 预 制 管 桩 基 础 ， 工 程 桩 设 计 参 数 ： 桩 截 面 尺 寸 为ø400×90mm，单桩设计竖向承载力为 1200kN,桩端持力层承载力为 3600kPa。本工程办公楼长 42m×宽 13.5m, 框架柱最大截面 400mm×700mm，框架梁最大跨度 7m，最大截面 250mm×700mm； 建筑面积为 18 平方米、建筑最大层高 4.5m。厂房楼长 102m×宽43m ， 框 架 柱 最 大 截 面 700mm×700mm ， 框 架 梁 最 大 跨 度 8.6m ， 最 大 截 面300mm×900mm；建筑面积为 18000 平方米。建筑最大层高 7.0m。预制钢筋混凝土管桩由专业管桩厂供应。沉桩施工按设计及法律规范要求应进行桩的承载力检测试验。还需进行了 20%低应变检测。基础承台、基础梁混凝土强度等级为 C25, 柱混凝土强度等级为 C30。2、上部结构本工程现浇钢筋混凝土框架结构，层间现浇钢筋混凝土板式楼梯。除柱混凝土强度等级为 C30 外，其余梁、板混凝土强度等级均为 C25。墙体采纳填充墙采纳 MU10 灰砂砖，M5.0 混合砂浆砌筑。柱与墙体之间应设置 2φ6@500 拉结筋,拉结筋的长度一般应伸入墙内 1000mm，当遇到门窗洞口而不足 1000mm 时，拉接筋应当伸到离洞口 50mm 处。内外墙交接处砌体应同时砌筑，否则应砌成斜槎。必须留阳槎时，按抗震要求设拉结钢筋。三、旁站依据1、法律、法规和行政规章，主要有：《中华人民共和国建筑法》《建筑工程质量管理条例》《中华人民共和国合同法》《房屋建设工程施工旁站监理管理办法》《建材产品进场质量管理规定》(穗建材[2001]200 号文件)2、工程建设强制性技术标准，主要有：国家标准《建筑工程监理法律规范》(GB50319-2000) 国家标准《建筑工程施工质量验收统一标准》(GB50300-2001)国家标准《地基与基础工程施工及验收法律规范》(GB50202-2025)国家标准《砌体结构工程施工及验收法律规范》(GB50203-2025)国家标准《混凝...
